Circuits électriques : schémas de câblage et branchements

Comment réaliser les alimentations, commandes et automatisme de votre installation électrique de maison, appartement ou studio ?

Une installation électrique domestique, repose sur différents circuits, chacun ayant un rôle précis : alimentation des prises électriques, raccordement des équipements (chauffe-eau, électroménager), ou gestion de l’éclairage par des systèmes de commande comme l’interrupteur, le va-et-vient, le télérupteur ou encore les détecteurs de mouvement.


Ce guide centralise l’ensemble des informations nécessaires pour comprendre et réaliser un circuit électrique conforme à la norme NF C 15-100 (édition 2025), que ce soit pour une maison, un appartement ou un studio. Vous y trouverez :


  • des schémas interactifs pour visualiser le fonctionnement du circuit,
  • des plans de câblage détaillés pour un montage fiable et sécurisé,
  • des fiches de branchement condensées adaptées au rappel rapide sur chantier.

Pour commencer, identifiez le type de circuit électrique domestique que vous souhaitez installer ou modifier. Sélectionnez une rubrique ci-dessous :

vous accéderez immédiatement au schéma, au câble recommandé, au dispositif de protection (disjoncteur, différentiel) ainsi qu’aux consignes associées.

Avant toute intervention, coupez lalimentation au disjoncteur général :
toute manipulation
électrique doit être réalisée hors tension.

Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.

Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

FAQ : Questions fréquentes sur les circuits

Chaque circuit doit être protégé par protection différentielle 30mA.

  • Le type AC couvre les usages courants.
  • Le type A est obligatoire pour le lave-linge et la plaque de cuisson.
  • Pour les véhicules électriques, le type A, F ou B est exigé selon le mode de charge.

Ces exigences sont définies par la norme NFC15-100.


 Les protection différentielles

Oui. Les circuits extérieurs doivent être réalisés avec un câble de type U1000R2V (ou équivalent). Les appareillages et boîtiers doivent présenter un indice de protection adapté contre les infiltrations d’humidité.

Non. La norme NFC15-100 impose la séparation des circuits d’éclairage et des circuits de prises. Le regroupement de ces deux fonctions sur un même circuit est interdit.

Schéma, plan de cablage et branchement de circuit electrique
Ce guide technique centralise les principaux circuits électriques utilisés en habitat et est intégralement conforme à la norme NF C 15-100 (édition 2025).
Chaque section contient des schémas détaillés, des plans de câblage, des guides de branchement et des variantes d'utilisation.

Circuits électriques spécialisés (dédiés), norme NF C 15-100

Tout équipement électroménager de puissance élevé doit comporter une alimentation dédiée : un circuit spécialisé. Chaque circuit alimente l'équipement concerné depuis sa propre protection au tableau.

La norme électrique NF C 15-100 prévoit un équipement minimum obligatoire* pour chaque logement.

Cet équipement de base comprend 4 circuits spécialisés :

1 circuit spécialisé pour la plaque de cuisson ou cuisinière (32 A).

3 autres circuits au choix pour les appareils essentiels (four, lave-vaisselle, lave-linge, sèche-linge).
Circuits spécialisés pour gros électroménager
Circuits électriques spécialisés

Exceptions et dérogations de la NF C 15-100



* Pour les logements ne possédant qu'une seule pièce principale (studios, T1) :


  • Un ajustement du nombre de prises spécialisées est admis en fonction de l'équipement fourni.

  • Sans équipement fourni, l'obligation reste sur un circuit spécialisé 32 A (plaque) et deux circuits spécialisés 16/20 A (pour les autres appareils).



Des circuits spécialisés ou dédiés supplémentaires sont demandés dans l'équipement minimum en fonction des autres applications prévues (prises cuisine, chauffe-eau, etc.).



Schéma et norme des circuits spécialisés



Cette rubrique donne les calibres de protection, les sections de câble minimum obligatoires et les schémas pour ces différents circuits dédiés.

Circuits électriques spécialisés

Circuit électrique de prises de courant (prise standard)

Les circuits de prises permettent d'alimenter les appareils mobiles (aspirateur, chargeurs, etc.) et autres équipements. La NF C 15-100 fixe le nombre maximal de prises par circuit en fonction de la section employée (1,5 mm² ou 2,5 mm²) qui détermine le calibre maximum du disjoncteur de protection.


Norme et installation

Consultez les exigences de la NF C 15-100 concernant la répartition des prises et leur nombre maximum par circuit.
Prises de courant
Norme prise électrique Installation de prises de courant
Installation des prises

Schémas de circuits de prises



Visualisez différents principe de câblage et variantes de montage (en pontage ou en dérivation) pour vos circuits de prises électriques.
Schéma électrique du circuit de prises de courant
Schémas de prises électriques
Schéma d'un circuit de prise électrique

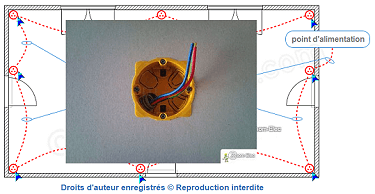

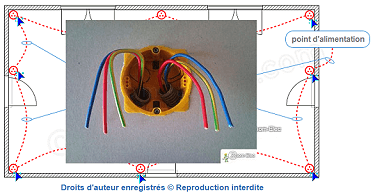

Câblage et branchement



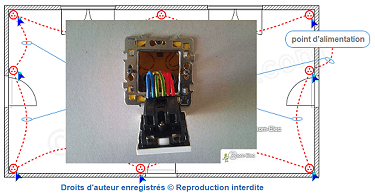

Accédez au plan de câblage interactif pour observer l'assemblage de l'installation et aux guides visuels de raccordement des prises afin de réussir vos travaux.

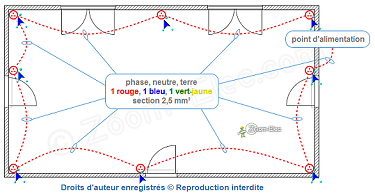

  • Câblage du circuit de prises électriques

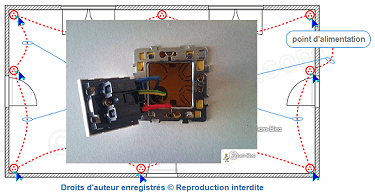

  • Branchement de prise électrique
Câblage et branchement de prises

Circuit électrique d’un interrupteur simple allumage (1 commande)

Le simple allumage est la commande d'éclairage la plus basique de l'habitat. Un interrupteur est utilisé pour commander un ou plusieurs points lumineux d'un seul et unique endroit (ex : cave, WC). Ce circuit utilise des conducteurs de section 1,5 mm² et est protégé par un disjoncteur de 10 A (maximum 16 A).

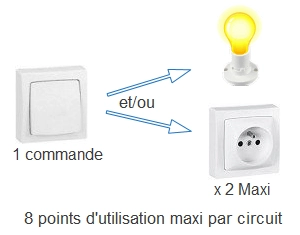

Utilisation du circuit électrique d'un interrupteur simple allumage
C'est quoi un interrupteur ?

Norme et installation


Consultez la norme détaillée et les étapes clés pour l'installation du circuit de commande le plus commun dans l'habitat.
Norme électrique éclairage Installation d'un interrupteur

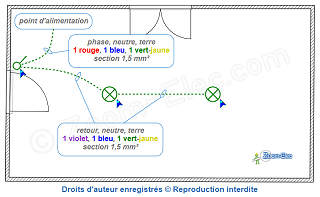

Schéma du circuit simple allumage



Accédez au schéma interactif pour observer le principe de fonctionnement du montage en suivant le cheminement de la phase.
  • Schema électrique du circuit d'un interrupteur
Le schéma
Schéma d'un interrupteur

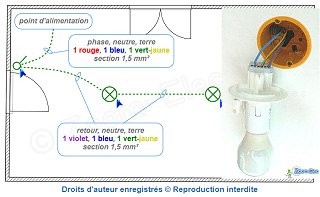

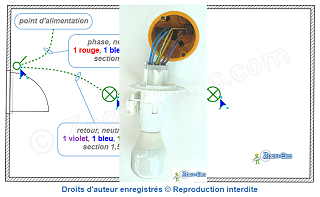

Câblage et branchement

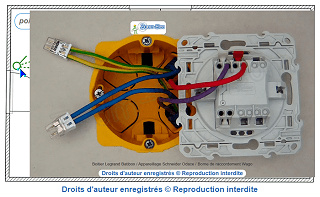

Étudiez le plan architectural interactif de câblage et les guides de raccordement pour différents modèles d'interrupteurs.

Variantes (double interrupteur, prise commandée, voyant)



Gagnez en fonctionnalité avec les options de double allumage, les interrupteurs à voyant témoin / lumineux ou la commande de prise.
Le double interrupteur Prise commandée par interrupteur

Circuit électrique du va-et-vient (2 points de commande)

Le circuit va-et-vient permet de commander un ou plusieurs points lumineux à partir de deux endroits différents (ex : couloir, escalier d'un étage). Ce circuit utilise deux interrupteurs reliés par des conducteurs appelés "navettes".

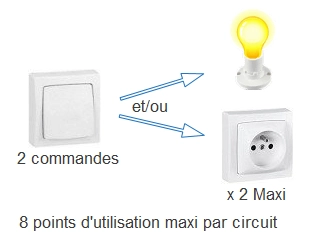

Utilisation du circuit électrique du va-et-vient
C'est quoi un va-et-vient ?

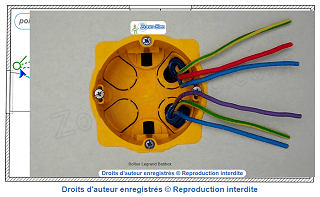

Norme et installation

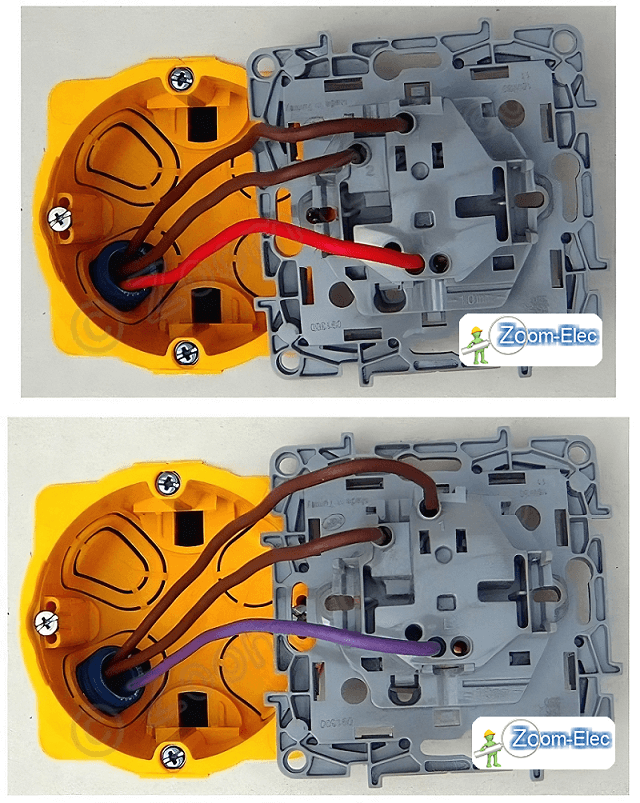

Consultez la norme d'installation du circuit d'un va-et-vient et les étapes pour le mettre en place dans votre habitat
Norme électrique éclairage Installation d'un va-et-vient

Schéma du va-et-vient



Accédez au schéma électrique interactif pour comprendre le fonctionnement de ce circuit, en observant le rôle des interrupteurs et le cheminement de la phase.
Présentation du schéma

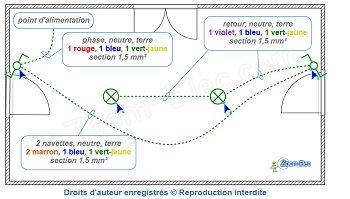

  • Schéma électrique du circuit d'un va-et-vient
Schéma d'un va-et-vient

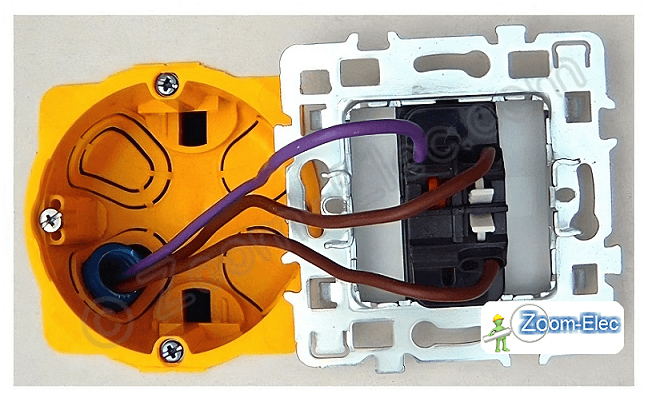

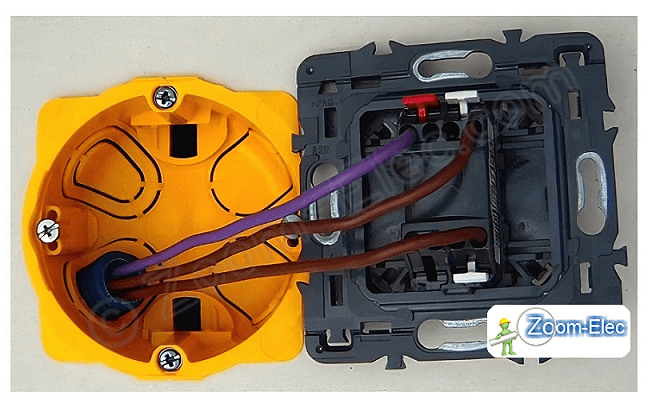

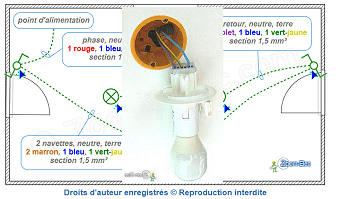

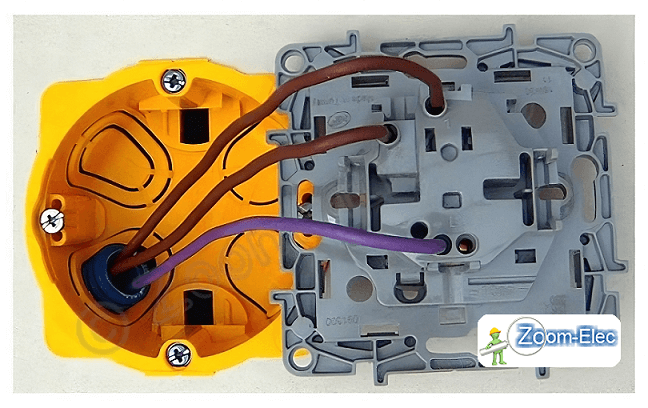

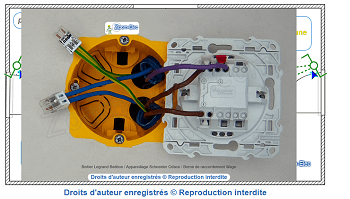

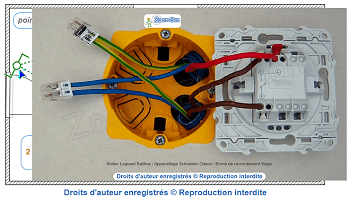

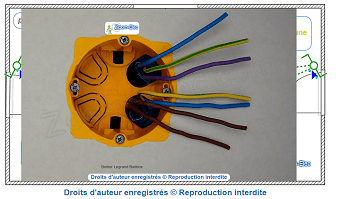

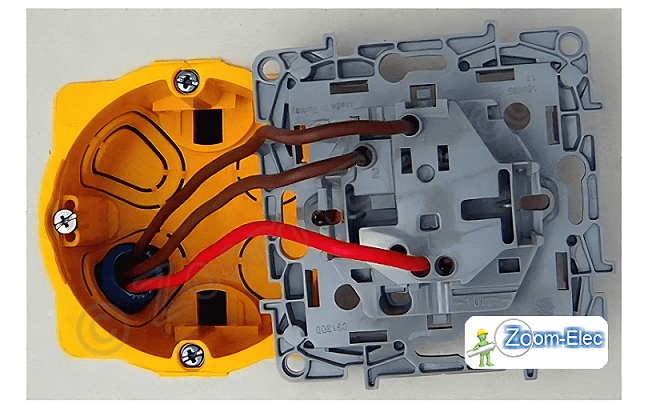

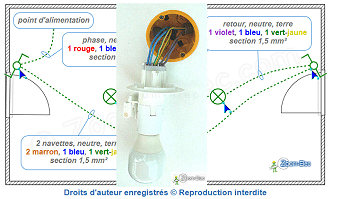

Câblage et branchement

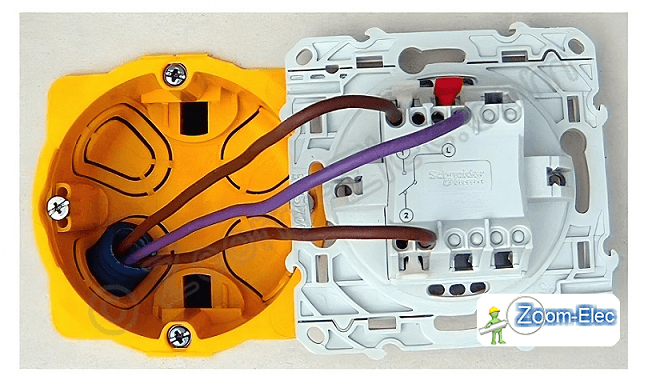

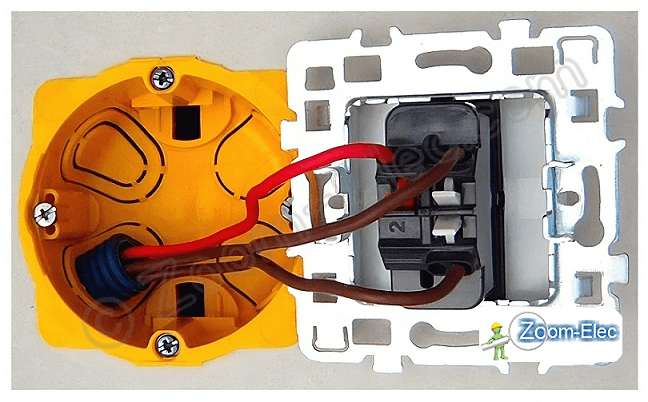

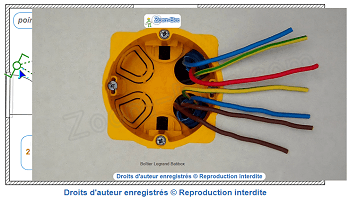

Étudiez le plan architectural interactif de câblage ainsi que les guides de branchement détaillés pour différents modèles d'interrupteurs va-et-vient. Réussissez la connexion des navettes sans erreur.

Variantes (double va-et-vient, prise commandée, voyant)



Découvrez les solutions pour un double va-et-vient ou pour intégrer un voyant témoin ou lumineux à ce type de commande.
Le double va-et-vient Prise commandée par va-et-vient

Circuit électrique du télérupteur (commandes multiples par poussoirs)

Le télérupteur est le module de commande le plus adapté pour gérer un éclairage depuis plus de deux points (ex : grand couloir, séjour à accès multiples). Généralement installé dans le tableau électrique, il fonctionne grâce au basculement de son contact interne à chaque impulsion électrique envoyée par les boutons poussoirs.

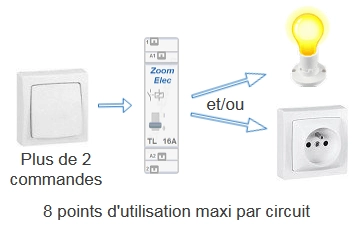

Utilisation du circuit électrique d'un télérupteur
Présentation du circuit du télérupteur

Norme et installation


Consultez les exigences de la NF C 15-100 pour l'installation du circuit du télérupteur et les étapes de mise en place du câblage jusqu'au tableau électrique ou à la boîte de dérivation.
Norme électrique éclairage Installation d'un télérupteur

Schéma du télérupteur (1P / 2P)



Accédez au schéma électrique interactif pour observer le fonctionnement du circuit suivant les appuis donnés aux boutons poussoirs.


Suivant l'utilisation, la puissance et la quantité de points d'utilisations, il conviendra d'employer un télérupteur :


  • unipolaire, un pôle, 1 contact,
  • bipolaire, 2 pôles, 2 contacts
  • Schéma électrique du cicuit du télérupteur
Schéma d'un télérupteur Schéma d'un télérupteur 2P

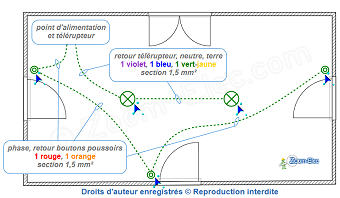

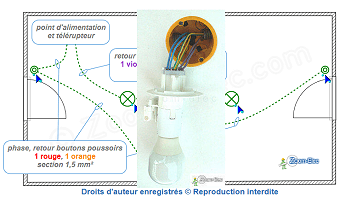

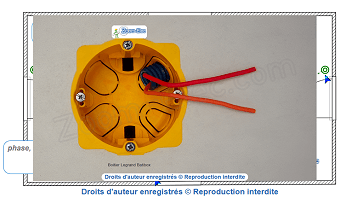

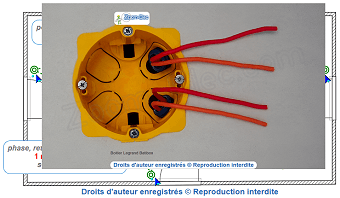

Câblage et raccordement des boutons poussoirs et télérupteur

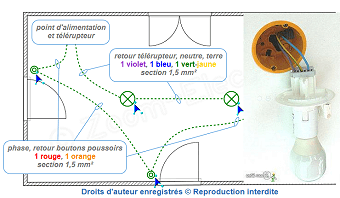

Étudiez le plan architectural interactif de câblage pour raccorder les boutons poussoirs en parallèle et les guides de branchement pour identifier les bornes A1/A2 et 1/2 du contact.
  • Branchement electrique d'un telerupteur
  • Branchement electrique d'un telerupteur
  • Montage du télérupteur

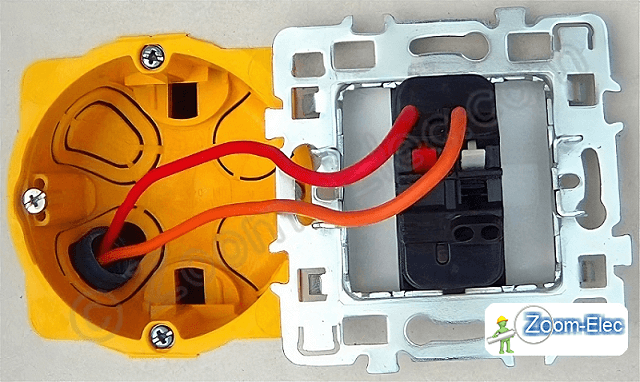

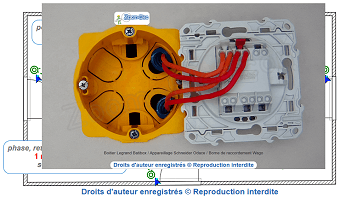

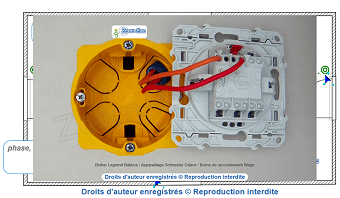

  • Branchement d'un bouton poussoir
Brancher un télérupteur selon sa marque Comment brancher un ancien télérupteur

Variantes (prise commandée, voyant témoin, voyant lumineux)


Toutes les options pour commander une prise ou pour raccorder un voyant sur les boutons poussoirs.
Prise commandée par télérupteur

Circuit électrique avec détecteur de mouvement (éclairage automatique)

Les détecteurs de mouvement permettent d'automatiser l'allumage d'un éclairage en présence d'un utilisateur, offrant ainsi un confort d'utilisation, voir d'économie d'énergie et de sécurité. Ces détecteurs peuvent être installés en solo ou combinés avec d'autres dispositifs pour une gestion optimisée.


Schéma d'installation, câblage et branchement


Le plan de base pour installer et régler la temporisation d'un détecteur de mouvement 3 fils.
Schéma de câblage et branchements d'un détecteur de mouvement avec interrupteur de marche forcée
Installer un détecteur de mouvement

Configurations avancées



Solutions de câblage pour une couverture étendue ou pour ajouter un interrupteur de marche forcée
Installer 2 détecteurs en parallèle Installer un détecteur avec interrupteur

Circuit électrique du contacteur jour/nuit (heures creuses)

Le contacteur Jour/Nuit (J/N) est le dispositif utilisé pour asservir le fonctionnement du chauffe-eau électrique aux heures creuses (HC) fournies par le signal d'Enedis. Il permet d'enclencher l'alimentation du ballon uniquement lorsque le tarif du kWh est le plus avantageux, assurant une gestion économique de l'énergie.


Installation et schéma du contacteur J/N

Accédez aux plans de câblage interactifs du contacteur au tableau électrique pour comprendre le fonctionnement et le rôle du contact heures creuses (HC) du compteur Enedis.

Branchement au tableau électrique



Étudiez le raccordement au tableau des protections (disjoncteurs 2 A et 20 A) et la connexion du contacteur au signal des heures creuses (contact sec Enedis).

Option interrupteur horaire



Découvrez la solution alternative de l'interrupteur horaire (horloge programmable) pour programmer la chauffe de votre ballon en l'absence de signal heures creuses.
Branchement d'un interrupteur horaire

FAQ : Questions fréquentes sur les circuits électriques

En habitat, la norme NF C 15-100 prescrit les sections suivantes :


  • 2,5 mm² pour un circuit protégé par un disjoncteur de 20 A (12 prises maximum).
  • 1,5 mm² pour un circuit protégé par un disjoncteur de 16 A (8 prises maximum).

 Alimentation de prises électriques

La section minimale est de 1,5 mm², protégée par un disjoncteur de 16 A maximum (un calibre de 10 A est conseillé).


 La norme NF C 15-100 sur les éclairages

La hauteur usuelle est de 1,20 m du sol fini. Pour l’accessibilité PMR, elle doit être comprise entre 0,90 m et 1,30 m.


 La norme électrique de l'éclairage

Oui. Il peut être utilisé si plusieurs points de commande sont nécessaires pour un même circuit d’éclairage.


 Installation d'un télérupteur

Un circuit dédié en section 2,5 mm² minimum, protégé par un disjoncteur de calibre 20 A maximum.


 Section de câble et fils électrique

Oui. Le conducteur de terre ou conducteur de protection (couleur vert/jaune) relié à la prise de terre doit être présent sur tous les circuits, même s'il n’est pas utilisé par des appareils de classe II (double isolation).

La liaison à la terre est indispensable pour permettre à la protection différentielle d’assurer une protection contre les risques d’électrocution.


 La mise à la terre

Sécurité et utilisation des informations :



L’électricité présente des risques d’accidents graves. Avant toute intervention :


  • Éteignez les équipements sensibles.
  • Coupez le disjoncteur général.
  • Vérifiez l’absence de tension sur les circuits concernés.
  • Respectez la norme NF C 15-100 et utilisez du matériel conforme (marqué CE ou NF).

Pour plus de détails, consultez nos Conditions Générales d’Utilisation.



Conformité et sources :


Cette page est conforme à la norme NF C 15-100 (édition août 2024), applicable depuis août 2025 pour les installations électriques neuves ou rénovées en France. Les informations ont été validées par Zoom Elec, électricien qualifié et certifié, et intègrent les dernières évolutions réglementaires.



Textes officiels :





Dernière mise à jour : août 2025.
