Comment installer une prise électrique ?

actualisé le

L’installation d'une prise électrique implique le respect de règles de sécurité et des prescriptions de la norme NF C 15-100, applicables aux circuits de prises de courant.

Avant toute intervention, il est nécessaire d’identifier le type de circuit concerné, l’usage de la prise (standard, spécialisé ou dédié) ainsi que les contraintes réglementaires associées, notamment en cuisine, dans la GTL ou pour l’alimentation d’appareils électroménagers à forte puissance.

Cette page présente les repères essentiels à connaître avant toute intervention sur une installation de prises électriques : cadre normatif, principes d’organisation du circuit, choix général du matériel, hauteurs de pose et règles de protection.

Les schémas électriques des circuits de prises, ainsi que les opérations de câblage et de branchement sont détaillés dans des pages dédiées afin de traiter chaque étape de manière distincte et conforme.

Toute intervention doit être réalisée hors tension et conformément aux notices des fabricants.
Avant toute intervention, coupez l’alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

FAQ sur les prises de courant

Questions essentielles

Pour une prise électrique standard, la norme NF C 15-100 impose un câble de section 1,5 mm² ou 2,5 mm², selon le calibre de la protection du circuit.


  • 1,5 mm² pour un disjoncteur de 16 A (alimentant 8 prises max)
  • 2,5 mm² pour un disjoncteur de 20 A (alimentant 12 prises max)

 Section d'alimentation des prises

La hauteur minimale recommandée est de 25 cm au-dessus du sol fini, sauf cas particuliers (plan de travail cuisine, hotte…) et accessibilité PMR.

La norme spécifie son entraxe à minimum 5 cm du sol fini.


 Hauteur des prises de courant

Les circuits de prises de courant doivent être protégés par :

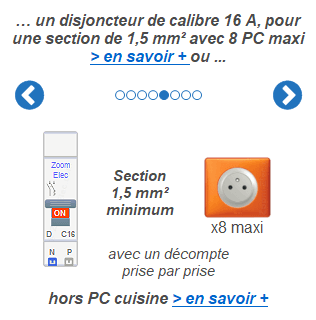

  • un disjoncteur de 16 A (pour une section de câble 1,5 mm²)

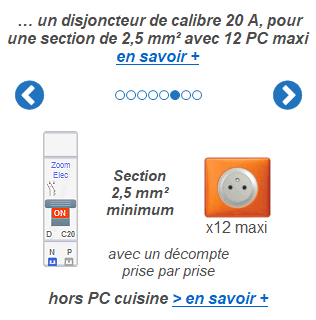

  • un disjoncteur de 20 A (pour une section de câble 2,5 mm²)

Tout en étant également protégé par dispositif différentiel 30 mA.


 Norme et protection des circuits de prises

Types d’installations de prises électriques selon l’environnement

Avant d’installer une prise électrique, il est nécessaire d’identifier le type d’installation adapté (encastrée, en saillie, intérieure ou extérieure) en fonction du support, de l’environnement et de l’usage :

Prises en intérieur
Installation d'une prise électrique encastrée avec boîtier scellé ou boîtier à placo
Illustration personnage Zoom-Elec
Installation d'une prise de courant saillie fixé directement sur le mur
Détails des prises encastrées composables :
  • Installation de prise de courant composable de 2 élements
Installation d'une prise de courant composable de 2 éléments (mécanisme et support + plaque de finition) :
fixer le support au boîtier, raccorder le mécanisme, clipser le mécanisme dans son support et clipser la plaque de finition.
  • Installation de prise de courant composable de 3 élements
Installer une prise électrique composable de 3 élements (support + mécanisme + plaque de finition) :
brancher la prise, fixer le support au boîtier et clipser la plaque de finition.
Seules les prises composables peuvent être combinées avec d'autres appareillages pour former un seul bloc (exemple : prise + inter ou prise + RJ45) qui sera à fixer dans un boîtier multiposte. Les prises "monoblocs" sont toujours à poser individuellement dans un boîtier 1 poste.

Prises étanches / extérieures et locaux humides

Prise étanche posé en saillie directement sur le mur ou en encastrée dans un boîtier à sceller
Prise de sol étanche

Norme NF C 15-100 et règles de hauteur de pose des prises

L’installation d’une prise électrique est encadrée par la norme NF C 15-100, qui définit à la fois les règles d’implantation (hauteur, localisation) et l’organisation des circuits selon leur usage.

Les circuits électriques de prises de courant de "confort" ou de "service" ne comprennent pas les circuits dits spécialisés ou dédiés tels que la plaque de cuisson ou cuisinière, le four, le lave-vaisselle, le lave-linge et le sèche-linge ni les éventuels autres équipements fixe (la norme précisant de séparer les circuits électriques par fonction).
Le circuit alimentant les 6 prises de la cuisine (dont 4 au-dessus du plan de travail) demandé dans l'équipement obligatoire par la norme électrique devra être de section 2,5 mm² et protégé par un disjoncteur dédié de 20 A.
Les prises complémentaires éventuelles de la cuisine devront être alimentées depuis un ou d'autres circuits de prises classiques.

Les prises de la cuisine

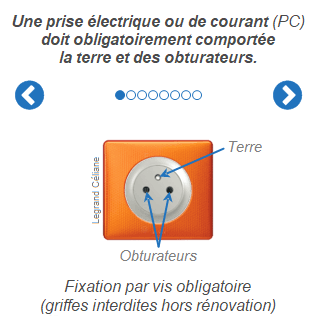

Une prise de courant doit comporter des obturateurs (protection enfant) et une terre
Les prises électriques doivent être fixées avec des vis, la pose avec systèmes à griffes n'est plus autorisés (hors rénovation).

Tout équipement situé à l'extérieur doit obligatoirement être alimenté par câble.


Hauteur réglementaire

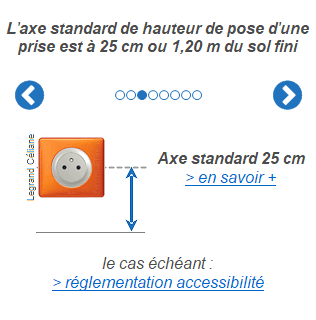

L'entraxe d'une prise de courant ne peut-être inférieur à 5 cm du sol fini ou d'un plan de travail, conventionnellement on place cette entraxe à 25 cm du sol fini.
Réglementation accessibilité : < 1,30 m (> 0,40 m conseillé)


Cas particuliers : salle de bain et plan de travail



Il est interdit de placer une prise de courant au-dessus d'un évier, de feux ou de plaques de cuisson hormis pour la hotte et en étant repérée comme tel, avec une hauteur minimum de 1,80 m. Il est déconseillé de les placer au-dessus ou en dessous d'un lavabo ou d'une vasque (décalé d'au moins 20 cm)
En complément, consultez notre page sur la norme électrique et réglementation accessibilité relative aux prises :
Illustration personnage Zoom-Elec
Norme prise de courant
La norme NF C 15-100 prévoit une réglementation spécifique pour les prises électriques dans la salle de bain :
Norme électrique salle de bain et salle d'eau

Nombre minimum de prises électriques par pièce

Lors de l’installation des prises électriques, l’équipement de l’habitation doit être adapté à l’usage de chaque pièce, avec un nombre de prises défini en fonction des besoins courants.



Nombre de prises selon l

’

usage des locaux




La norme NF C 15-100 impose un nombre minimum obligatoire de prises de courant par type de pièce.


  • séjour : au moins 5 prises (réparties) selon la surface,
  • cuisine : 6 prises (sur circuit dédié) dont 4 au-dessus du plan de travail (selon la surface),
  • salle de bain ou salle d'eau : au moins 1 prise (attention aux volumes),
  • chambre : 3 prises (réparties),
  • couloir, cellier, entrée, cave ou sous-sol : 1 prise.
Illustration personnage Zoom-Elec
Equipement minimum obligatoire

Alimentation et protection des circuits de prises

La sécurité d’un circuit de prises dépend du choix de la section des conducteurs et des dispositifs de protection. Ces éléments sont définis par la norme et conditionnent l’installation.

Les circuits de prises de courant sont alimentés sous protection différentielle ≤ 30 mA avec 2 modes de câblage au choix :

Sections de conducteurs et calibres de protection

Calibre disjoncteur Section
minimum		 Nombre
de prises
16 A 1,5 A 8 maxi
20 A 2,5 A 12 maxi
Exemple avec disjoncteur 16 A Exemple avec disjoncteur 20 A
Ces 2 modes de câblage peuvent être utilisés dans la même installation électrique (ex: un circuit en section 2,5 mm² protégé par un disjoncteur de calibre 20 A alimentant un maximum de 12 prises desservant une partie du séjour + une chambre et un autre circuit en section 1,5 mm² protégé par un disjoncteur de calibre 16 A alimentant un maximum de 8 prises desservant juste une chambre et une entrée).

* En sachant que le comptage des prises de courant par circuit se fait socle par socle même pour des boîtier comprenant plusieurs prises.
Décompte prises électriques par circuit, norme électrique NF C 15-100
La norme électrique interdit les fusibles !
Illustration personnage Zoom-Elec
  • Protection du circuit de prises électriques en section 2,5 mm² par disjoncteur 20 A maximum
alimentation du circuit de prises électrique
Rappel : 6 prises de courant de la cuisine (dont 4 en plan de travail) sont en circuit dédié
Le circuit des prises de la cuisine
La norme recommande également l'utilisation de détecteur d'arcs électriques ou dispositif de protection contre les défauts d’arc (DPDA ou AFDD en anglais) permettant de prévenir les risques d'incendie des circuits de prise de courant pour les lieux considérés comme critiques et présentant un risque élevé d’incendie (grenier, grange...) ou abritant des biens irremplaçables ainsi que des circuits alimentant des équipements en permanence.

Organisation générale de l’installation d’une prise électrique

L’installation et le raccordement d’une prise électrique suivent une logique précise, mais les schémas de câblage et les étapes détaillées dépendent du type de circuit et de la configuration retenue.

Le câblage électrique de plusieurs prises de courant est réalisé en montage "parallèle"
  • Montage parallèle d’un circuit de prises de courant
Illustration personnage Zoom-Elec

Schémas des circuits de prises


Les schémas permettent de visualiser le principe d’alimentation d’une prise avant toute intervention.
• Principe d'installation du circuit,
• Schéma de câblage de prises électriques

voir les schémas :
Schéma de câblage de prises de courant en parallèle
Schéma de câblage de prise de courant

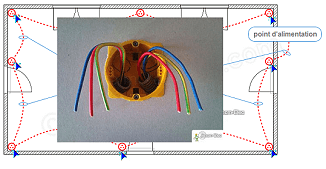

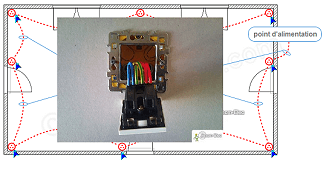

Schéma de câblage de prises électriques avec repiquage

Principes de montage et de raccordement


Pour réaliser l'installation et le branchement d'une prise de courant, il ne faut jamais prévoir plus d'une alimentation et d'un départ par boîtier. Les prises à bornes automatiques ont deux raccordements par borne et les boîtiers ne supportent pas plus de fils !

Avec le plan architectural du circuit électrique, vous pouvez visualiser le montage complet de celui-ci. Voir le guide des étapes :
Illustration personnage Zoom-Elec
Câblage du circuit de prises
  • Installation d'un circuit de prise électrique

Avec le repérage de branchement des prises de courant sur différents appareillages, vous pouvez les raccorder sereinement.

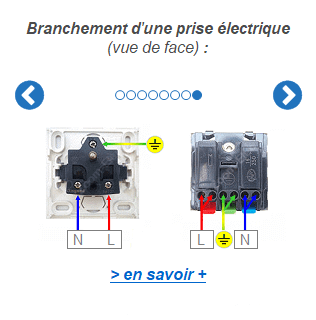

Sur une prise installée, on doit retrouver branché (en vue de face) :


  • La phase à droite, toutes couleurs sauf bleu et vert/jaune
  • Le neutre à gauche, en bleu
  • La terre au milieu, en vert/jaune

Voir le tutoriel :

  • Repère de position des fils sur une prise électrique vue de face - la phase (étape 1)

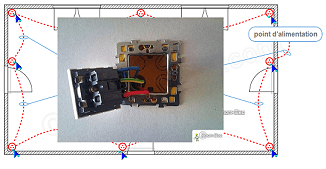

Branchement d'une prise

Questions complémentaires

Après coupure de l’alimentation et vérification d’absence de tension, le raccordement est réalisé par :


  • La phase en L (rouge)
  • Le neutre en N (bleu)
  • La terre ⏚ (symbole terre) (vert/jaune)

avec un maximum de 2 fils par borne.


 Guide de branchement d'une prise

Non, sauf pour des circuits très anciens non rénovés. Lors d’une modification ou d'une création d'installation, la terre est obligatoire (norme NF C 15-100).

Oui. La norme autorise :


  • 8 prises max si protégé par un disjoncteur 16 A maxi (avec câble de section 1,5 mm² mini)
  • 12 prises max si protégé par un disjoncteur 20 A maxi (avec câble de section 2,5 mm² mini)

Les blocs de 2 ou 3 prises comptent pour autant de prises que de socles.


 Exemples de circuits de prises électriques

Dans le respect des règles de sécurité et après vérification de conformité du circuit, on peut se raccorder sur une prise existante si le circuit n'est pas saturé et est conforme à la norme (section, disjoncteur, terre), sans jamais mélanger prises et éclairage.


 Raccordement de prises de courant

La cuisine doit comporter au minimum 6 prises, dont 4 au-dessus du plan de travail. Certains appareils doivent être alimentés par circuits spécialisés (four, lave-vaisselle...).


 Installation électrique d'une cuisine

Une prise commandée est une prise de courant dont l’alimentation est contrôlée par un interrupteur. Elle est généralement utilisée pour l’éclairage d’appoint ou certains équipements légers (lampe, mobilier). La norme NF C 15-100 en limite l’usage à des cas précis et à un maximum de 2 prises commandées par interrupteur dans une même pièce.


 Interrupteur pour prise commandée
