Schémas électriques des circuits de prises de courant

actualisé le

Les prises électriques fonctionnent toutes sur le principe du montage en parallèle : chaque prise est alimentée indépendamment, permettant à l'ensemble de fonctionner même si l'une d'elles est défaillante.


Visualisez les schémas pour analyser l'organisation d'un circuit de prises :


  • Le principe : Le montage en parallèle assure que chaque prise reçoit la même tension et que les appareils branchés fonctionnent indépendamment.

  • Le circuit : Les prises sont reliées entre elles par un fil de phase, un neutre et une terre, avec une protection au tableau par disjoncteur divisionnaire (16A ou 20A selon la section des câbles).

Cette page est dédiée à la compréhension théorique et à la lecture des schémas. Pour l'installation pratique, reportez-vous aux guide de câblage et de branchement par marque.


Toute intervention doit être réalisée hors tension, dans le respect de la norme NF C 15-100 et conformément aux prescriptions des fabricants.

Avant toute intervention, coupez l’alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

Principe électrique d’un circuit de prises de courant

Le circuit électrique de prises de courant est réalisé en montage "parallèle"
Illustration personnage Zoom-Elec

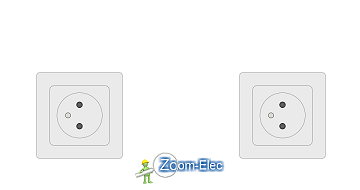

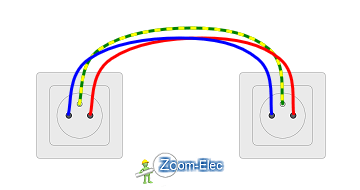

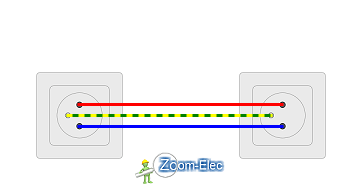

  • Montage parallèle d’un circuit de prises de courant

Schéma n°1 : principe électrique de base

Schéma électrique d’un circuit de prises monté en parallèle, conforme à la norme NF C 15-100

Schéma n°2 : variante avec dérivation

Schéma électrique d’un circuit de prises avec dérivation, conforme à la norme NF C 15-100
Le principe d'alimentation des prises électriques sur les 2 schémas reste identique.
  • Position de la phase sur une prise - vue de face (étape 1)
L'emplacement des fils
(en vue de face) :

- La phase à droite
- Le neutre à gauche
- La terre au milieu
Illustration personnage Zoom-Elec

Norme d'alimentation et protection du circuit

Le circuit électrique de prises de courant est alimenté sous protection différentielle ≤ 30 mA avec 2 possibilités de section au choix, suivant le nombre de prises à alimenter :

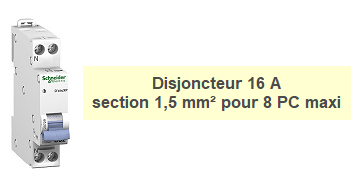

  Circuit en section 1,5 mm² protégé par disjoncteur 16 A pour 8* prises maxi

  ou

  Circuit en section 2,5 mm² protégé par disjoncteur 20 A pour 12* prises maxi


Ces 2 modes de circuits peuvent être utilisés dans la même installation électrique (ex: un circuit réalisé en section 2,5 mm² protégé par un disjoncteur de 20 A alimentant 12 prises (maximum) desservant une partie du séjour + une chambre et un autre circuit câblé en section 1,5 mm² protégé par un disjoncteur de 16 A alimentant 8 prises (maximum) desservant juste une chambre et une entrée).

* En sachant que le comptage des prises de courant par circuit se fait socle par socle même pour des boîtier comprenant plusieurs prises.
Décompte des prises de courant par circuit, norme électrique NF C 15-100
La norme électrique interdit les fusibles !

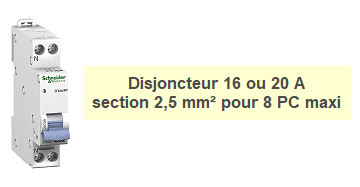

  • Protection du circuit de prises en section 2,5 mm² par disjoncteur 20 A maximum
Illustration personnage Zoom-Elec

Couleurs de câblage :



  • La phase, toutes couleurs sauf bleu et vert/jaune
  • Le neutre en bleu
  • La terre en vert/jaune
alimentation du circuit de prises électrique
Rappel : 6 prises de courant de la cuisine sont en circuit dédié
Le circuit des prises de la cuisine
En complément, consultez notre page sur la norme électrique et réglementation accessibilité relative aux prises :
Norme électrique prises de courant
La norme recommande également l'utilisation de détecteur d'arcs électriques ou dispositif de protection contre les défauts d’arc (DPDA ou AFDD en anglais) permettant de prévenir les risques d'incendie des circuits de prises de courant pour les lieux considérés comme critiques et présentant un risque élevé d’incendie (grenier, grange...) ou abritant des biens irremplaçables ainsi que des circuits alimentant des équipements en permanence.

Schémas électriques de prises de courant selon le mode d'alimentation

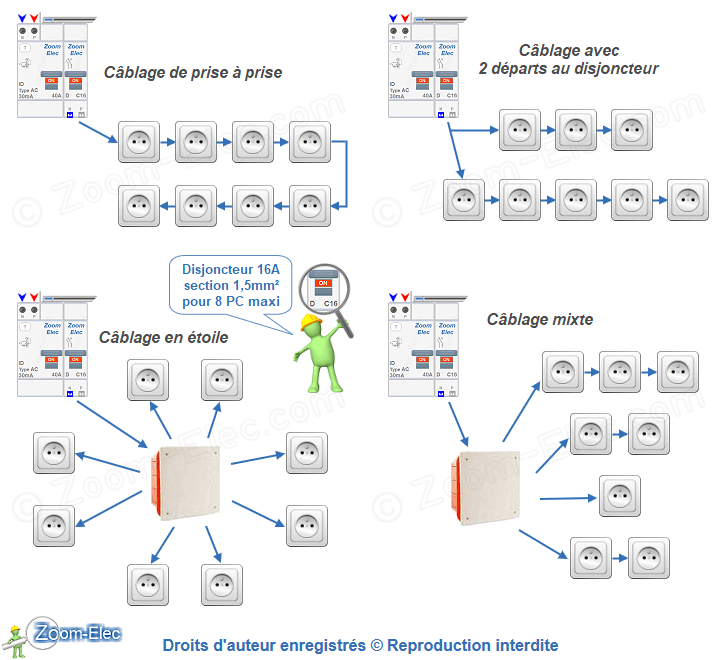

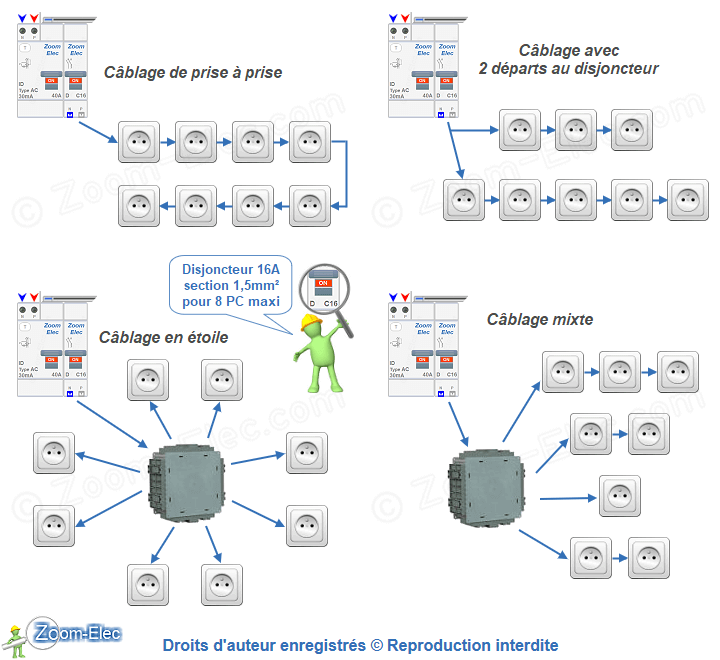

Schémas en section 1,5 mm² - disjoncteur 16 A - 8 prises maximum

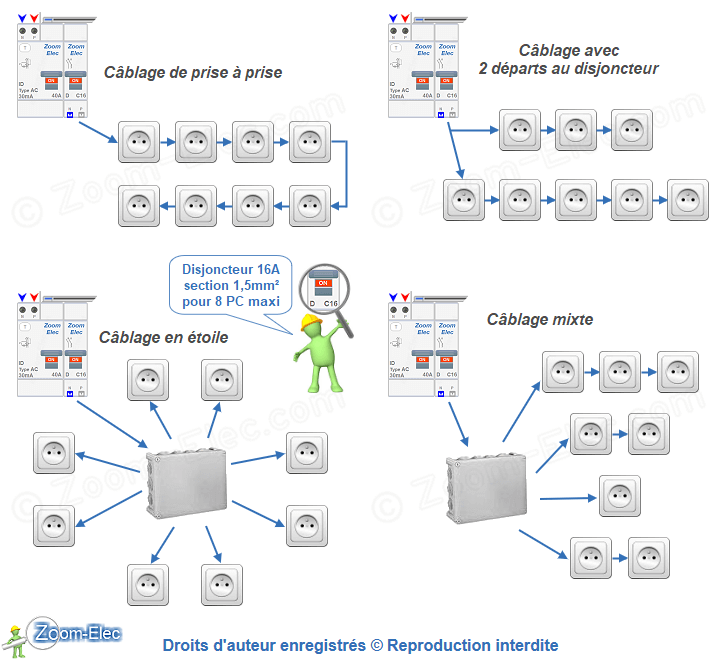

Schéma du circuit de prises de courant en section 1,5 mm² avec boîte de dérivation encastrée

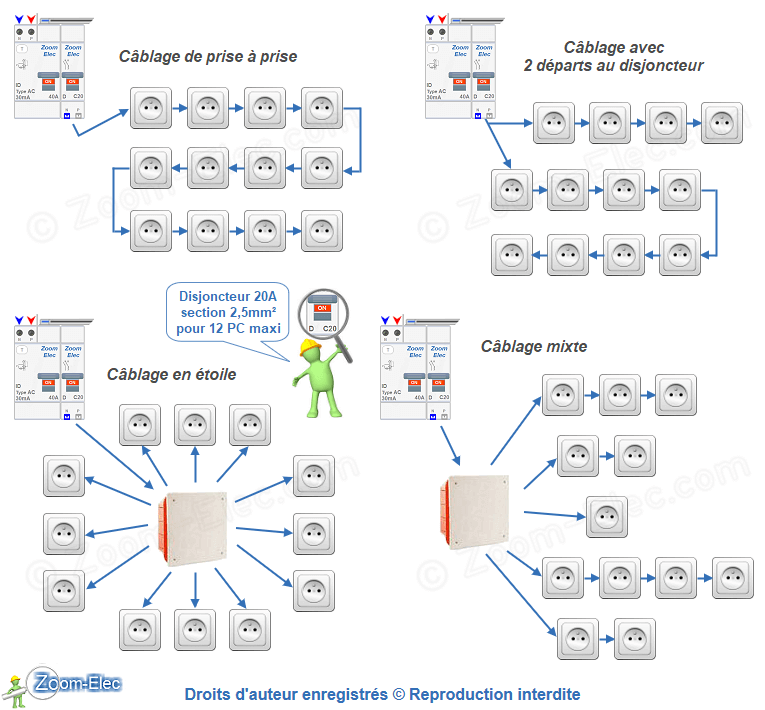

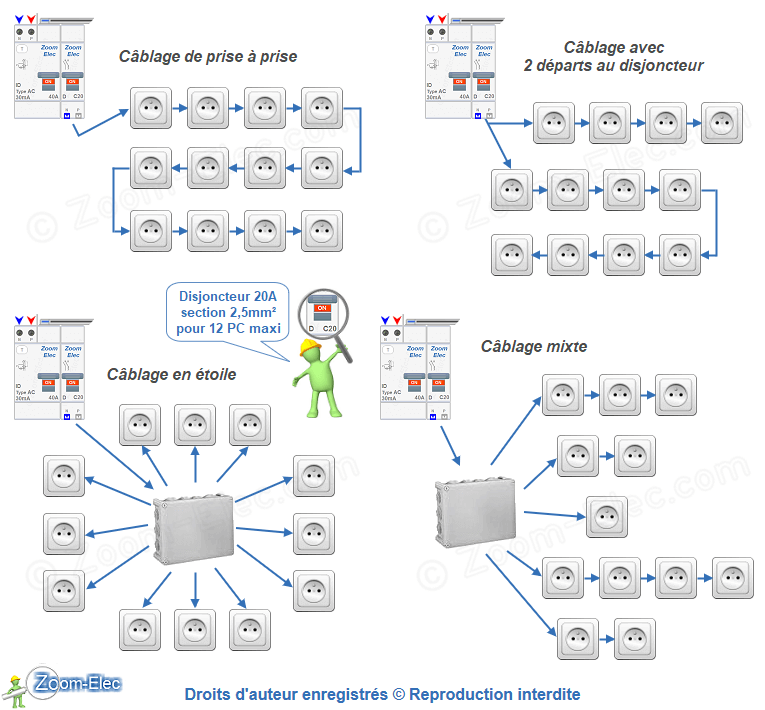

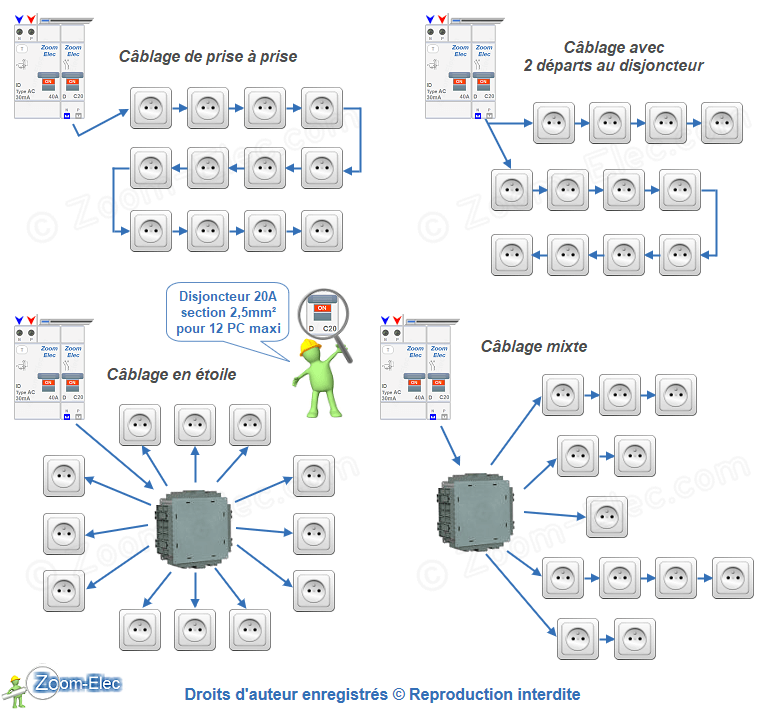

Schémas en section 2,5 mm² - disjoncteur 20 A - 12 prises maximum

Schéma du circuit de prises de courant en section 1,5 mm² avec boîte de dérivation encastrée
Le tableau électrique peut également servir de boîte de dérivation sous réserve qu'il ne soit pas surchargé.

En savoir + sur le circuit électrique

Les schémas présentés ci-dessus décrivent uniquement le principe électrique et l’organisation du circuit de prises. Pour la mise en œuvre sur le chantier, le câblage et le branchement des prises sont détaillés séparément.

L'installation de prises se réalise en respectant la norme électrique NF C 15-100 et il existe, suivant l'usage et l'esthétique, plusieurs types de prises :
  • Illustration personnage Zoom-Elec
  • Illustration personnage Zoom-Elec 1
Illustration personnage Zoom-Elec
Installation électrique de prises de courant Câblage, branchement de prises de courant

Exemples d'installations

Exemples de mises en situations de circuits de prises électriques dans un séjour et une cuisine* :
*Les prises de la cuisine sont un circuit dédié.
L'installation électrique d'une cuisine L'installation électrique d'un séjour
