Câblage et branchement de prises électriques

actualisé le

Cette page détaille les principes de câblage et de branchement des prises électriques dans une installation domestique conforme à la norme NF C 15-100.
Elle s’adresse aux bricoleurs avertis souhaitant comprendre la mise en œuvre d’un circuit de prises, le raccordement des conducteurs au niveau des appareillages, ainsi que les règles de pose des prises encastrées ou en saillie.

Les exemples présentés décrivent des configurations courantes rencontrées sur chantier. Ils doivent être adaptés aux caractéristiques des locaux, aux sections de conducteurs utilisées et aux protections mises en œuvre au tableau électrique.

Toute intervention doit être réalisée hors tension et conformément aux notices des fabricants.

Cette page se concentre exclusivement sur les opérations de câblage et de branchement, une fois le circuit défini et les schémas de principe établis.
Avant toute intervention, coupez l’alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

Normes d’alimentation d’un circuit de prises

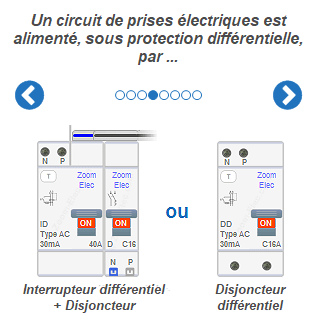

Le circuit de prises électrique est alimenté sous protection differentielle ≤ 30 mA avec 2 modes de câblage au choix :

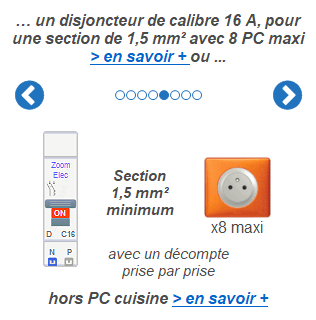

Circuit en section 1,5 mm² protégé par disjoncteur 16 A pour 8* prises maximum

  ou

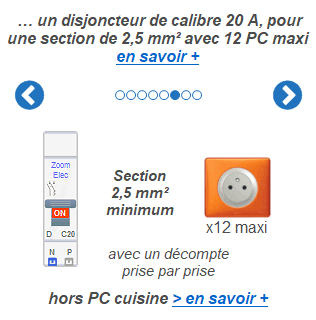

Circuit en section 2,5 mm² protégé par disjoncteur 20 A pour 12* prises maximum


Ces 2 modes de câblage peuvent être utilisés dans la même installation électrique (ex: un circuit de section 2,5mm² protégé par un disjoncteur de 20A alimentant 12 prises desservant une partie du séjour + une chambre et un circuit de section 1,5mm² protégé par un disjoncteur 16A alimentant 8 prises desservant juste une chambre et une entrée).

 * En sachant que le comptage des prises de courant par circuit se fait socle par socle même pour des boîtier comprenant plusieurs prises.
Décompte des prises électriques par circuit, norme électrique NF C 15-100

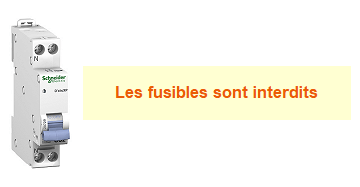

La norme électrique interdit les fusibles !
alimentation du circuit de prises électrique
Illustration personnage Zoom-Elec
  • Alimentation de circuit de prises électriques, disjoncteur 16 ou 20A
Rappel : 6 prises de courant de la cuisine sont en circuit dédié
Le circuit des prises de la cuisine
En complément, consultez notre page sur la norme électrique et réglementation accessibilité relative aux prises :
Norme prise électrique
La norme recommande également l'utilisation de détecteur d'arcs électriques ou dispositif de protection contre les défauts d’arc (DPDA ou AFDD en anglais) permettant de prévenir les risques d'incendie des circuits de prise pour les lieux considérés comme critiques et présentant un risque élevé d’incendie (grenier, grange...) ou abritant des biens irremplaçables ainsi que des circuits alimentant des équipements en permanence.

Câblage d’un circuit de prises électriques

  • Il vous faut connaitre le nombre maximum de prises de votre circuit électrique afin de déterminer la section 1,5 ou 2,5 mm² à employer.



  • Ne jamais prévoir plus de 2 gaines ou câble par prise (une alimentation et un repiquage)
  • Couleurs de fils :



          - Neutre en Bleu

          - Terre en Vert/Jaune

           - Phase, toutes couleurs sauf bleu et vert/jaune

  • Couleurs de fils :



  - Neutre en Bleu

  - Terre en Vert/Jaune

  - Phase, toutes couleurs sauf bleu et vert/jaune

Illustration personnage Zoom-Elec
  • La phase est toujours raccordée à droite lorsque la prise est installée.
Le circuit alimentant les 6 prises de la cuisine demandé dans l'équipement minimum de la norme électrique devra être de section 2,5 mm² et protégé par un disjoncteur dédié de 20 A.
Les prises supplémentaires éventuelles de la cuisine devront être alimentées depuis un ou d'autres circuits prise non nécessairement dédié.

plus de détail sur les prises de la cuisine
Conseils :

Les fils de section 1,5mm² sont bien plus facile à manier lors de l'installation et du raccordement d'une prise électrique. Ils tiennent également moins de place dans un boîtier, dans des moulures ou gaines. Ils sont donc plus faciles à poser. En outre, un circuit de section 1,5mm² étant plus limité en nombre de prises, il faudra par exemple, deux circuits au départ d'un tableau électrique (soit 2 disjoncteurs, avec donc plus de place et plus de frais) alors qu'avec une section de 2,5mm², un seul circuit pourrait peut-être suffire !
Le calibre de la protection et par conséquent de son déclenchement définit la puissance maximal d'utilisation de ce circuit. Il est possible que celui-ci ne soit pas adapté avec de gros consommateurs (ex: Atelier, Garage, Extérieur...).
Avec une protection de calibre 20A et une section de 2,5mm² ce circuit bénéficie d'une puissance d'environ 4500W contre environ 3600W pour une protection de calibre 16A. (voir la simultanéité de fonctionnement des appareils raccordés).
On peut également prévoir dans le futur d'ajouter une ou deux prises sur tel ou tel circuit et donc dans l'installation originel de veiller à ne pas charger ces circuits.

Câblage et branchement des prises électriques

Exemple pour un circuit protégé par disjoncteur 16 ou 20 A et câblé en 2,5 mm² comportant 8 prises.

En survolant les symboles des prises, des photos des raccordements s'afficherons  !

Câblage et branchement des prises sur un circuit électrique

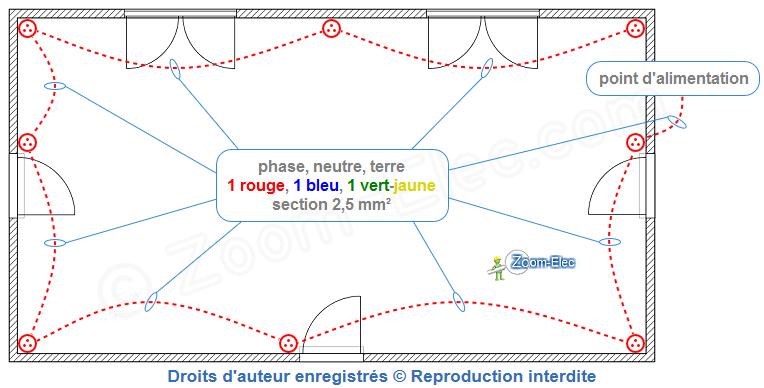

Plan de câblage des prises de courant sur un circuit électrique domestique
Branchement prise électrique
Branchement prise électrique
Branchement prise électrique
Branchement prise électrique
Branchement prise électrique
Branchement prise électrique
Branchement prise électrique
Branchement prise électrique

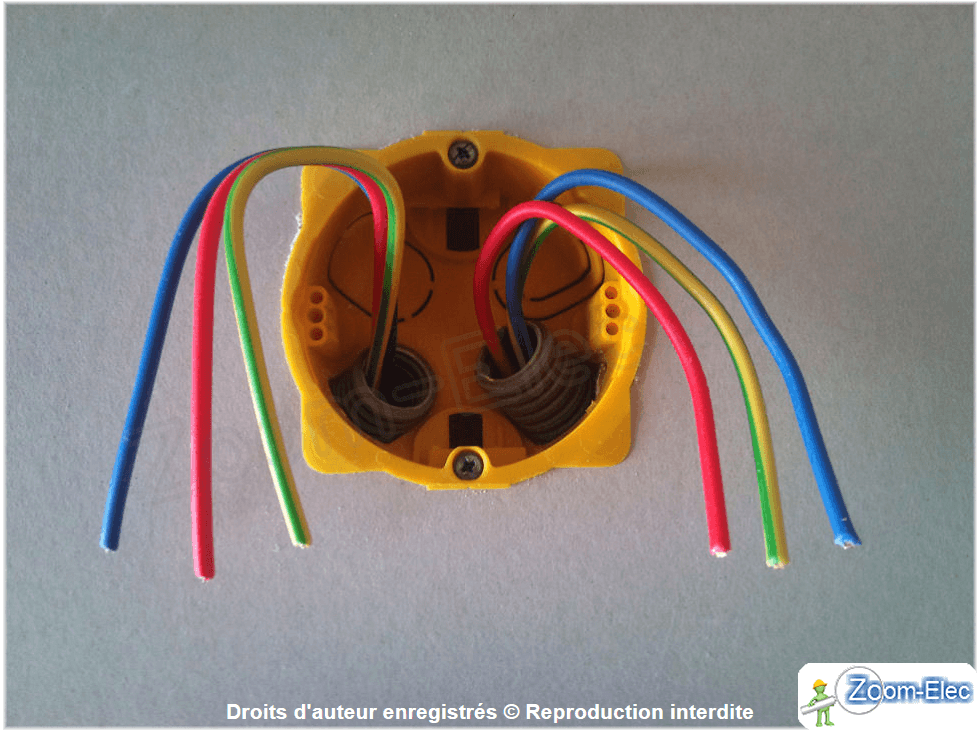

Boîtier de prise électrique avec fils d’alimentation et de repiquage avant branchement

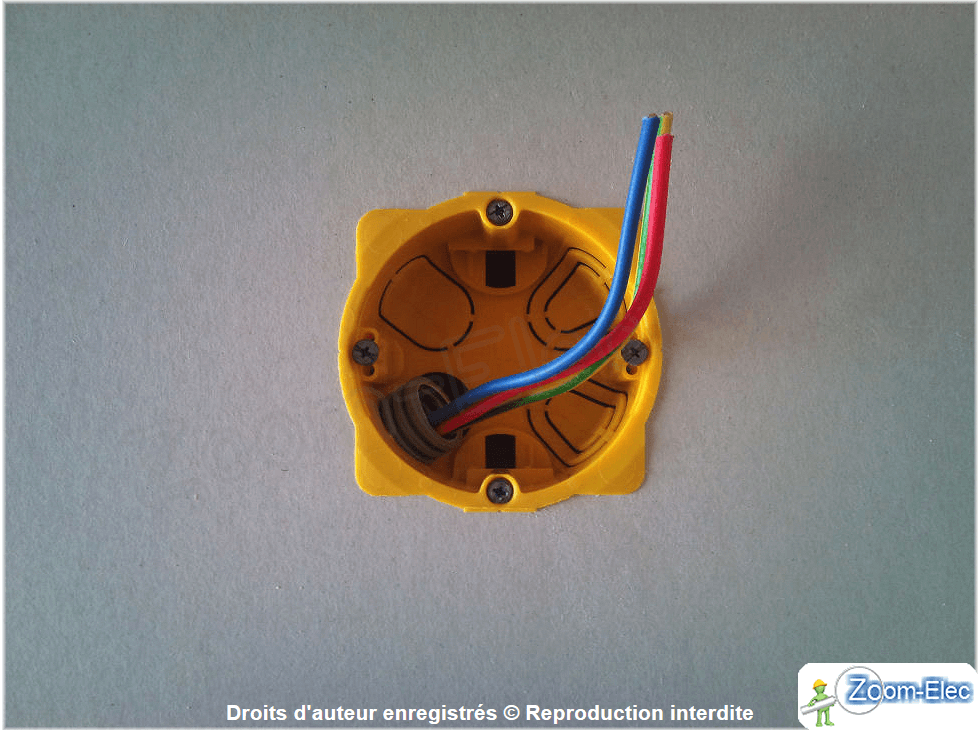

Boîtier de prise avec fils d’alimentation avant branchement
Ce plan ne donne qu'un exemple du câblage à réaliser, ce montage est à adapter aux caractéristiques des lieux.
Comment câbler ou visualiser d'autre montage de circuit de prises électriques ?
Reportez-vous à la page schéma du circuit de prise de courant !
Illustration personnage Zoom-Elec
Que vous effectuiez le passage des fils sous gaines ou sous moulures le principe restera le même.

Il ne faut jamais prévoir plus d'une alimentation et d'un départ par boîtier (2 gaines). Les prises à bornes auto ont deux raccordements par borne et les boîtiers ne supportent pas plus de fils !

Raccordement d’une prise électrique

Une prise électrique une fois installée doit comporter la phase à droite, le neutre à gauche et la terre au milieu.

Le raccordement des fils s'effectue parfois à l'envers pour retrouver la phase à droite une fois la prise posée.

Voici quelques exemples de branchements sur différents appareillages avec bornes à vis ou automatiques :

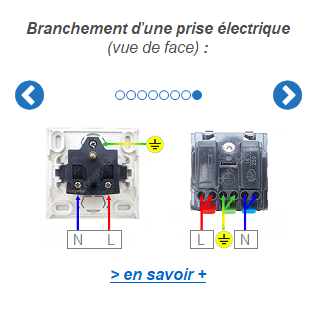

  • Localisation des conducteurs phase, neutre et terre sur une prise électrique - vue de face

Branchement simple : alimentation seule

  • Raccorder une prise de courant - alimentation seule

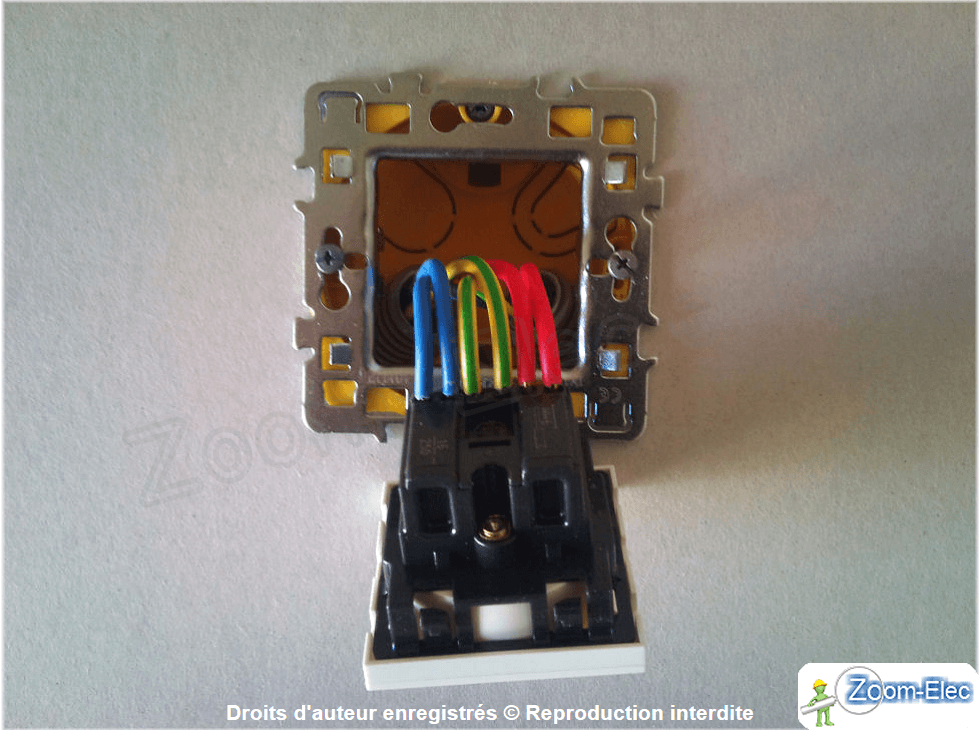

Branchement avec repiquage vers une autre prise

  • Raccordement d’une prise électrique avec repiquage

Pose d’une prise électrique encastrée

L'exemple de pose est doté d'une alimentation passé sous gaine, dans une cloison de type placostil.

Suivant la situation de l'appareillage et/ou des caractéristiques techniques et normatives de pose (RE2020), il y aura lieu d'utiliser des boîtiers étanches à l'air avec capuchon de gaine :
Boitier simple pour appareillage
Boitier double pour appareillages
Boitier triple pour appareillages
Bouchon d'étanchéité d'air de gaine électrique

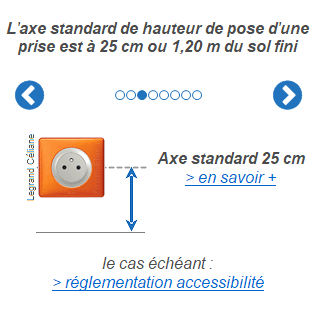

L'entraxe d'une prise ne peut-être inférieur à 5 cm du sol fini ou d'un plan de travail,
conventionnellement on place cette entraxe à 25 cm.
Réglementation accessibilité : < 1,30 m (> 0,40 m conseillé)
Coupe de l’excédent de gaine après perçage du logement du boîtier de prise électrique
Après le perçage à la scie cloche Ø 67 mm et la fixation de la plaque de plâtre, couper l’excédent de gaine sans endommager les conducteurs.
Retrait de l’obturateur et insertion de la gaine électrique dans le boîtier d’encastrement
Retirer l’obturateur du boîtier et insérer la gaine dans le passage prévu.
Mise à niveau d’un boîtier d’encastrement après suppression des bavures de papier dans la cloison
Repousser les bavures de papier à l’intérieur du trou afin d’éviter toute surépaisseur, puis mettre le boîtier en place et de niveau.
Début de fixation d’un boîtier d’encastrement par vissage d’un étrier sans serrage excessif
Commencer la fixation du boîtier en vissant un des étriers jusqu’au blocage, sans serrer excessivement.
Fixation finale d’un boîtier d’encastrement par vissage du second étrier
Terminer la fixation du boîtier en vissant le second étrier selon la même méthode.
Dévissage de la première vis de fixation de l’appareillage du boîtier d’encastrement
Dévisser la première vis de fixation de l’appareillage.
Dévissage de la seconde vis de fixation de l’appareillage du boîtier d’encastrement
Dévisser la seconde vis de fixation de l’appareillage.
Positionnement et fixation du support d’appareillage sur le boîtier d’encastrement
Positionner le support de prise, puis serrer une première vis en le mettant de niveau.
Pour une prise monobloc, effectuer le raccordement (voir chapitre) avant de le fixer.
Serrage de la deuxième vis de fixation du support d'appareillage dans le boîtier encastré
Serrer la deuxième vis de fixation. L’appareillage est prêt à être raccordé avant d’être clipsé dans son support.

Exemple de raccordement avec alimentation seule

Fils d’alimentation d’une prise électrique avant branchement
Dénudage des fils d’alimentation d’une prise électrique avant branchement

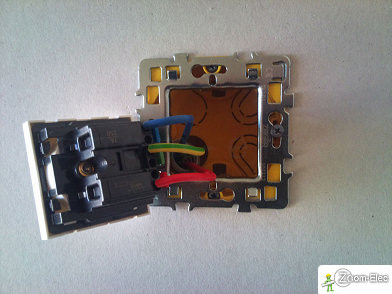

Branchement des fils d’alimentation sur une prise électrique

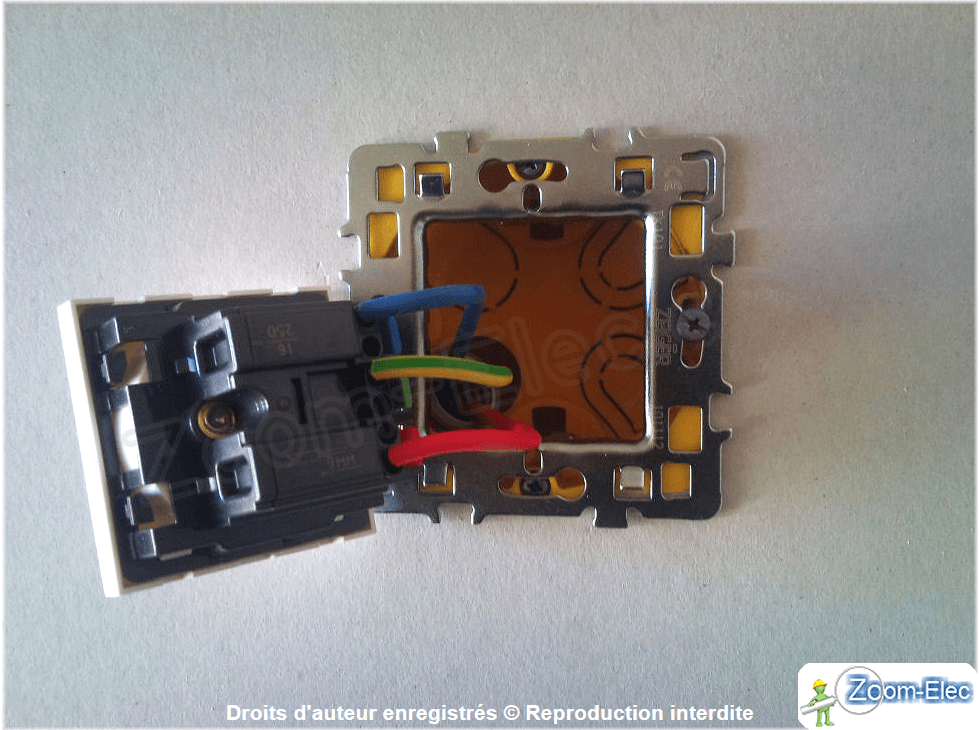

Prise électrique branchée

Exemple de raccordement avec alimentation et repiquage

Fils d’alimentation et de repiquage avant branchement d’une prise électrique
Branchement d’une prise électrique alimentant une autre prise
Raccordement des fils d’alimentation et de repiquage sur une prise électrique
Une fois les branchements effectués, clipser l'appareillage et poser la plaque de finition
Illustration personnage Zoom-Elec
Fixation de la prise électrique après branchement
Plaque de finition posée sur une prise électrique encastrée
Illustration personnage Zoom-Elec

Pose d’une prise de courant en saillie

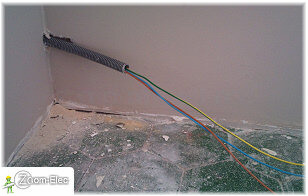

Étape de pose et de branchement d’une prise électrique en saillie
Passage de l'alimentation
Étape de pose et de branchement d’une prise électrique en saillie
Coupe de l'excédent de gaine
et repérage des fixations
Étape de pose et de branchement d’une prise électrique en saillie
Pose et branchement de la prise
Étape de pose et de branchement d’une prise électrique en saillie
Découpe et pose du cadre,
mise en place du cache final

Liens complémentaires et exemples

L'installation de prises se réalise en respectant la norme électrique NF C 15-100 et il existe, suivant l'usage et l'esthétique, plusieurs types de prises électriques :
Installation de prises électriques
Avec les exemples de schémas électriques de prises de courant, vous pouvez visualiser les différents principes de montage du circuit :
Schéma électrique de prises de courant
Exemples de mises en situations de circuits de prises électriques dans un séjour et une cuisine* :
*Les prises de la cuisine sont un circuit dédié.
L'installation électrique d'un séjour L'installation électrique d'une cuisine
