Schémas et protections des circuits électriques spécialisés

Les circuits spécialisés obligatoires dans une installation électrique

Circuit d’alimentation pour plaque de cuisson ou cuisinière électrique

Le circuit d'alimentation d'une plaque de cuisson, induction, vitrocéramique ou cuisinière électrique comporte une protection différentielle 30 mA de type A (ou F, ou B) avec :

• En monophasé, un disjoncteur dédié de calibre 32 A, son câblage est réalisé en section 6 mm²
• En triphasé, un disjoncteur dédié de calibre 20 A, son câblage est réalisé en section 2,5 mm²

Le circuit est réalisé avec la ou les phases (toutes couleurs sauf bleu et vert/jaune), le neutre (en bleu) et la terre (en vert/jaune).

L'installation aboutie dans un boîtier spécifique 32 A généralement placé à une hauteur de 40 cm du sol fini.

(axe minimum à 12 cm)

Le circuit est raccordé :

• sur barrette de raccordement ou borne auto avec boîtier muni d'une sortie de câble 32 A

    ou

• directement sur une prise 32 A (> chapitre lié)

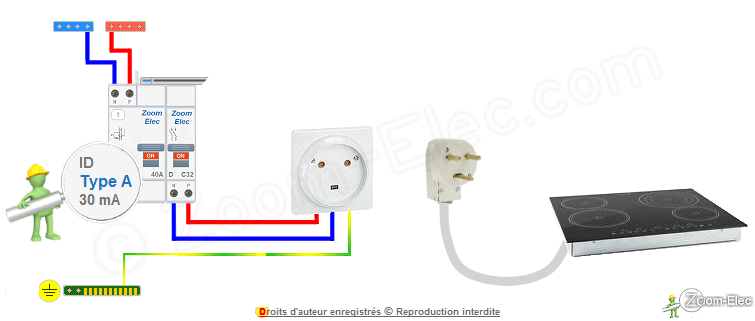

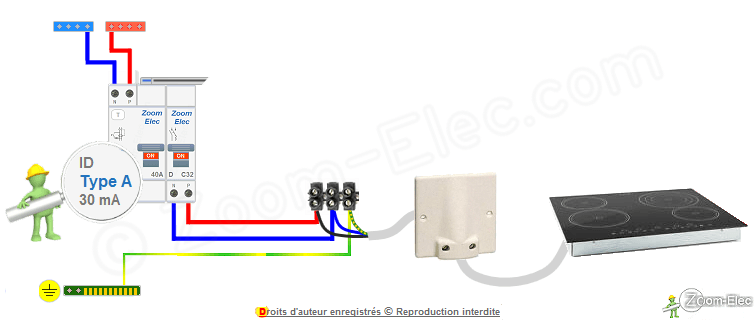

Alimentation du circuit de plaque de cuisson ou cuisinière avec :

Alimentation du four, lave-vaisselle, lave-linge et sèche-linge

Le câblage du circuit d'alimentation d'un four, lave-vaisselle, sèche-linge ou lave-linge est identique, seul le type de protection différentielle diffère :

Ils sont protégés individuellement par un disjoncteur de calibre 20 A dédié, sous une protection différentielle 30 mA :

 • de type AC (ou A, ou F, ou B) pour le four, le lave-vaisselle et le sèche-linge

 • de type A (ou F, ou B) pour le lave-linge

L'installation du câblage de chaque circuit est réalisé en section 2,5 mm² comportant la phase (toutes couleurs sauf bleu et vert/jaune), le neutre (en bleu) et la terre (en vert/jaune) aboutissant dans un boîtier encastré ou saillie avec prise de courant.

les prises du lave-vaisselle et du lave-linge devront être placées à proximité des arrivées d'eau et évacuations de ces équipements.

Alimentation du circuit du Four, Lave-vaisselle, Lave-linge ou Sèche-linge :

Circuit d’alimentation du congélateur ou du réfrigérateur (frigo, frigidaire)

Schéma d'alimentation du circuit électrique
d'un congélateur ou réfrigérateur protégé par :

Schéma d'alimentation du circuit électrique d'un congélateur ou réfrigérateur protégé par :

Hauteur de pose des prises spécialisées, norme NF C 15-100

Equipement :

• Une prise de courant doit comporter des éclipses de protection enfant et une borne de terre.

Fixation :

• Les prises électriques doivent être fixées avec des vis, la pose avec systèmes à griffes n'est plus autorisée.

Hauteur de pose :

• La hauteur d'une prise de courant (à son entraxe) ne peut être inférieur à 5 cm du sol fini (prise 32 A : axe minimum à 12 cm). Généralement, on place cette hauteur à 25 cm du sol fini. Il est parfois pratique, pour certain équipement, de placer leur prise électrique à une hauteur différente.

  (Norme accessibilité : hauteur maxi 1,30 m).

Emplacement :

• Il est interdit de placer une prise de courant au-dessus d'un lavabo, d'un évier, de feux ou de plaques de cuisson hormis pour la hotte et en étant repérée comme tel, avec une hauteur minimum de 1,80 m.

• La norme électrique NF C 15-100 prévoit une réglementation spécifique pour les prises situées dans la salle de bain ou la salle d'eau :

Circuits dédiés d'une installation électrique domestique

Circuits dédiés supplémentaires d'une installation électrique :

• Gros électroménager supplémentaire
• Chauffe-eau, Ballon d'eau chaude
• Chauffage électrique
• Chauffage électrique de salle d'eau et salle de bain
• Chaudière et ses auxiliaires
• Poêle à granulé
• Pompe à chaleur
• Climatiseur
• VMC
• Volets roulants
• Stores bannes
• Balnéo
• Piscine
• Alarme
• Interphone
• Gestion de l'énergie
• Recharge des véhicules électriques
• Circuits extérieurs non fixés au bâtiment
• Tableau électrique secondaire ou divisionnaire
