Installation d’un télérupteur : guide conforme NF C 15-100

Comment installer un télérupteur ? Ce qu’il faut savoir

Installer un télérupteur permet de commander un ou plusieurs points lumineux depuis plusieurs boutons-poussoirs. Ce montage est particulièrement adapté aux couloirs, cages d’escalier ou grandes pièces comportant plusieurs accès. Il doit être installé conformément à la norme NF C 15-100.

Ce guide résume l’essentiel : fonctionnement, câblage et bonnes pratiques d’installation.

Pour accéder au schéma interactif, aux variantes de câblage et aux exemples de raccordement, vous trouverez sur cette page les liens classés par catégorie vers les contenus associés : Schéma du circuit et Câblage & branchement.

Les configurations associées (poussoir avec voyant, prise commandée) sont également disponibles depuis cette page.
Prenez toujours le temps de consulter les notices constructeurs avant mise en œuvre.
Avant toute intervention, coupez l’alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

FAQ : Questions fréquentes sur les télérupteurs

Un télérupteur est un équipement électrique qui permet de commander un éclairage depuis plusieurs boutons-poussoirs. Il est utilisé généralement à partir de 3 points de commandes.

Il existe des télérupteurs modulaire destiné à être installé dans le tableau et des télérupteurs de boîte de dérivation. L'emploi de l'un ou l'autre dépend de l'éloignement du tableau électrique et de la configuration de votre installation.


 Branchement de télérupteurs modulaires et de boîte de dérivation

Seul des boutons-poussoir sont adaptés à l'utilisation d'un télérupteur (appui momentané) car une simple impulsion de courant est nécessaire à inverser son contact. Un interrupteur classique endommagerait, la plupart du temps, le télérupteur.

Voir son fonctionnement avec le schéma interactif


 Voir son fonctionnement avec le schéma interactif

Normes NF C 15-100 et prérequis d’installation

Un télérupteur est utilisé pour commander un ou plusieurs point(s) d'utilisation(s) de plus de 2 endroits différents.
ex : couloir, escalier avec palier d'étage, commande extérieur ...

Son circuit est réalisé en section 1,5 mm² minimum, protégé à son origine par protection différentielle ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (conseillé 10 A) comportant un maximum de 8 points d'utilisation.

Suivant l'utilisation il conviendra d'utiliser un télérupteur :

• Unipolaire = 1 pôle = 1 contact
• Bipolaire = 2 pôles = 2 contacts

Un télérupteur unipolaire dispose de 4 bornes de branchements, un télérupteur bipolaire en possède 6 :
Télérupteur
unipolaire 		Télérupteur
bipolaire
Retour BP
borne A1		 Retour BP
borne A1
Neutre
borne A2		 Neutre
borne A2
Contact
bornes1-2		 Contacts
bornes 1-2 et 3-4
Norme d'installation d'un télérupteur
Raccordement de télérupteur unipolaire et bipolaire

Fonctionnement et schéma d’un télérupteur

À chaque pression sur un bouton-poussoir, le télérupteur change l’état de son contact interne (passant de ouvert à fermé ou inversement). Selon la position de ce contact, la phase arrive ou n'arrive pas à la lampe.

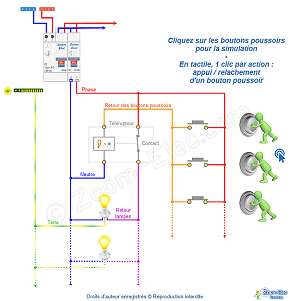

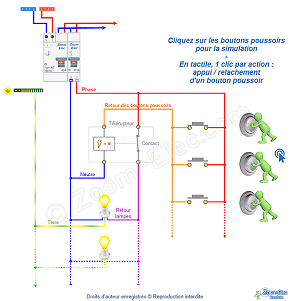

Avec l'interactivité du schéma électrique d'un télérupteur, vous pouvez observer le principe du montage et visualiser le fonctionnement de celui-ci :
Schéma de câblage et de branchement d'un circuit électrique de télérupteur

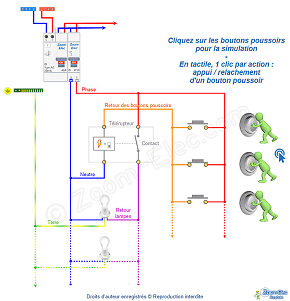

  • Schéma du circuit d'un télérupteur

Schéma du télérupteur unipolaire

Schéma du télérupteur bipolaire

Installer un télérupteur (guide étape par étape)

Réalisation du câblage (accès au guide complet)



Le câblage dépend des caractéristiques de votre installation. Vous pouvez réaliser les branchements au niveau du boîtier de l'appareillage ou bien dans une boîte de dérivationou le tableau électrique. Voir les guides :

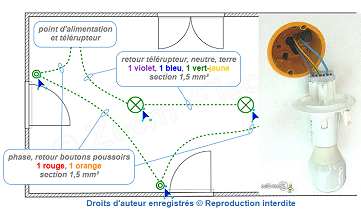

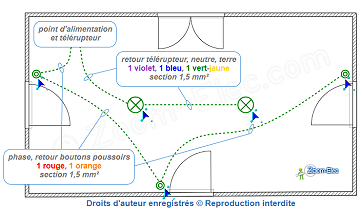

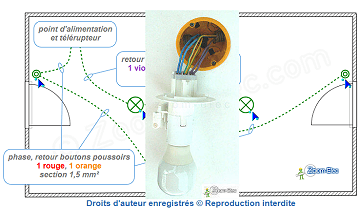

Le plan architectural de l'installation du circuit électrique d'un télérupteur vous permet de réaliser le câblage. Voir les étapes :

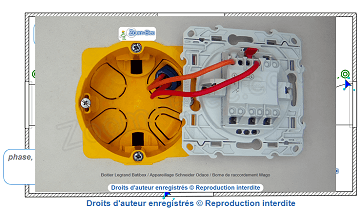

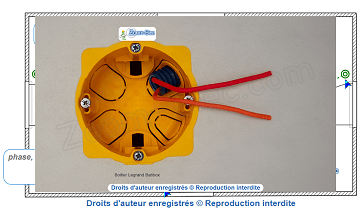

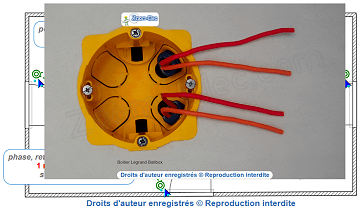

Raccordement du télérupteur et des poussoirs (accès au tutoriel)



Le repérage de branchements sur différents appareillages et équipements vous informe des raccordements. Voir le tutoriel :
Vous pourrez ainsi installer vos boutons-poussoir et télérupteurs plus facilement pour commander votre éclairage !

Autres configurations

Prise commandée par télérupteur



Une prise de courant commandée (interdite dans une salle de bain, salle d'eau et WC) est considérée comme un point d'utilisation.
La norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire.
Prise commandée par télérupteur
Installation d'un télérupteur et boutons poussoirs

Bouton poussoir à voyant (témoin / lumineux)

Bouton poussoir avec voyant témoin ou lumineux
  • Un bouton-poussoir avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampe(s) directement sur l'appareillage,



  • Un bouton-poussoir à voyant lumineux permet de le localiser dans l'obscurité.

FAQ : Questions fréquentes sur l'installation d'un télérupteur

Utilisez, comme pour tout circuit d'éclairage, une section de 1,5 mm² minimum, conformément à la norme NF C 15-100.


 Norme NF C 15-100 sur l'éclairage

Il ny a pas de limite théorique stricte, généralement illimité pour l'utilisation de poussoirs sans voyant. Par contre, avec des boutons-poussoir avec voyants, les fabricants limite généralement le nombre de poussoirs à 15 maximum.

Oui, en alimentant la prise comme s'il s'agissait d'une lampe, mais la prise sera considéré en éclairage protégé par un disjoncteur de 16 A maximum (conseillé 10 A).


 Prise commandée par télérupteur

Environ 50 000 à 100 000 cycles pour les modèles mécaniques, généralement plus pour les modèles électroniques.

Les modèles standards électromécaniques émettent un "clac" à la commutation de leur contact, les modèles silencieux, comme les électroniques, sont plus discret.

Oui, avec des télérupteurs multipolaires ou l'emploi de plusieurs télérupteurs coordonnés.
