Installation d’un va-et-vient : guide conforme NF C 15-10

Comment installer un va-et-vient ? Ce qu’il faut savoir

Installer un va-et-vient, permet de commander un éclairage depuis deux points de commande (couloirs, escaliers d'un seul étage ou pièces à deux accès). Ce type d’installation doit respecter la norme NF C 15-100.

Ce guide présente les bases : fonctionnement, câblage et bonnes pratiques de mise en œuvre.

Pour accéder au schéma interactif, aux configurations de câblage et aux exemples de raccordement, vous trouverez sur cette page les liens classés par ubrique vers les contenus associés : Schéma du circuit et Câblage & branchement.

Les montages complémentaires liés (double va-et-vient, avec voyant, prise commandée) sont également accessibles depuis cette page.
Pensez à consulter les notices constructeurs avant installation.
Avant toute intervention, coupez l’alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

FAQ : Questions fréquentes sur les va-et-vient

Un va-et-vient fonctionne grâce à deux interrupteurs reliés entre eux par deux fils appelés navettes. Chaque appui sur l'un des inters bascule son contact interne et inverse l'état du circuit (ouvert ou fermé), permettant ainsi d’allumer ou d’éteindre la lumière depuis deux emplacements.


 Schéma interactif du va-et-vient

Le simple allumage commande un éclairage depuis un seul endroit, le va-et-vient depuis deux endroits.

Oui. Selon le modèle, le voyant peut être témoin (s’allume quand la lampe est allumée, il témoigne de l'état de la lampe) ou lumineux (pour un repérage dans le noir, permettant de le repérer), mais les câblages sont différents.


 Interrupteur va-et-vient avec voyant

Normes NF C 15-100 et prérequis d’installation

Les interrupteurs va-et-vient sont utilisés pour commander un ou plusieurs points d'utilisation de 2 endroits différents ex: couloir, escalier...

Un interrupteur va-et-vient dispose de 3 bornes pour effectuer les branchements (contre 2 utilisées en interrupteur)

  • 1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation selon la situation de l'appareillage concerné.
  • 2 bornes relient les interrupteurs va-et-vient entre eux par l'intermédiare de fils appelés navettes

A chaque action sur un des interrupteurs va-et-vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé.
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas le ou les point(s) d'utilisation(s)

Son circuit est réalisé en section 1,5 mm² minimum, protégé à son origine par protection différentielle ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (conseilé 10 A) comportant un maximum de 8 points d'utilisation
(avec 2 prises commandées maximum par va-et-vient).
Calibre disjoncteur Section
minimum		 Nombre
de points
16 A maxi
conseillé 10 A		 1,5 A 8 maxi
Norme d'installation d'un va et vient
Alimentation du circuit d'un va-et-vient

Fonctionnement et schéma d’un va-et-vient

En changeant la position d’un des interrupteurs va-et-vient, son mécanisme bascule son contact et modifie l’état du circuit (ouvert ou fermé). Lorsque les deux va-et-vient se trouvent dans une configuration à fermer le circuit, le courant circule par les navettes et la lampe s’allume.

Avec l'interactivité du schéma électrique du va-et-vient, vous pouvez observer le principe du montage et visualiser le fonctionnement de celui-ci :
Schéma électrique du circuit d'un va et vient
  • Schema du circuit d'un va- et-vient
Schéma du circuit d'un va-et-vient

Installer un va-et-vient (guide étape par étape)

Réalisation du câblage (accès au guide complet)


Le câblage dépend des caractéristiques de votre installation. Vous pouvez réaliser les branchements au niveau du boîtier de l'appareillage ou bien dans une boîte de dérivation ou le tableau électrique. Voir les guides :

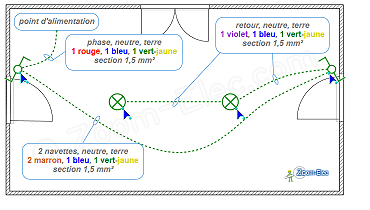

Le plan architectural de l'installation du circuit électrique d'un va-et-vient vous permet de réaliser le montage du câblage. Voir les étapes :

Raccordement des va-et-vient (accès au tutoriel)



Le repérage de branchements sur différents appareillages vous informe de son raccordement. Voir le tutoriel :
Vous pourrez ainsi installer un va-et-vient plus facilement pour commander votre éclairage !

Autres configurations possibles

Prise commandée par va-et-vient



Une prise de courant commandée (interdite dans une salle de bain, salle d'eau et WC) est considérée comme un point d'utilisation.
La norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire.
Prise commandée par va-et-vient

Le double va-et-vient



Un double interrupteur va et vient ou interrupteur double va-et-vient est utilisé pour commander deux circuits d'éclairages distincts de 2 endroits différents avec un minimum de place.
Installation d'un double va-et-vient

Interrupteur va-et-vient avec voyant (témoin ou lumineux)

Va et vient avec voyant témoin ou lumineux
  • Un interrupteur va-et-vient avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampe(s) directement sur les appareillages,



  • un interrupteur va-et-vient à voyant lumineux permet de les localiser dans l'obscurité.

FAQ : Questions fréquentes sur l'installation d'un va-et-vient

Sur un montage standard, on trouve 3 fils au niveau de chaque interrupteur va-et-vient :

  • sur le premier inter va-et-vient : la phase et deux fils navettes qui partent vers le 2e,
  • sur le deuxième inter : le retour de lampe et les deux fils navettes qui arrivent du 1er.

Le neutre et la terre sont raccordés directement aux lampes.


 Schéma du va-et-vient

Un va-et-vient ne permet la commande que depuis deux points d’allumage. Un télérupteur, actionné par des boutons-poussoir, donne la possibilité de commander un éclairage depuis 3 emplacements et plus.


 Schéma du télérupteur

La conversion n'est pas évidente sans travaux, car elle nécessite de tirer de nouveaux fils (les navettes + 1 fil de retour) entre les deux emplacements. Il est préférable, sans travaux, d'utiliser un système radio.

Il n'y a pas de norme de couleur absolue pour les navettes (sauf bleu et vert/jaune), mais on utilise souvent deux couleurs identiques (ex: deux oranges ou deux violets) pour les distinguer des autres fils.


 Couleurs de fils d'un va-et-vient

La phase arrive toujours sur "le premier" interrupteur va-et-vient du circuit, généralement câblé en rouge et branché sur la borne repéré L ou P. Sur l'autre inter, à cet emplacement, sera raccordé le retour lampe.


 Câblage et branchement d'un va-et-vient

Sur le premier va-et-vient, on branche la phase sur la borne L ou P et les deux navettes sur les bornes 1 et 2. Sur le deuxième va-et-vient, le retour lampe se branche sur L ou P, et les navettes sur 1 et 2.


 Raccordement d'un va-et-vient
