Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension). Les calibres des protections sont donnés aux maxima.

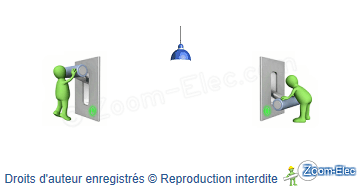

Utilisation et principe de fonctionnement du circuit électrique d'un va et vient
•

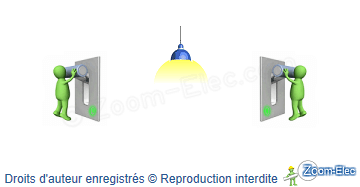

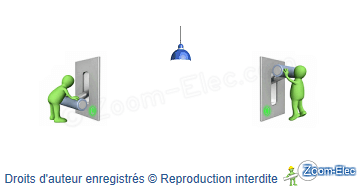

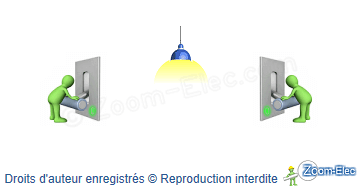

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.
•
Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur)
•
A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact inversant l'état initial du circuit : ouvert ou fermé
•
Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.
•
Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur)
•
A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact inversant l'état initial du circuit : ouvert ou fermé
•
Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.
•
Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur)
•
A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact inversant l'état initial du circuit : ouvert ou fermé
•
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation selon la situation de l'appareillage concerné.
•
2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)
•
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation selon la situation de l'appareillage concerné.
•
2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)
•
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation selon la situation de l'appareillage concerné.
•
2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)
•
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).
•
Les voyants lumineux raccordés entre la phase et le neutre sont allumés en permanence
indépendament de l'état ouvert ou fermé des contacts
, ils permettent un repérage des appareillages :
•
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).
•
Les voyants lumineux raccordés entre la phase et le neutre sont allumés en permanence
indépendament de l'état ouvert ou fermé des contacts
, ils permettent un repérage des appareillages :
•
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).
•
Les voyants lumineux raccordés entre la phase et le neutre sont allumés en permanence
indépendament de l'état ouvert ou fermé des contacts
, ils permettent un repérage des appareillages :
•
Lampe éteinte = Voyant allumé
•
Lampe allumée = Voyant allumé
Commande repérable indépendament de l'état de la lampe
Un voyant filaire peut être utilisé en fonction témoin ou lumineux selon son branchement et son mode allumage/extinction
adopté,
contrairement à un voyant embrochable à connexions définies
Repérage de l'appareillage dans l'obscurité : Voyant allumé = Lampe éteinte Voyant éteint = Lampe allumée
Schéma électrique d'un va et vient lumineux
Avec le schéma électrique du va et vient lumineux, on remarque :
•
Le voyant est alimenté en permanence
•
En
inversant la position initiale
d'un interrupteur va et vient, on bascule son contact
•
Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)
•
En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase
•
Le voyant est alimenté en permanence
•
En
inversant la position initiale
d'un interrupteur va et vient, on bascule son contact
•
Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)
•
En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase
•
Le voyant est alimenté en permanence
•
En
inversant la position initiale
d'un interrupteur va et vient, on bascule son contact
•
Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)
•
En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

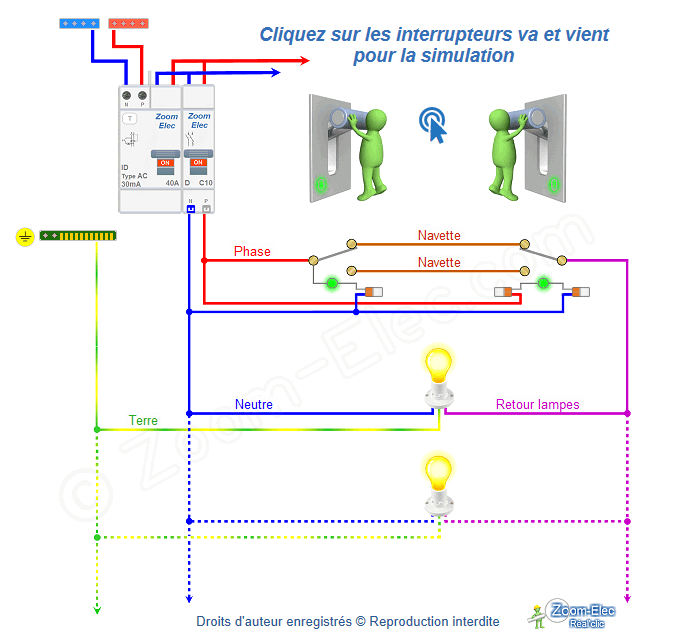

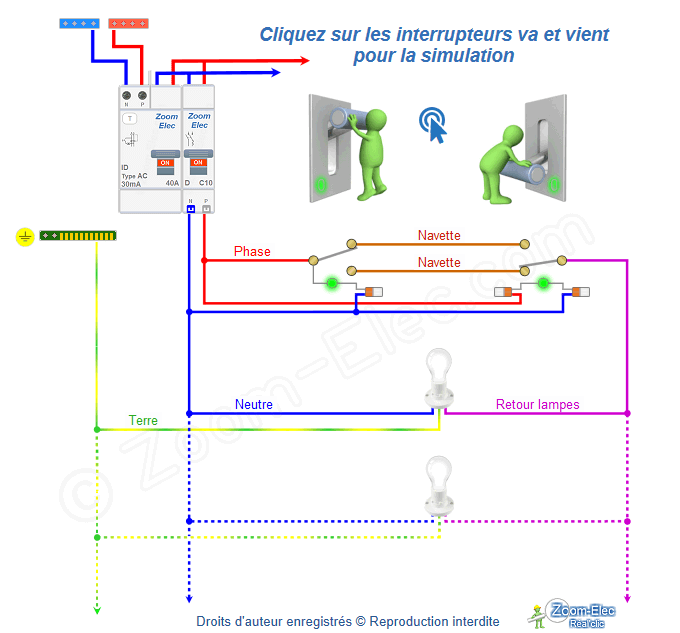

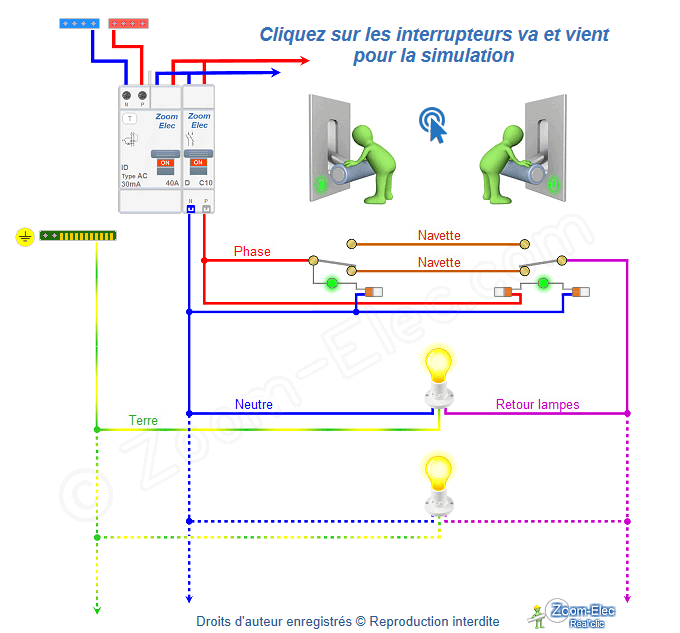

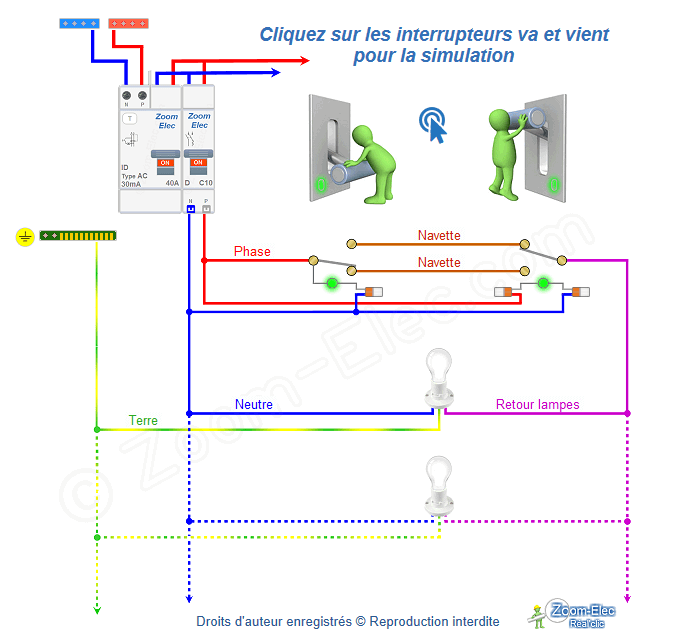

Va et vient lumineux
Schéma électrique interactif de l'installation, principe de câblage du circuit et de branchement du montage
Va et vient lumineux
Schéma électrique interactif de l'installation, principe de câblage du circuit et de branchement du montage
Cliquer sur les interrupteurs va et vient pour la simulation
Description du schéma électrique du va et vient lumineux :
•
La phase alimente les voyants en permanence et se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.
•
Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).
•
Le neutre est raccordé au voyant et à l'éclairage
•
La terre est raccordée directement à l'éclairage
•
La phase alimente les voyants en permanence et se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.
•
Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).
•
Le neutre est raccordé au voyant et à l'éclairage
•
La terre est raccordée directement à l'éclairage
•
La phase alimente les voyants en permanence et se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.
•
Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).
Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements :
•
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation (lampes ou prises de courant commandées) selon la situation de l'appareillage concerné.
•
2 bornes relient les interrupteurs va et vient entre eux (navettes)
•
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation (lampes
ou prises de courant commandées) selon la situation de l'appareillage concerné.
•
2 bornes relient les interrupteurs va et vient entre eux (navettes)
•
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation (lampes ou prises de courant commandées) selon la situation de l'appareillage concerné.
•
2 bornes relient les interrupteurs va et vient entre eux (navettes)

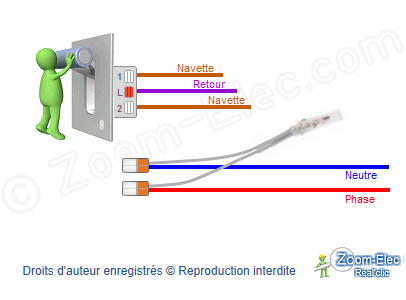

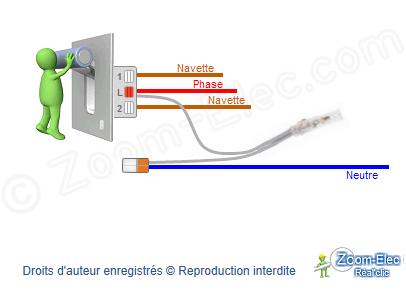

Côté phase
Côté retour
Les voyants sont raccordés entre la phase et le neutre
ramenés à cet effet à l'appareillage.
Branchement d'un va et vient lumineux
Schéma de câblage du montage et branchement d'un va et vient
Schéma de câblage du montage et branchement d'un va et vient
Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.
Schémas de câblage et de branchement du montage d'un va et vient
Norme électrique d'alimentation et de pose d'un circuit va et vient
Le montage du circuit électrique d'un va et vient doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation
