Utilisation et fonctionnement d'un circuit va et vient pour prise commandée

Les interrupteurs va et vient sont utilisés pour commander de deux endroits différents

un maximum de 2 prises de courant  uniquement situées dans la même pièce.
La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.






Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur)







A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas le ou

les point(s) d'utilisation(s) ou prise(s) commandée(s).

Les interrupteurs va et vient sont utilisés pour commander de deux endroits différents

un maximum de 2 prises de courant  uniquement situées dans la même pièce.
La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.






Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur)








A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas le ou

les point(s) d'utilisation(s) ou prise(s) commandée(s).

Les interrupteurs va et vient sont utilisés pour commander de deux endroits différents

un maximum de 2 prises de courant  uniquement situées dans la même pièce.
La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.





Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur)








A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas le ou

les point(s) d'utilisation(s) ou prise(s) commandée(s).
Prise commandée par télérupteur - boutons poussoirs

1 borne reçoit la phase d'alimentation ou le retour vers le ou les prise(s) commandée(s)

selon la situation de l'appareillage concerné.

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le ou les prise(s) commandée(s)

selon la situation de l'appareillage concerné.

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le ou les prise(s) commandée(s)

selon la situation de l'appareillage concerné.

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

Schéma électrique de prise commandée par va et vient

Avec le schéma électrique de prise commandée par va et vient, on remarque :

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas à la prise commandée

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas à la prise commandée

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas à la prise commandée

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

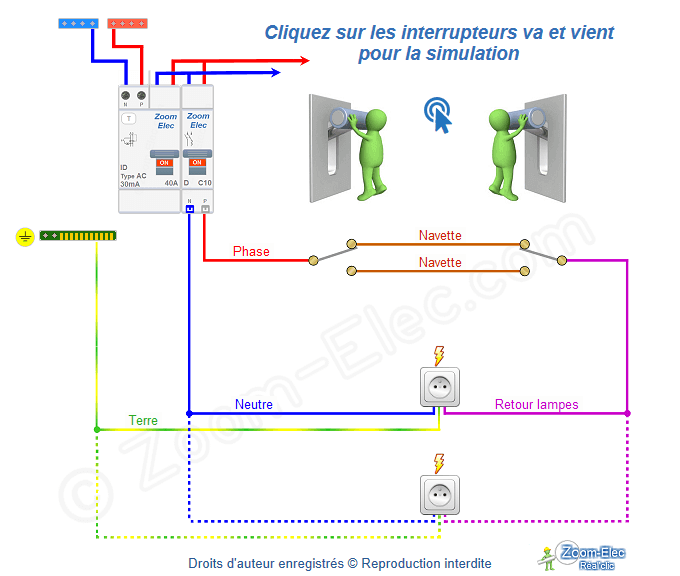

Prise commandée par va et vient


Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Prise commandée par va et vient


Schéma électrique interactif de l'installation,
principe de câblage du circuit
et de branchement du montage

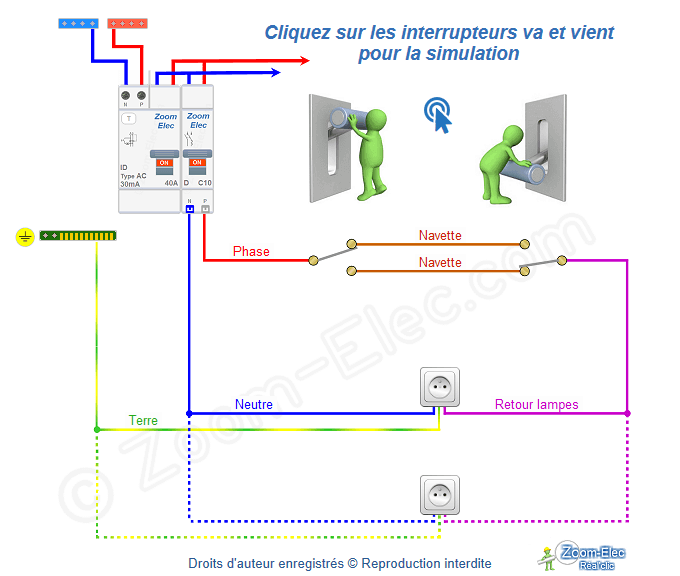

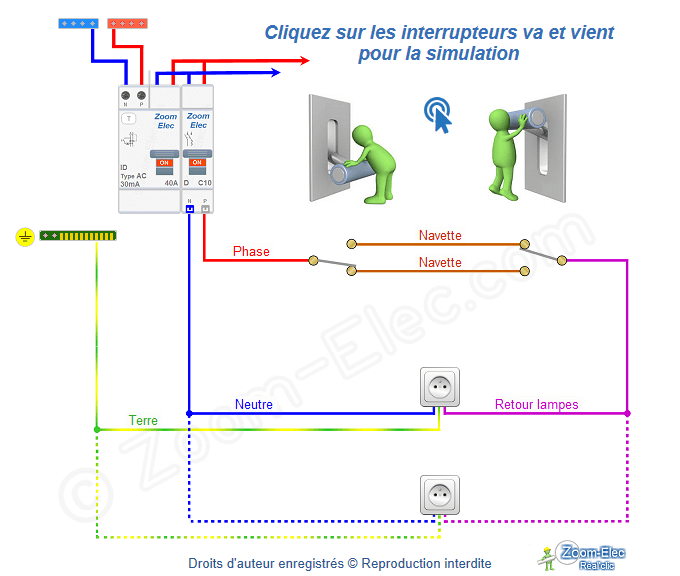

Schema de branchement d'un va et vient pour prise commandée
Schema electrique de prise commandée par va et vient
Schema de cablage de prise commandée par va et vient
Prise commandée par va et vient, comment brancher le circuit ?
Cliquer sur les interrupteurs va et vient pour la simulation

Description du schéma électrique de prise de courant commandée par va et vient :

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas à la prise de courant

Le neutre et la terre sont raccordés directement à la prise électrique

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas à la prise de courant

Le neutre et la terre sont raccordés directement à la prise électrique

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas à la prise de courant

Le neutre et la terre sont raccordés directement à la prise électrique

Cheminement de la phase sur le schéma d'un va et vient

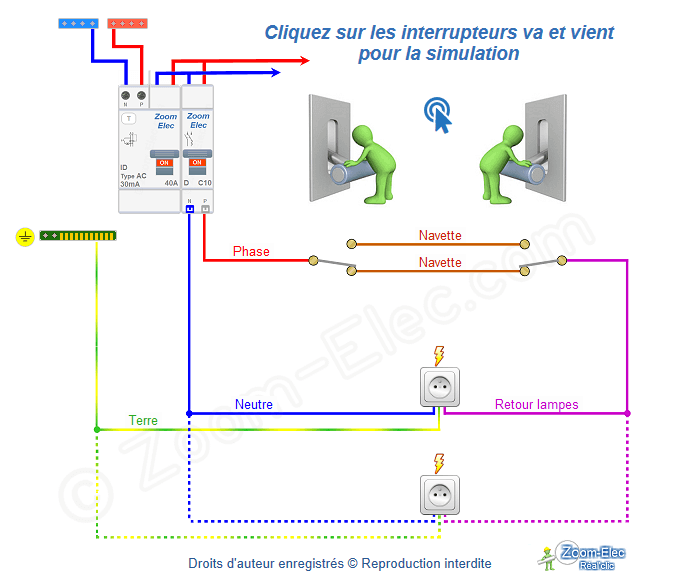

Schémas de câblage du montage, branchement d'un va et vient et d'une prise de courant

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.
Le montage étant le même que celui du circuit d'un va et vient, les lampes seront simplement remplacées par des prises électriques sur les schémas de câblage et sur l'exemple du plan architectural :
Installer un va et vient : schéma de câblage du circuit avec connexions aux boîtiers des équipements
Câblage avec connexions aux boîtiers d'appareillages
Installation d'un va et vient : schéma de câblage du circuit d'un va et vient avec connexions dans boîte de dérivation ou tableau électrique
Câblage avec connexions dans boite de dérivation
Installation, câblage et branchement d'un va et vient
schema d'implantation du circuit électrique de l' interrupteur

Plan architectural

avec montage du circuit,

aide de câblage et photos des branchements !

Comment câbler un va et vient ?
schema d'implantation du circuit électrique de l' interrupteur
schema d'implantation du circuit électrique de l' interrupteur

Comment brancher

et câbler un montage

va et vient ?

Plan de montage de l'installation d'un va et vient
Câblage d'un va et vient sur plan architectural

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :

2 bornes relient les interrupteurs va et vient entre eux par l'intermédiaire des navettes

selon la situation de l'appareillage concerné.

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

2 bornes relient les interrupteurs va et vient entre eux par l'intermédiaire des navettes

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

selon la situation de l'appareillage concerné.
Comment brancher un va et vient ?

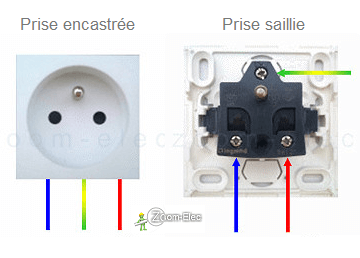

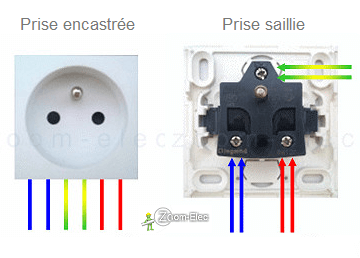

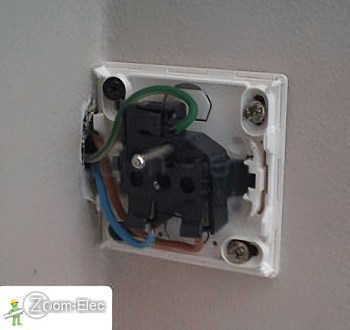

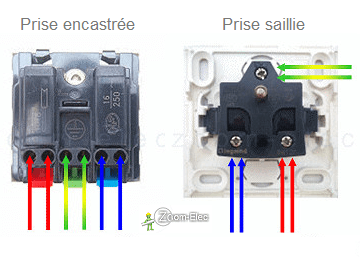

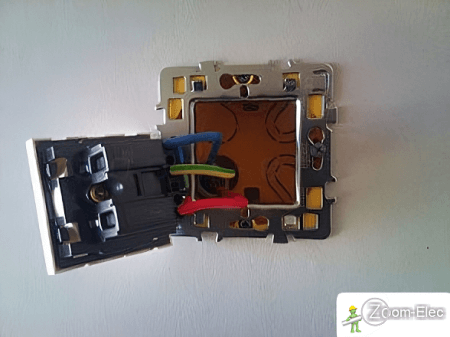

Branchement de prise électrique
Comment brancher une prise électrique ?

Norme électrique circuit d'éclairage, va et vient et prise commandée

Un circuit électrique d'éclairage, lampe(s) et/ou prise(s) commandée(s), doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A)

Schéma de principe d'un tableau électrique
Schéma d'un tableau électrique

Son câblage est réalisé en section 1,5mm² minimum avec :

Couleurs de câble et fil électrique

La phase, navettes  et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La phase, navettes  et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Norme électrique NF C 15-100
schema d'implantation du circuit électrique de l' interrupteur

L'essentiel de la

norme électrique !

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation


la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement situées dans même la pièce, dans le cas de plus de 2 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire

Prise commandée par télérupteur - boutons poussoirs

La norme électrique NF C 15-100 impose dans certaines pièces un point lumineux au centre de celle-ci :

Norme électrique NF C 15-100, équipement minimum

Interrupteur va et vient et prise commandée :

Interrupteur de calibre minimum 10A

(obligation de couper la phase)

Prise obligatoirement avec terre et protection enfant

(obturateur)

Fixation d'appareillage encastré : par vis

(griffes interdites)



Hauteur de pose :

Interrupteur de calibre minimum 10A
(obligation de couper la phase)

Prise obligatoirement avec terre et protection enfant

(obturateur)

Fixation d'appareillage encastré : par vis


(griffes interdites)



Hauteur de pose :

interrupteur va et vient - généralement entre 0,90 et 1,30 m du sol fini (standard axe 1,20m )

prise commandée - axe à 5 cm* minimum du sol fini (généralement 25 cm)

Norme accessibilité, le cas échéant

Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion.

Zoom-elec.com - Schema-electrique.net
Norme électrique NF C 15-100 actualisée
