Schéma électrique d'un va-et-vient

actualisé le

Le va-et-vient permet de commander un même éclairage depuis deux interrupteurs placés à des endroits différents et reliés entre eux par deux navettes.

On le retrouve dans les couloirs, les escaliers ou les grandes pièces.


Visualisez les schémas interactifs pour comprendre le principe de la double commande :


  • Le principe : Deux interrupteurs reliés entre eux par deux navettes. Selon leur position, le courant emprunte l'un ou l'autre chemin pour allumer ou éteindre la lampe.

  • Le circuit : La phase arrive sur le premier interrupteur. Les deux navettes assurent la liaison avec le second. Le retour lampe part de ce second interrupteur vers le point lumineux. Le neutre et la terre vont directement aux lampes.

Cette page explique la logique théorique du circuit va-et-vient. Pour les branchements concrets, retrouvez le guide de câblage et de branchement.


Toute intervention doit être réalisée hors tension, dans le respect de la norme NF C 15-100 et conformément aux prescriptions des fabricants.

Avant toute intervention, coupez l'alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

Schéma électrique interactif d'un va-et-vient

Le schéma électrique du va-et-vient donne le principe de montage du circuit : la phase est commandée par les deux interrupteurs va-et-vient (reliés par les navettes) pour alimenter les points lumineux, tandis que le neutre et la terre vont directement aux lampes.
ATTENTION :
la norme électrique n'autorise que 8 points d'éclairage par circuit
avec 2 prises commandées par interrupteur va-et-vient
Exemple avec 2 lampes :

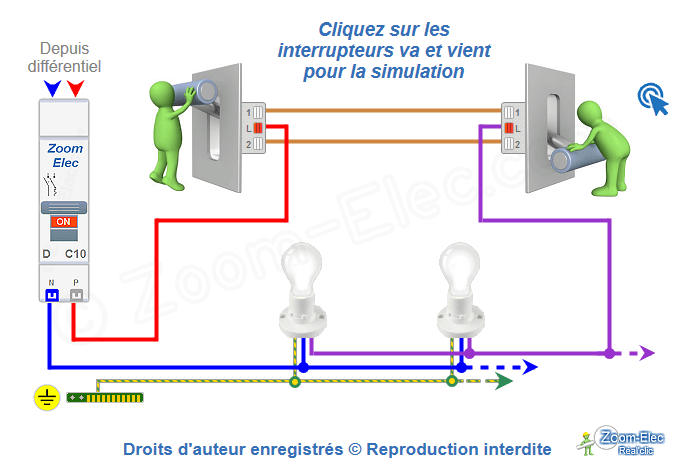

Schéma du va-et-vient

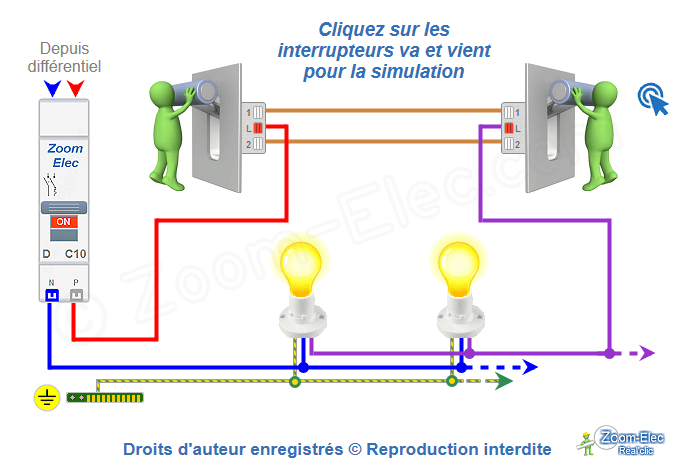

Schéma électrique d'un va-et-vient : position haut-haut, circuit fermé (état 4/4), retour lampe alimenté, lampes allumées.
Schéma électrique d'un va-et-vient : position bas-haut, circuit ouvert (état 3/4), retour lampe non alimenté, lampes éteintes.

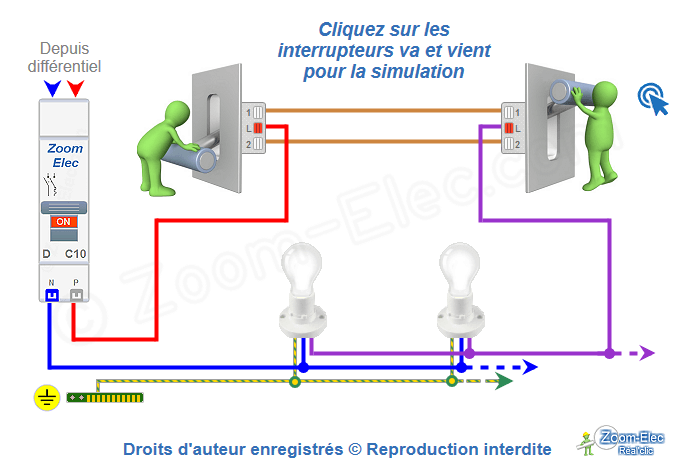

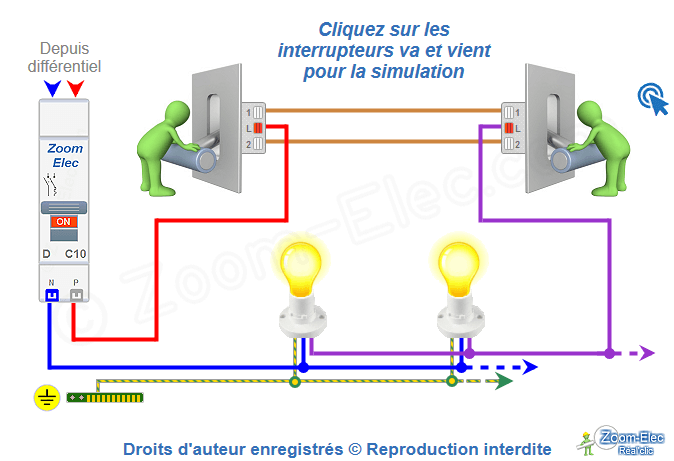

Schéma électrique d'un va-et-vient : position bas-bas, circuit fermé (état 2/4), retour lampe alimenté, lampes allumées.
Schéma électrique d'un va-et-vient : position haut-bas, circuit ouvert (état 1/4), retour lampe non alimenté, lampes éteintes.
Se rendre directement sur la page :
Câblage et branchement d'un va-et-vient

Fonctionnement d'un va-et-vient

  • Les interrupteurs va-et-vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents (ex: couloir, escalier...)

  • En inversant la position d'un des interrupteurs va-et-vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé.

  • Lorsque les 2 interrupteurs va-et-vient sont en positions à fermer le circuit, le cheminement de la phase par l'intermédiaire des navettes permet d'alimenter le ou les points d'utilisation.

  • À l'inverse, lorsqu'un des interrupteurs va-et-vient est en position à ouvrir le circuit, la phase ne peut circuler et le ou les points d'utilisation ne sont pas alimentés.

Schéma de principe d'un va-et-vient et cheminement de la phase

Les deux états de commutation




Avec le schéma de principe interactif du va-et-vient, on remarque :


  • En cliquant sur l'un des interrupteurs va-et-vient on observe le fonctionnement de celui-ci ainsi que le cheminement de la phase
  • Chaque interrupteur possède deux positions (1 et 2) qui déterminent la navette empruntée par la phase
  • Suivant la position des contacts, la phase arrive ou n'arrive pas au point d'utilisation

Le va-et-vient

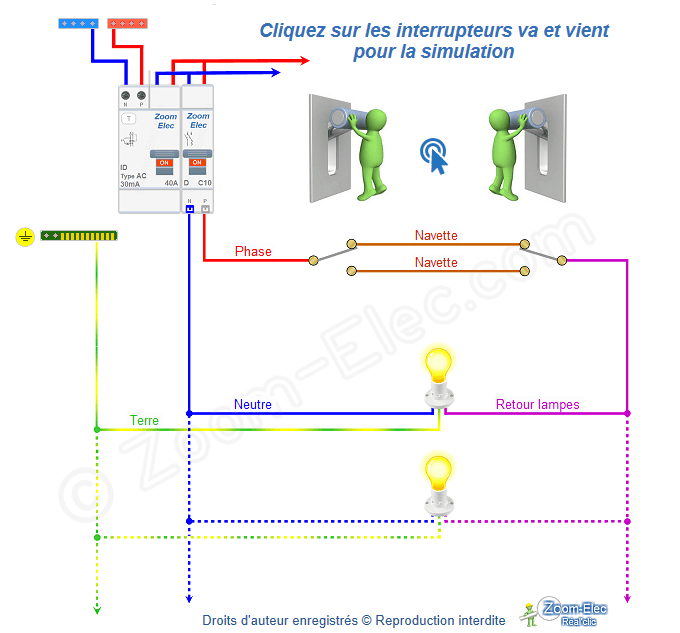

Schéma de principe ou développé interactif : simulation du circuit électrique et cheminement de la phase.

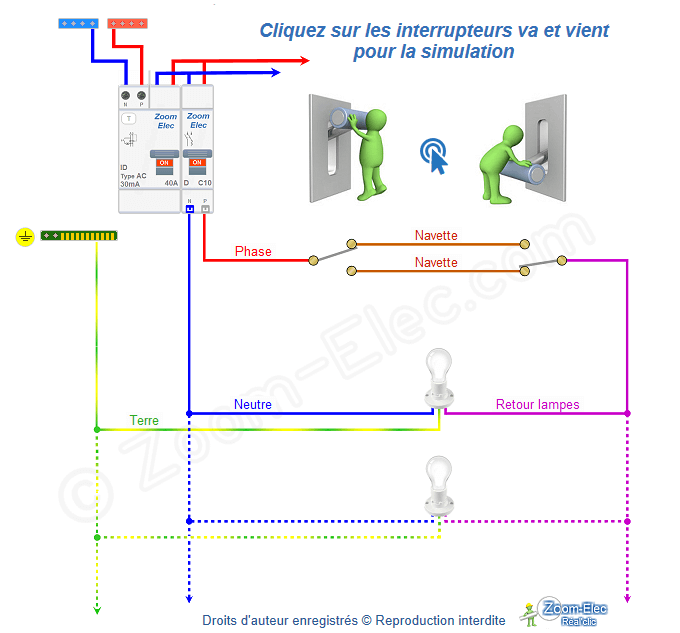

Schéma développé d'un va-et-vient : contacts 1 et 2 sur navette haute (état 4/4), lampes allumées.

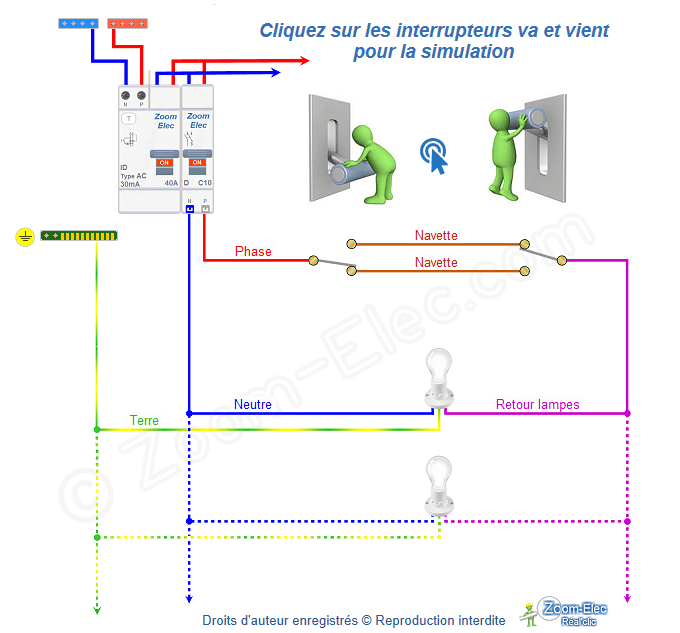

Schéma développé d'un va-et-vient : contact 1 sur navette basse, contact 2 sur navette haute (état 3/4), lampes éteintes.

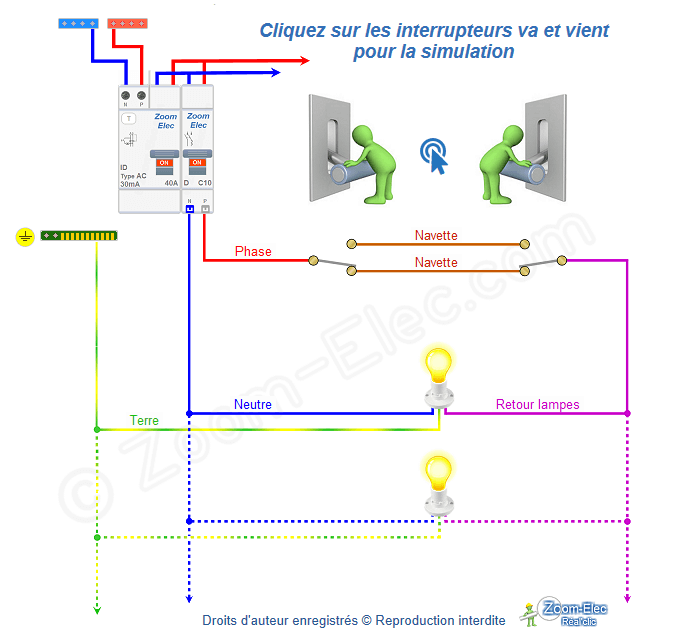

Schéma développé d'un va-et-vient : contacts 1 et 2 sur navette basse (état 2/4), lampes allumées.
Schéma développé d'un va-et-vient : contact 1 sur navette haute, contact 2 sur navette basse (état 1/4), lampes éteintes.

Rôle de la phase dans le circuit



Description du fonctionnement du circuit électrique du va-et-vient :

• La phase alimente en permanence le premier interrupteur va-et-vient

• Les deux navettes relient les deux interrupteurs et transportent la phase selon leur position

• Le retour alimente la ou les lampes lorsque le circuit est fermé

• Le neutre et la terre sont raccordés directement aux points d'utilisation

ATTENTION :
8 points d'éclairage maxi par disjoncteur,
2 prises commandées maxi par va-et-vient

Sécurité et conformité du circuit d'éclairage avant la mise en œuvre

L'interprétation du schéma électrique du va-et-vient s'inscrit obligatoirement dans le cadre réglementaire défini par la norme NF C 15-100.

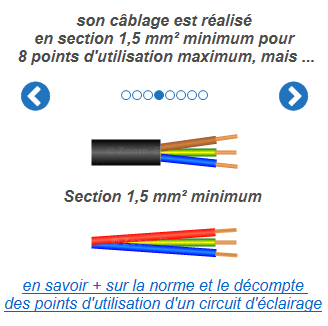

En tant qu'éclairage, ce circuit doit être alimenté en section 1,5 mm² minimum et doit être protégé à son origine par un dispositif différentiel ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (généralement 10 A) comportant un maximum de 8 points d'utilisation.
Norme NF C 15-100 pour l'éclairage
Les schémas électriques permettent de comprendre la logique du circuit et le rôle de chaque conducteur.

La mise en œuvre pratique du circuit, étape par étape, est détaillée dans le guide de câblage et de branchement d'un va-et-vient.
  • Comment réaliser la mise en œuvre du circuit d'un va-et-vient ?
  • Organisation des conducteurs sur le plan électrique
Mise en œuvre pratique du circuit d'un va-et-vient

Câblage, branchement d'un va-et-vient

Sécurité et utilisation des informations :



L'électricité présente des risques d'accidents graves. Avant toute intervention :


  • Éteignez les équipements sensibles.
  • Coupez le disjoncteur général.
  • Vérifiez l'absence de tension sur les circuits concernés.
  • Respectez la norme NF C 15-100 et utilisez du matériel conforme (marqué CE ou NF).

Pour plus de détails, consultez nos Conditions Générales d'Utilisation.



Conformité et sources :


Cette page est conforme à la norme NF C 15-100 (édition août 2024), applicable depuis août 2025 pour les installations électriques neuves ou rénovées en France. Les informations ont été validées par Zoom Elec, électricien qualifié et certifié et intègrent les dernières évolutions réglementaires.
