Utilisation et fonctionnement du double va et vient

  • Le circuit électrique d'un double va et vient est également nommé double commande va et vient, double allumage va et vient ou interrupteur double va et vient.



  • Les double va et vient sont utilisés pour commander deux circuits d'éclairages distincts de deux endroits différents avec un minimum de place.

 Exemple : séjour à 2 entrées/sorties (applique droite + plafond)...

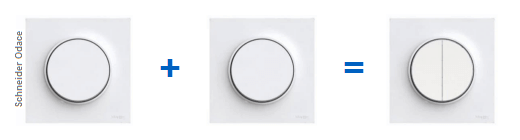

Double va et vient, double interrupteur va et vient ou interrupteur double va et vient
En inversant la position d'un des va et vient,  le mécanisme de celui-ci réalise un basculement de son contact, inversant l'état initial du circuit : ouvert ou fermé

Lorsque les deux va et vient du même circuit sont en positions à fermer celui-ci, le cheminement de la phase par l'intermédiaire des navettes permet d'alimenter le ou les points d'utilisations.

Á l'inverse, lorsqu'un des va et vient est en position à ouvrir le circuit, la phase ne peut circuler et le ou les points d'utilisations ne sont pas alimentés.

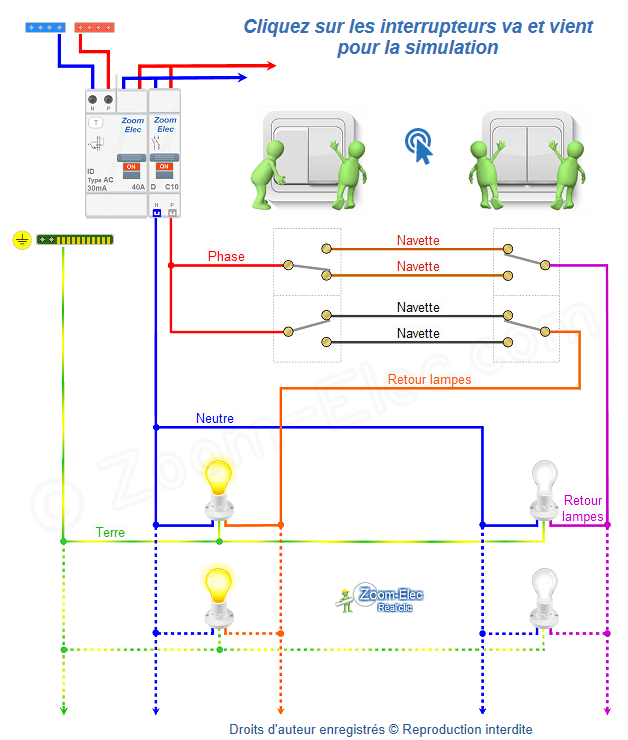

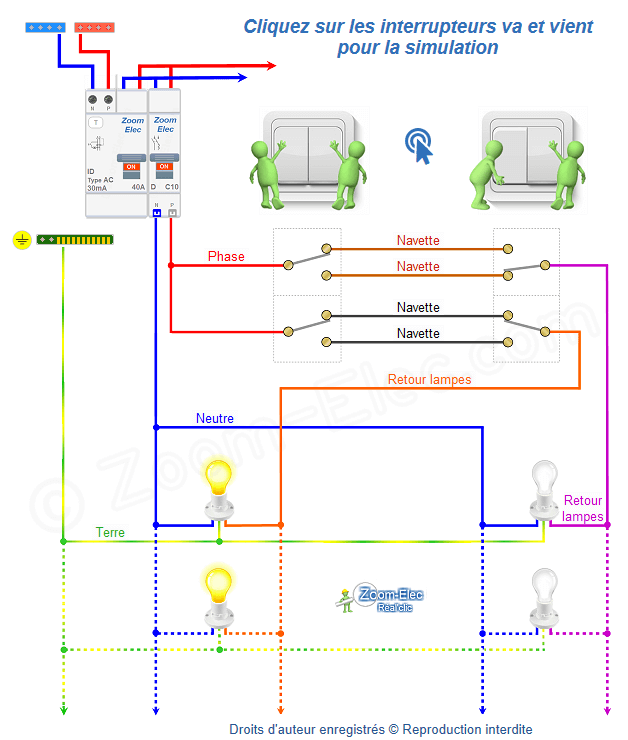

Schéma électrique d'un double va et vient

Avec le schéma électrique du double va et vient, on remarque :


  • En inversant la position initiale d'un des va et vient, on bascule son contact
  • Suivant la position des contacts des va et vient, la phase arrive ou n'arrive pas aux lampes

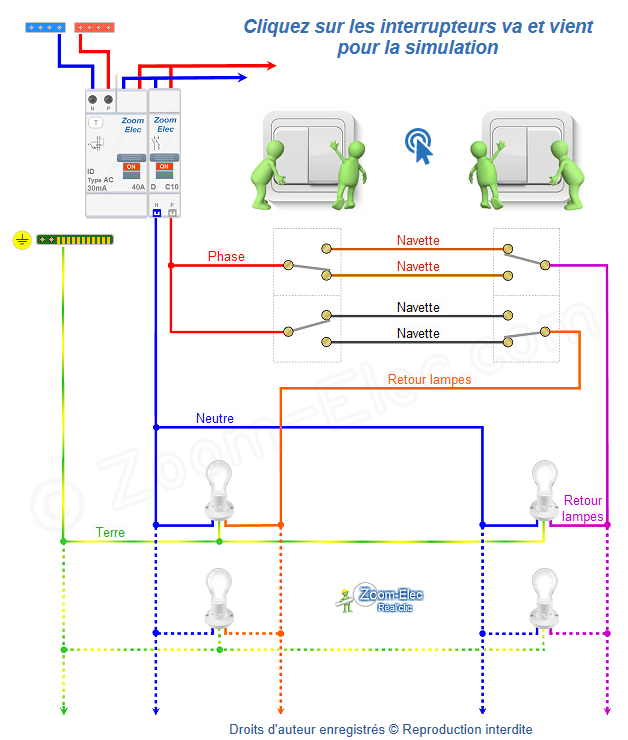

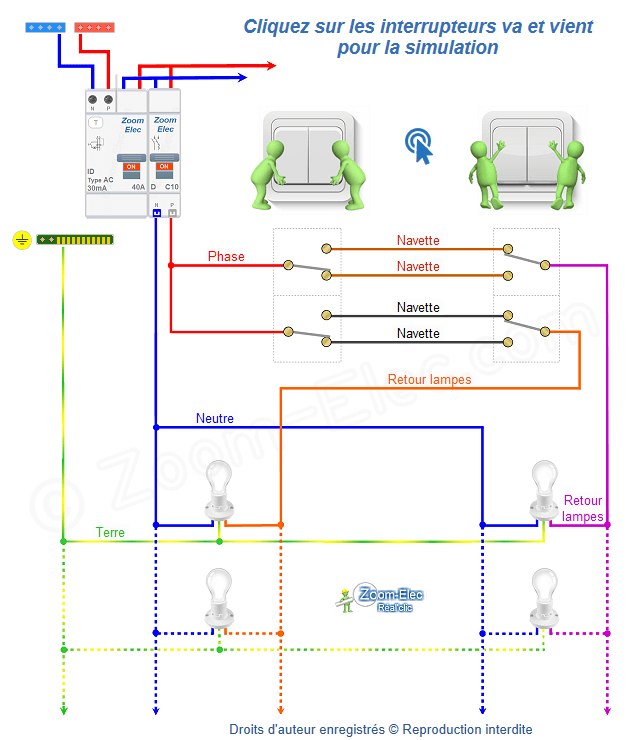

  • En cliquant sur les doubles va et vient du schéma électrique on observe le rôle de ceux-ci ainsi que la possibilité ou non du cheminement de la phase vers les 2 lampes

Schéma d'un double va et vient



Schéma électrique interactif de l'installation,

principe de câblage du circuit et de branchement du montage

Schéma et branchement d'un interrupteur double va et vient
Schema du double allumage va et vient
Cablage double va et vient
Schema de branchement du double va et vient
Schema electrique du double va et vient
Cablage du double va et vient
Câblage d'un va et vient double allumage
Schéma de-branchement d'un va et vient double allumage
Schema electrique du va et vient double allumage
Schema de branchement d'un interrupteur va et vient double allumage
Schéma de cablage du va et vient double allumage
Schema va et vient double allumage
Schema de câblage d'un double va et vient
Schema de branchement d'un va et vient double allumage
Schéma électrique va et vient double allumage
Schema d'un double va et vient

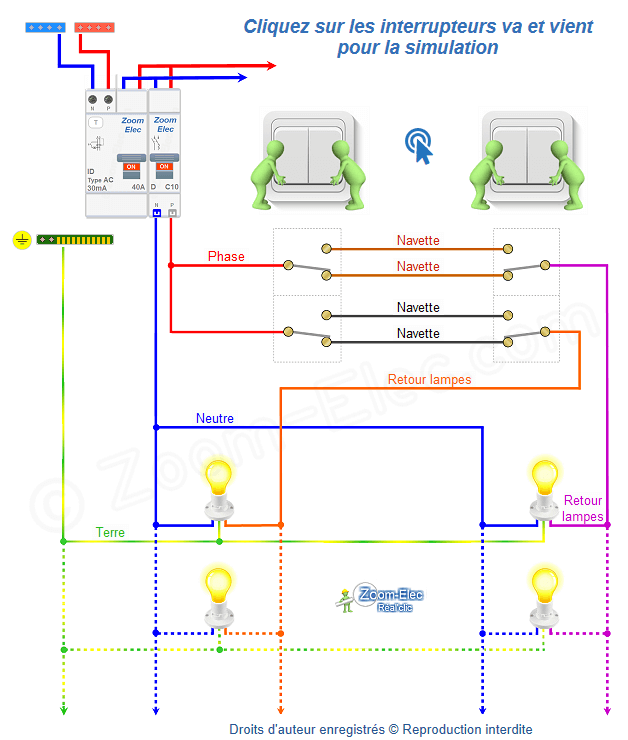

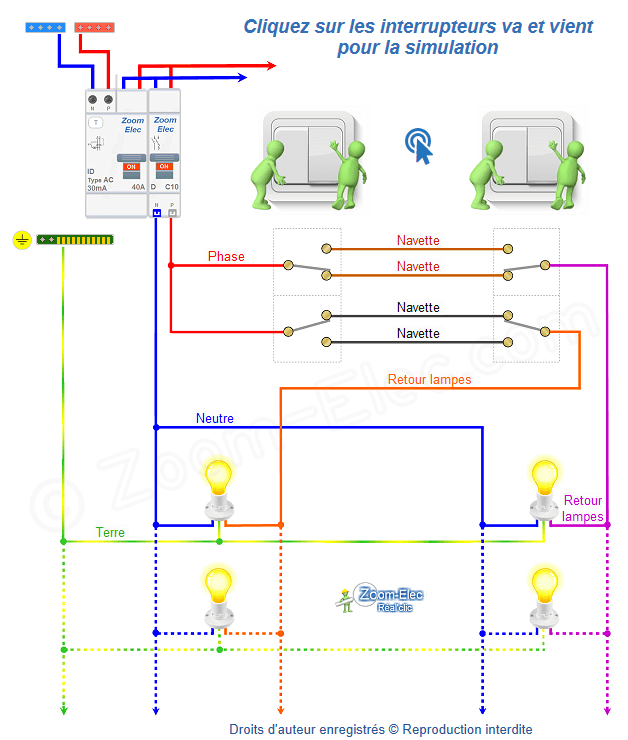

Description du schéma électrique du double va et vient :


  • La phase alimente les 2 contacts d'un des doubles va et vient en permanence
  • La phase chemine toujours vers les contacts du second double va et vient par l'intermédiaire des navettes
  • Suivant la position des contacts des doubles va et vient, la phase arrive ou n'arrive pas aux points d'utilisations.
  • Le neutre et la terre sont raccordés directement aux points d'utilisations

Rappel du fonctionnement d'un va et vient avec cheminement de la phase sur le schéma électrique interactif du circuit :

Schéma du va et vient
Comment brancher un double interrupteur ?

Branchement d'interrupteurs double va et vient

Comment brancher un double va et vient ?



  Rappel : 3 bornes sont utilisées pour brancher un interrupteur va et vient,



  • La borne rouge, P ou L (selon fabricants) reçoit la phase d'alimentation ou le retour vers le point d'utilisation selon la situation de l'appareillage concerné.
  • 2 bornes relient les interrupteurs va et vient entre eux par l'intermédiaire des navettes

Un interrupteur double va et vient aura par conséquent, le double de branchements :



  • Les 2 bornes rouge, P ou L du 1er double interrupteur va et vient reçoivent la phase d'alimentation avec un shunt entre ces 2 bornes (fils rouge sur le schéma)
  • Les bornes 1 et 2 des va et vient de gauche de chaque appareillage reçoivent les navettes relatives au circuit concerné (fils marron sur le schéma)
  • Les bornes 1 et 2 des va et vient de droite de chaque appareillage reçoivent les navettes relatives au circuit concerné (fils noir sur le schéma)
  • Les 2 bornes rouge, P ou L du 2eme double va et vient reçoivent les retours vers les points d'utilisations concernés (fils violet et orange sur le schéma)

Il est important de respecter la borne du commun de celles des navettes sur un interrupteur va et vient !

En cas de doute il est impératif de vérifier ces contacts avec un ohmmètre pour éviter les pannes à la mise en route !



Aucun repérage de branchement entre les bornes 1 et 2 n'est à respecter pour raccorder les navettes respectives de chaque va et vient.

Les couleurs utilisées ne sont que des exemples pour une facilité de mise en oeuvre et un meilleur repérage, la norme stipule :


  • La phase, toutes couleurs sauf bleu et vert/jaune
  • Le neutre en bleu
  • La terre en vert/jaune

Branchement d'un double va et vient




Branchement d'un double va et vient Legrand Céliane ou Mosaic :

Branchement d'un double va et vient Legrand

Branchement d'un interrupteur double va et vient Debflex Diam 2 :

Branchement va et vient double

Branchement d'un double va et vient Lexman ou Zeiger :

Branchement d'un double va et vient

Branchement d'interrupteur double va et vient Debflex Emeraude :

Branchement d'un interrupteur double va et vient, double commande va et vient ou double allumage va et vient

Schéma de câblage du montage et branchement d'un va et vient

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Exemple de schémas de câblage et de branchement du montage d'un va et vient :

Comment brancher un double interrupteur va et vient ?
Avec connexions aux boîtiers d'appareillages Avec connexions dans boite de dérivation

Norme d'alimentation d'un double va et vient

 Le montage du circuit électrique d'un double va et vient doit être alimenté en section 1,5 mm² minimum protégé à son origine par un dispositif différentiel  30 mA avec en complément un disjoncteur de calibre 16 A maximum (généralement 10 A) comportant un maximum de 8 points d'utilisation (maximum 2 prises commandées par va et vient).

Norme d'alimentation d'un double va et vient

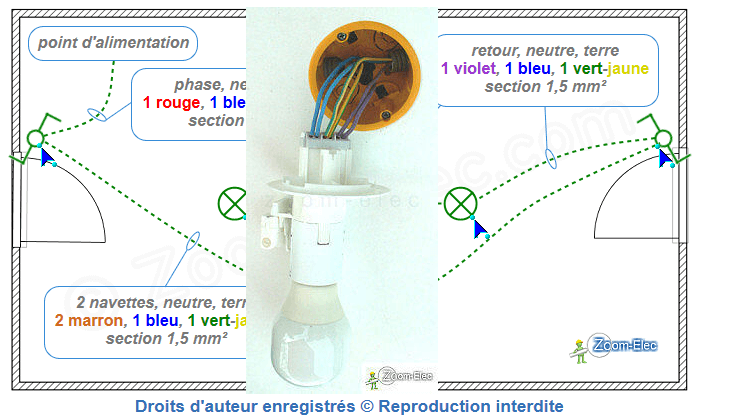

Commment câbler et brancher un va et vient ?

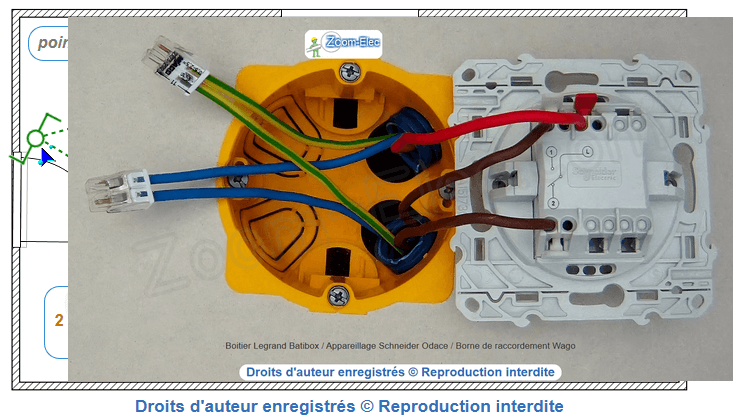

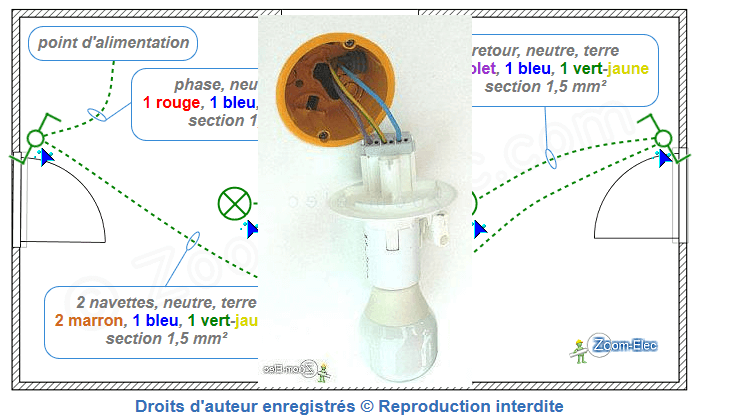

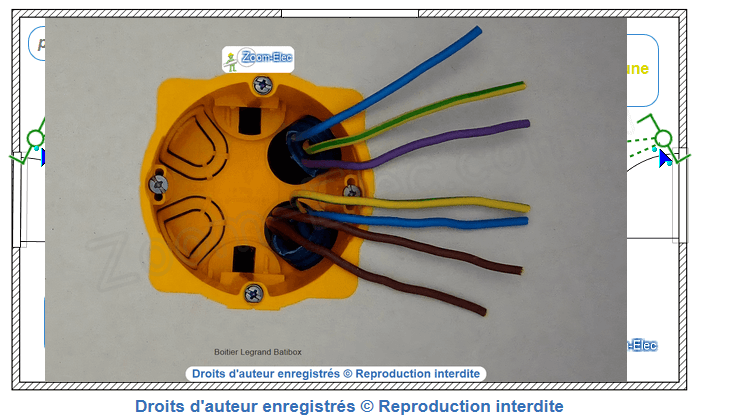

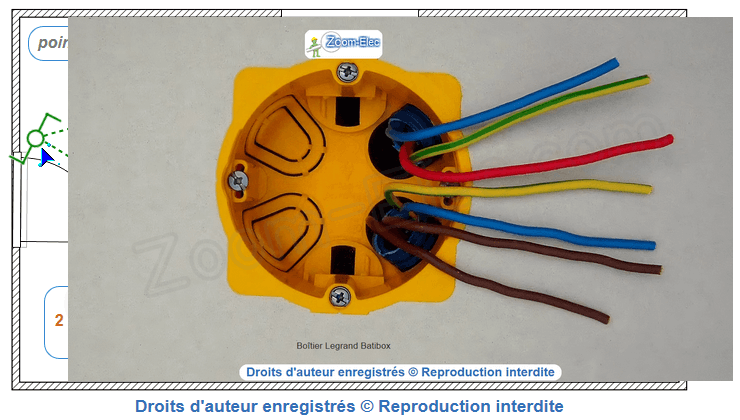

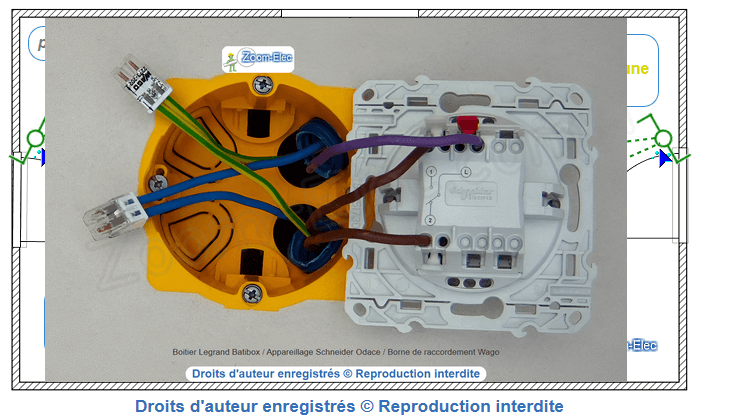

Avec le plan architectural et les photos des branchements à effectuer, réaliser votre montage facilement pour câbler et brancher un double va et vient en effectuant deux fois la procédure !

  • Comment réaliser le montage d'un va et vient ?
  • Plan de l'installation, comment installer un va et vient
Câblage du circuit d'un va et vient
Montage, câblage et branchement d'un va et vient
