Comment installer un interrupteur simple allumage ?

actualisé le

En bref : Installer un interrupteur simple allumage : principe, sécurité et liens directs vers les schémas et tutoriels.



Ce que vous apprendrez


  • Les règles essentielles de la NF C 15-100 applicables aux interrupteurs.
  • Le schéma de principe d’un interrupteur simple allumage.
  • Comment réaliser proprement le câblage (checklist sécurité incluse).
  • Les variantes : double allumage, prise commandée, voyants (avec schémas dédiés).
Installer un interrupteur simple allumage consiste à mettre en œuvre un circuit d’éclairage conforme à la norme NF C 15-100, depuis un point de commande unique.

Cette page présente les principes d’installation, le fonctionnement du circuit et donne accès aux schéma électrique ainsi qu’aux pages dédiées au câblage et raccordement, selon votre configuration.

Les montages associés (double interrupteur, interrupteur avec voyant, prise commandée) sont également accessibles depuis cette page.
Prenez toujours connaissance des notices constructeurs avant installation.
Zoom sur l'installation d'un interrupteur simple allumage conforme à la norme NF C 15-100
Avant toute intervention, coupez l’alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

FAQ sur l'interrupteur

Questions essentielles

Oui, un interrupteur va-et-vient peut être utilisé en simple allumage en n’utilisant que 2 bornes sur les 3 disponibles.


 Branchement d'un interrupteur

Le choix d’un interrupteur dépend principalement du mode de pose et de l’environnement. Un interrupteur en saillie se fixe directement sur le mur. Un interrupteur encastré nécessite un boîtier intégré dans la cloison, seule la façade reste visible. Pour les locaux humides ou une installation extérieure, un interrupteur étanche est obligatoire.

Oui, mais la norme limite à deux prises commandées maximum sur un même interrupteur et uniquement dans la même pièce.


 Prise commandée par interrrupteur

Un interrupteur simple commande un seul circuit d’éclairage. Un interrupteur double contrôle deux circuits distincts depuis un même emplacement.


 L'interrupteur double allumage

Normes NF C 15-100

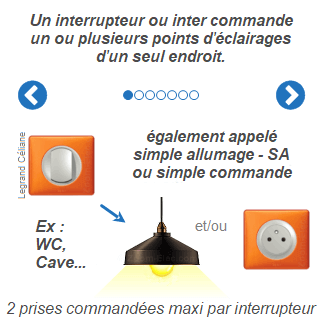

Un interrupteur est utilisé pour commander un ou plusieurs points d'utilisation d'un seul et unique endroit.
ex : cave, wc ...

Un interrupteur va et vient. disposant de 3 bornes pour effectuer les branchements, seules 2 bornes seront raccordées lorsque celui-ci est utilisé en interrupteur (1 borne restant libre).

Le montage d'un interrupteur est également nommé simple allumage (SA) ou simple commande.

Son circuit est réalisé en section 1,5 mm² minimum, protégé à son origine par protection différentielle ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (conseillé 10 A) comportant un maximum de 8 points d'utilisation (avec 2 prises commandées maximum par interrupteur).
Calibre disjoncteur Section
minimum		 Nombre
de points
16 A maxi
conseillé 10 A		 1,5 A 8 maxi
Illustration personnage Zoom-Elec
Norme NF C 15-100 circuit éclairage

Règles d

’

installation de l

’

interrupteur




  • De calibre minimum 10 A (obligation de couper la phase)
  • Fixation d'appareillage encastré : par vis (griffes interdites, hors rénovation)

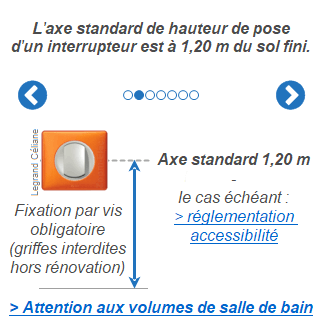

  • Hauteur de pose d'un interrupteur : entre 0,90 et 1,30 m du sol fini (en général axe 1,20 m)
Réglementation relative à l'accessibilité, le cas échéant :

> Appareillages manuel de commande

Fonctionnement de l'interrupteur

En changeant la position d’un interrupteur, l’état de son contact interne bascule entre ouvert et fermé. Lorsque le contact est fermé, le courant circule jusqu’à la lampe, qui s’allume.


Avec l'interactivité du schéma électrique de l'interrupteur et la visualisation du cheminement de la phase, vous pouvez observer le principe du montage ainsi que son fonctionnement :
Illustration personnage Zoom-Elec
  • Schema du circuit d'un interrupteur
Schéma du circuit d'un interrupteur

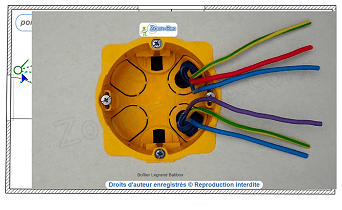

Installer un interrupteur

Câblage


Le câblage dépend des caractéristiques de votre installation. Vous pouvez réaliser les branchements au niveau des boîtiers de l'appareillage et du DCL ou effectuer les raccordements dans une boîte de dérivation ou le tableau électrique. Voir les guides :

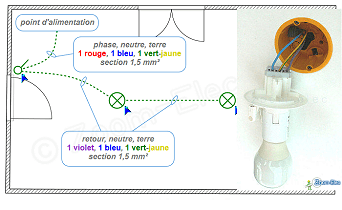

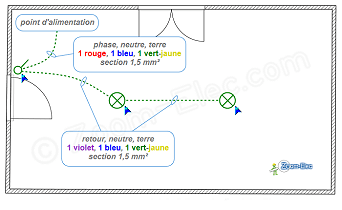

Le plan architectural de l'installation du circuit électrique d'un interrupteur vous permet de réaliser le montage du câblage. Voir les étapes :

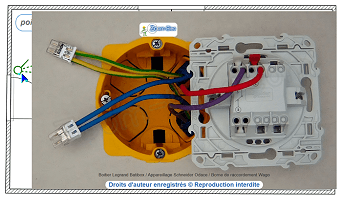

Raccordement

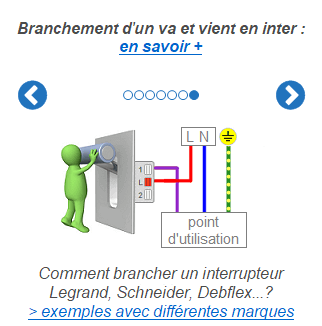

Les exemples de raccordement sur différents appareillages vous informe des branchements à effectuer. Voir le tutoriel :
Vous pourrez ainsi installer un interrupteur plus facilement  pour commander votre éclairage !

Autres configurations

Prise commandée



Une prise de courant commandée (interdite dans une salle de bain, salle d'eau et WC) est considérée comme un point d'utilisation.
La norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire.
Prise commandée par interrupteur

Le double interrupteur



Un double interrupteur ou interrupteur double est utilisé pour commander deux circuits d'éclairages distincts d'un seul endroit avec un minimum de place.
Installation d'un double interrupteur

Interrupteurs avec voyant (témoin ou lumineux)

Interrupteur avec voyant témoin ou lumineux
  • Un interrupteur avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampe(s) directement sur l'appareillage,



  • un interrupteur à voyant lumineux permet de le localiser dans l'obscurité.

Questions complémentaires

La norme NF C 15-100 impose une section minimum de 1,5 mm² pour les circuits d’éclairages et donc les interrupteurs.


 Norme NF C 15-100 sur l'éclairage

Seule la phase (généralement fil rouge) et le retour lampe sont branchés à l’interrupteur (sauf cas particulier).


 Branchement d'un interrupteur

Non. Le neutre va directement au point lumineux ou au DCL. Seule la phase est coupée par l’interrupteur (sauf cas particulier).


 Plan du circuit d'un interrupteur

Les interrupteurs doivent généralement être installés du côté ouvrant de la porte à une hauteur comprise entre 0,90 m et 1,30 m du sol fini (généralement axe 1,20 m).


Attention aux volumes de salle de bain et salle d'eau !


 Norme électrique éclairage

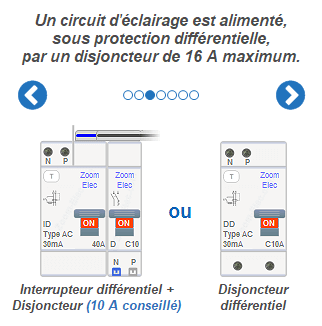

Le circuit doit être protégé par un disjoncteur 16 A maximum (conseillé en 10 A), associé à un dispositif différentiel 30 mA.


 La norme sur l'éclairage

Un circuit d'éclairage peut inclure jusqu’à 8 points d’utilisation maximum, y compris prises commandées (ces dernières étant limitées à 2 par interrupteur).


 Norme NF C 15-100 éclairage

Sécurité et utilisation des informations :



L’électricité présente des risques d’accidents graves. Avant toute intervention :


  • Éteignez les équipements sensibles.
  • Coupez le disjoncteur général.
  • Vérifiez l’absence de tension sur les circuits concernés.
  • Respectez la norme NF C 15-100 et utilisez du matériel conforme (marqué CE ou NF).

Pour plus de détails, consultez nos Conditions Générales d’Utilisation.



Conformité et sources :


Cette page est conforme à la norme NF C 15-100 (édition août 2024), applicable depuis août 2025 pour les installations électriques neuves ou rénovées en France. Les informations ont été validées par Zoom Elec, électricien qualifié et certifié et intègrent les dernières évolutions réglementaires.
