Schéma électrique
d'un interrupteur simple allumage
Schéma électrique de l'interrupteur simple allumage
Utilisation et fonctionnement d'un interrupteur
Schéma de principe du circuit de l'interrupteur
Norme d'alimentation, montage du câblage et branchement d'un interrupteur
Utilisation et fonctionnement d'un interrupteur
Schéma de principe du circuit de l'interrupteur
Norme d'alimentation, montage du câblage et branchement d'un interrupteur
Zoom-Elec sur l'interrupteur et mise en garde
Avant toute intervention sur
une installation électrique :
une installation électrique :
- Éteindre ou débrancher
les équipements sensibles,
- Déclencher le disjoncteur général
les équipements sensibles,
- Déclencher le disjoncteur général
- Vérifier la hors tension
du ou des circuits
électriques concernés.
du ou des circuits
électriques concernés.
Branchement d'un va et vient en inter :
• Phase = borne rouge, L ou P
• Lampe = borne 1 (la borne 2 reste libre)
• Phase = borne rouge, L ou P
• Lampe = borne 1 (la borne 2 reste libre)
L = Phase
N = Neutre
N = Neutre
Comment brancher un interrupteur
Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques
Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques
Comment fonctionne un interrupteur ?
Comment câbler son circuit ?
plusieurs montages possibles !
Comment câbler son circuit ?
plusieurs montages possibles !
Voir le schéma électrique de l'interrupteur
(interactif avec phase virtuelle)
(interactif avec phase virtuelle)
un interrupteur ne peut alimenter
que 2 prises commandées maximum,
de plus, situées dans la même pièce !
que 2 prises commandées maximum,
de plus, situées dans la même pièce !
Si plus de 2 prise :
télérupteur,
contacteur...
obligatoire
télérupteur,
contacteur...
obligatoire
Chaque prise compte
pour un point d'utilisation
pour un point d'utilisation
son câblage est réalisé
en section 1,5 mm² minimum pour
8 points d'utilisation maximum, mais ...
en section 1,5 mm² minimum pour
8 points d'utilisation maximum, mais ...
Section 1,5 mm² minimum
Un circuit d'éclairage est alimenté,
sous protection différentielle,
par un disjoncteur de 16A maximum.
sous protection différentielle,
par un disjoncteur de 16A maximum.
Interrupteur différentiel +
Disjoncteur (10A conseillé)
Disjoncteur (10A conseillé)
Disjoncteur
différentiel
différentiel
L'axe standard de hauteur de pose
d'un interrupteur est à 1,20 m du sol fini.
d'un interrupteur est à 1,20 m du sol fini.
Axe standard 1,20 m
Fixation par vis obligatoire
(griffes interdites
hors rénovation)
Voir la réglementation accessibilité
Fixation par vis obligatoire
(griffes interdites
hors rénovation)
Voir la réglementation accessibilité
Un interrupteur ou inter commande
un ou plusieurs points d'éclairages
d'un seul endroit.
un ou plusieurs points d'éclairages
d'un seul endroit.
également appelé
simple allumage - SA
ou simple commande
simple allumage - SA
ou simple commande
Ex :
WC,
Cave...
WC,
Cave...
2 prises commandées maxi par interrupteur
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Les calibres des protections sont donnés aux maxima.

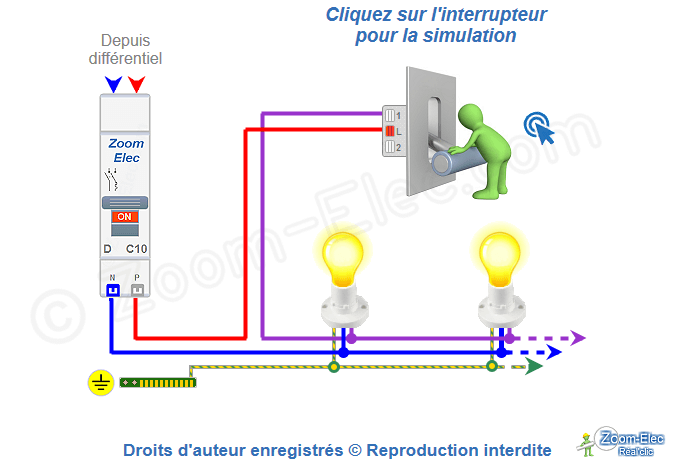

Schéma électrique de l'interrupteur simple allumage
Le schéma électrique de l'interrupteur simple allumage donne le principe de câblage du montage ainsi que les raccordements du circuit à partir d'un disjoncteur pouvant être employé pour d'autres départs
.
ATTENTION :
la norme électrique n'autorise que 8 points d'éclairage par circuit avec 2 prises commandées par interrupteur
Exemple avec 2 lampes :

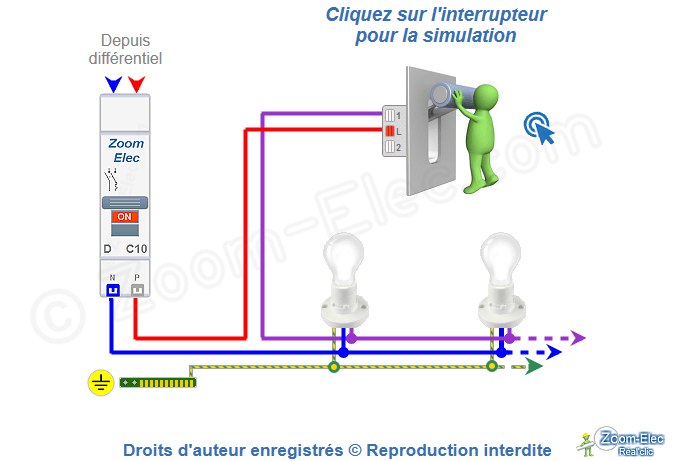

Schéma d'un interrupteur
Cliquez sur l'interrupteur
pour la simulation
Se rendre directement sur la page :
Utilisation et fonctionnement d'un interrupteur
•
Le circuit électrique d'un interrupteur est également nommé simple commande ou SA pour simple allumage.
•
Les interrupteurs sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit (ex: cave, wc...)
•
En inversant la position d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
•
Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation.
•
Á l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisations ne
sont pas alimentés.
•
Le circuit électrique d'un interrupteur est également nommé simple commande ou SA pour simple allumage.
•
Les interrupteurs sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit (ex: Cave, wc...)
•
En inversant la position d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
•
Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation.
•
Á l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisation ne sont pas alimentés.
•
Le circuit électrique d'un interrupteur est également nommé simple commande ou SA pour simple allumage.
•
Les interrupteurs sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit (ex: Cave, wc...)
•
En inversant la position d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
•
Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation.
•
Á l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisation ne sont pas alimentés.

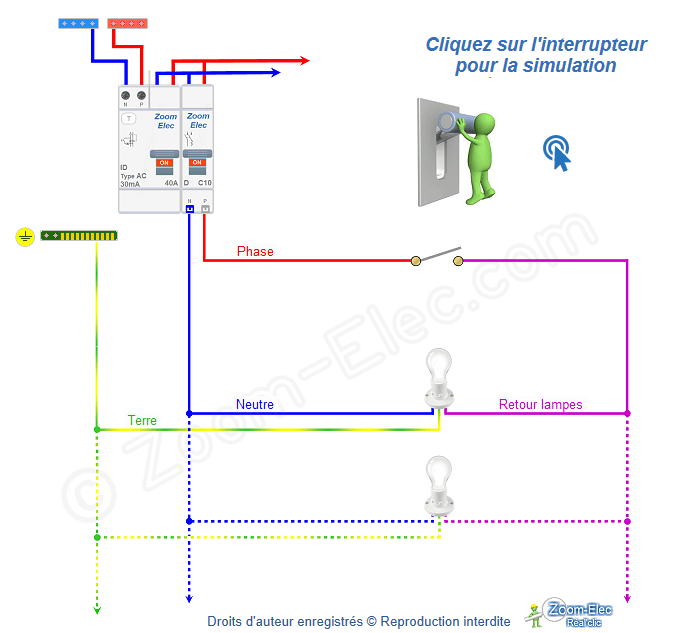

Schéma de principe du circuit de l'interrupteur simple allumage
Schéma de principe du circuit
de l'interrupteur simple allumage
Avec le schéma de principe interactif de l'interrupteur, on remarque :
•
En cliquant sur l'interrupteur on observe le fonctionnement de celui-ci ainsi que le cheminement de la phase
•
En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé
•
Suivant la position de ce contact, la phase arrive ou n'arrive pas au point d'utilisation
•
En cliquant sur l'interrupteur on observe le fonctionnement de celui-ci ainsi que le cheminement de la phase
•
En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé
•
Suivant la position de ce contact, la phase arrive ou n'arrive pas au point d'utilisation
•
En cliquant sur l'interrupteur on observe le fonctionnement de celui-ci ainsi que le cheminement de la phase
•
En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé
•
Suivant la position de ce contact, la phase arrive ou n'arrive pas au point d'utilisation

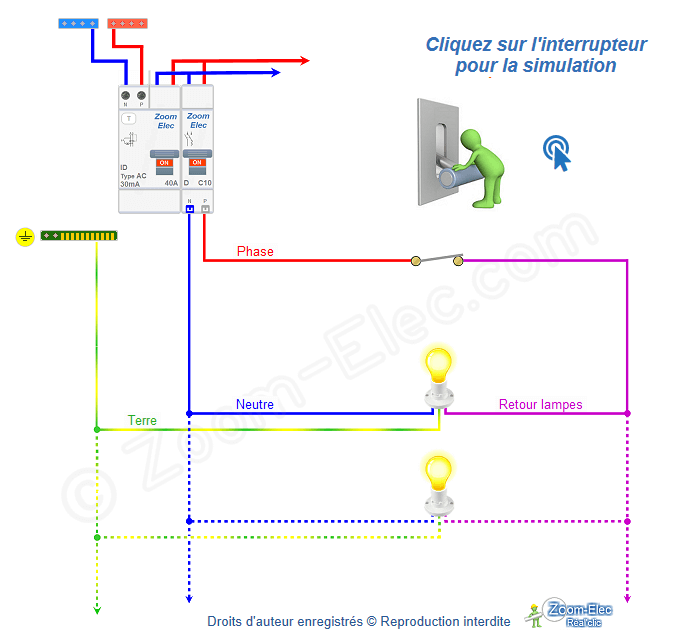

Interrupteur simple allumage
Schéma de principe ou développé interactif,
simulation de fonctionnement du circuit électrique
Interrupteur simple allumage
Schéma de principe ou développé interactif,
simulation de fonctionnement du circuit électrique
Cliquez sur l'interrupteur
pour la simulation
Description du fonctionnement du circuit électrique de l'interrupteur :
•
La phase alimente l'interrupteur en permanence
•
Le retour alimente la ou les lampes lorsque le circuit est fermé
•
Le neutre et la terre sont raccordés directement
au point d'utilisation•
La phase alimente l'interrupteur en permanence
•
Le retour alimente la ou les lampes lorsque le circuit est fermé
•
Le neutre et la terre sont raccordés directement
au point d'utilisationNorme d'alimentation, montage du câblage et branchement d'un interrupteur
Le montage du circuit électrique d'un interrupteur doit être alimenté en section 1,5mm² minimum et doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation
(maximum 2 prises commandées par interrupteur).
Plan architectural
avec montage du circuit,
guide de câblage et photos des branchements !
Branchement d'un interrupteur :
L'interrupteur dispose de 2 bornes pour réaliser son raccordement :
Comment
brancher et câbler
un interrupteur ?
•
1 borne reçoit la phase d'alimentation
•
1 borne reçoit le retour du ou des points d'utilisation
Étant souvent remplacé par un interrupteur va et vient, une borne restera libre dans ce cas :
Il faut simplement ne pas utiliser une des bornes pour transformer un va et vient en interrupteur, le branchement d'un interrupteur va et vient en simple allumage est effectué par le fait de ne pas utiliser la borne 2 de celui-ci (voir lien suivant).
