Schéma électrique et branchement d'un télérupteur avec bouton poussoir à voyant témoin
Voyant allumé = Lampe allumée
Voyant éteint = Lampe éteinte
Voyant éteint = Lampe éteinte
- Utilisation et principe de fonctionnement du circuit électrique
- Schéma du télérupteur avec bouton poussoir à voyant témoin
- Branchement d'un bouton poussoir avec voyant témoin
- Schéma de câblage du montage et branchement d'un télérupteur
- Norme d'alimentation, câbler et brancher un télérupteur - boutons poussoirs
- Schéma du télérupteur avec bouton poussoir à voyant témoin
- Branchement d'un bouton poussoir avec voyant témoin
- Schéma de câblage du montage et branchement d'un télérupteur
- Norme d'alimentation, câbler et brancher un télérupteur - boutons poussoirs
Zoom-Elec :
télérupteur et boutons poussoirs témoins
Commande 1 ou plusieurs éclairages (8 maxi)
de plus de 2 endroits différents, > en savoir +
Hauteur de pose :
axe standard d'un bouton poussoir, 1,20 m du sol fini
> Réglementation accessibilité, le cas échéant
Fixation :
les boutons poussoirs doivent être fixés par vis
(griffes interdites hors rénovation)
Circuit :
disjoncteur conseillé 10 A (16 A maxi), section 1,5 mm²,
alimentation située à l'extérieur par câble
Schéma électrique
et branchement d'un
télérupteur avec bouton poussoir
à voyant témoin
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Les calibres des protections sont donnés aux maxima.
Utilisation et principe de fonctionnement du circuit électrique d'un télérupteur unipolaire
•
Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
•
A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
•
Le cheminement de la phase par l'intermédiare du contact du télérupteur permet d'alimenter ou pas la ou les lampes.
•
Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :
•
Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
•
A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
•
Le cheminement de la phase par l'intermédiare du contact du télérupteur permet d'alimenter ou pas la ou les lampes.
•
Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :
•
Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
•
A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
•
Le cheminement de la phase par l'intermédiare du contact du télérupteur permet d'alimenter ou pas la ou les lampes.
•
Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :
•
Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)
•
Neutre alimentant le télérupteur (repère A2)
•
Phase d'alimentation du ou des points d'utilsation (repère 1)
•
Retour de phase vers le ou les points d'utilisation (repère 2)
•
Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)
•
Neutre alimentant le télérupteur (repère A2)
•
Phase d'alimentation du ou des points d'utilsation (repère 1)
•
Retour de phase vers le ou les points d'utilisation (repère 2)
Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase
(et non le neutre)
.
Lorsque l'on souhaite couper simultanément la phase et le neutre d'un circuit, il conviendra d'utiliser un télérupteur bipolaire (2 contacts).

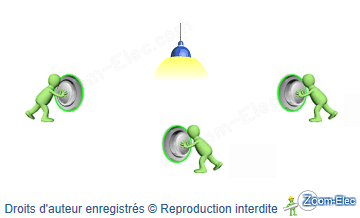

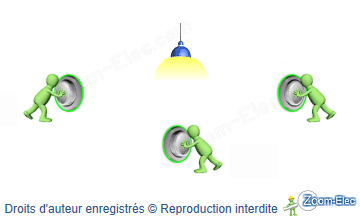

Les voyants témoins des boutons poussoirs raccordés entre le retour de lampe et le neutre deviennent lumineux en même temps que le ou les points d'utilisation
•
Lampe éteinte = Voyant éteint
•
Lampe allumée = Voyant allumé
Témoigne de l'état de la lampe
Un voyant filaire peut être utilisé en fonction témoin ou lumineux selon son branchement et son mode allumage/extinction adopté, contrairement à un voyant embrochable à connexions définies

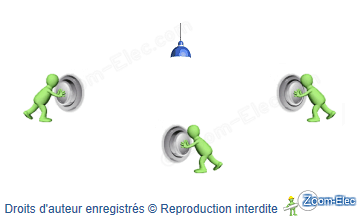

Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité

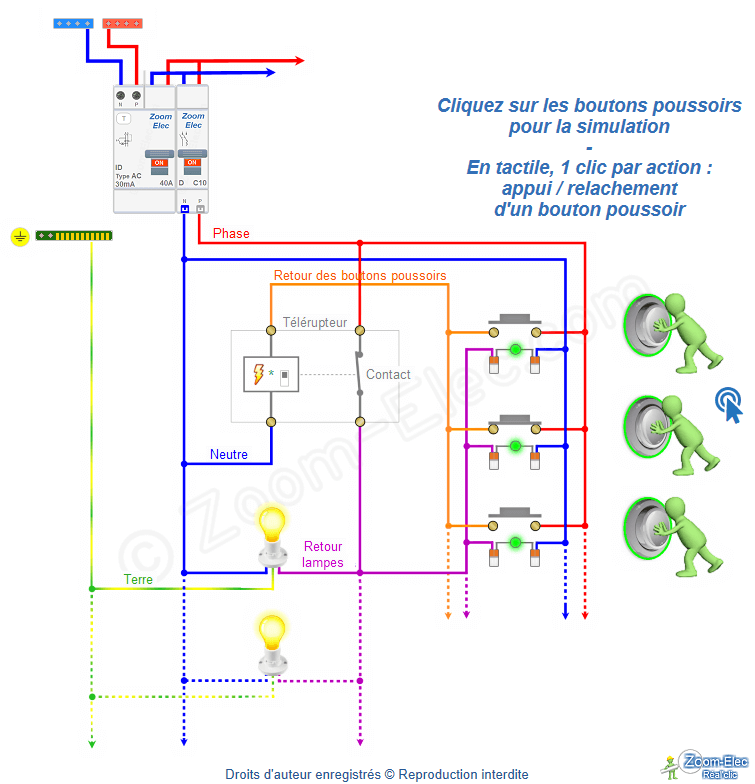

Schéma électrique du télérupteur avec bouton poussoir à voyant témoin
Avec le schéma électrique du télérupteur unipolaire avec boutons poussoirs à voyant témoin, on remarque :
•
En appuyant sur un des boutons poussoirs on alimente le télérupteur
•
A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)
•
Suivant la position de ce contact, la phase arrive ou n'arrive pas aux points d'utilisation et aux voyants
•
Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position
•
Les télérupteurs modulaires disposent également d'une commande manuelle* pour basculer leurs états
•
En appuyant sur un des boutons poussoirs on alimente le télérupteur
•
A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)
•
Suivant la position de ce contact, la phase arrive ou n'arrive pas aux
points d'utilisationet aux voyants
•
Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position
•
Les télérupteurs modulaires disposent également d'une commande manuelle* pour basculer leurs états
•
En appuyant sur un des boutons poussoirs on alimente le télérupteur
•
A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)
•
Suivant la position de ce contact, la phase arrive ou n'arrive pas aux
points d'utilisationet aux voyants
•
Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position
•
Les télérupteurs modulaires disposent également d'une commande manuelle
*pour basculer leurs états
Télérupteur avec boutons poussoirs à voyant témoin
Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage
Télérupteur avec boutons poussoirs à voyant témoin
Schéma électrique interactif de l'installation,
principe de câblage du circuit et
de branchement du montage
Cliquer sur les poussoirs pour la simulation
1 clic par action en tactile
appui / relachement
d'un bouton poussoir
1 clic par action en tactile
appui / relachement
d'un bouton poussoir

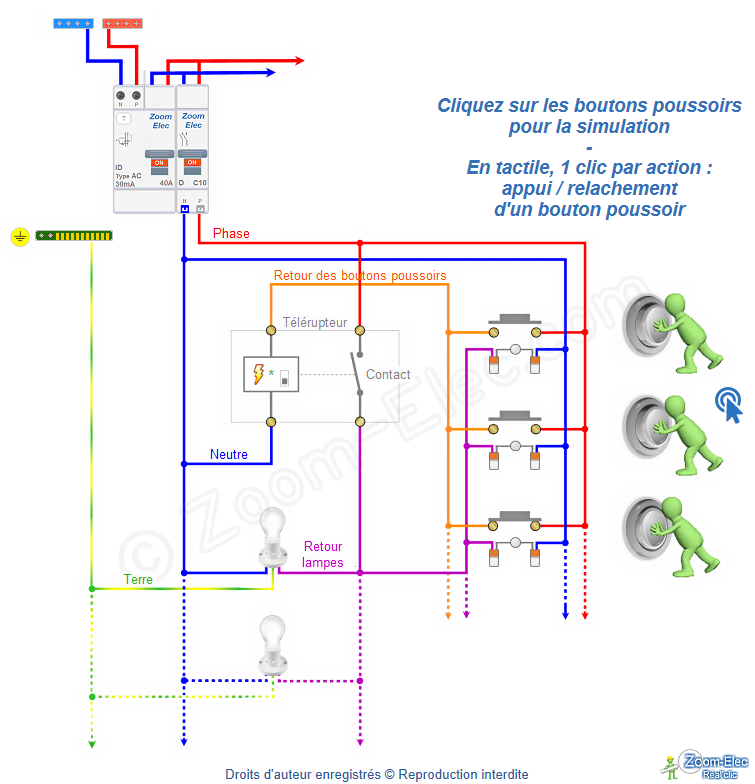

Description du schéma électrique du télérupteur unipolaire avec boutons poussoirs à voyant témoin :
•
La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.
•
Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
•
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas aux
éclairageset aux voyants.
•
Le neutre est raccordé directement au télérupteur, aux voyants et aux
éclairages.
•
La terre est raccordée directement aux
points d'utilisation•
La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.
•
Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
•
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas aux
éclairageset aux voyants.
•
Le neutre est raccordé directement au télérupteur, aux voyants et aux
éclairages.
•
La terre est raccordée directement aux points d'utilisation
•
La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.
•
Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
•
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas aux
éclairageset aux voyants.
•
Le neutre est raccordé directement au télérupteur, aux voyants et aux
éclairages.
•
La terre est raccordée directement aux
points d'utilisationRappel du fonctionnement d'un télépteur avec cheminement de la phase sur le schéma électrique interactif du circuit :

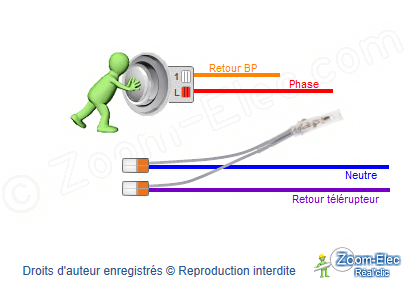

Branchement d'un bouton poussoir avec voyant témoin
Comment brancher un bouton poussoir avec un voyant témoin ?
Un bouton poussoir dispose de 2 bornes pour effectuer les branchements :
•
1 borne reçoit la phase d'alimentation
•
1 borne reçoit le retour des boutons poussoirs (retour BP)
•
1 borne reçoit la phase d'alimentation
•
1 borne reçoit le retour des boutons poussoirs (retour BP)
Les voyants sont raccordés entre le retour de lampe et le neutre ramenés à cet effet à l'appareillage.
Branchement d'un bouton poussoir avec voyant témoin

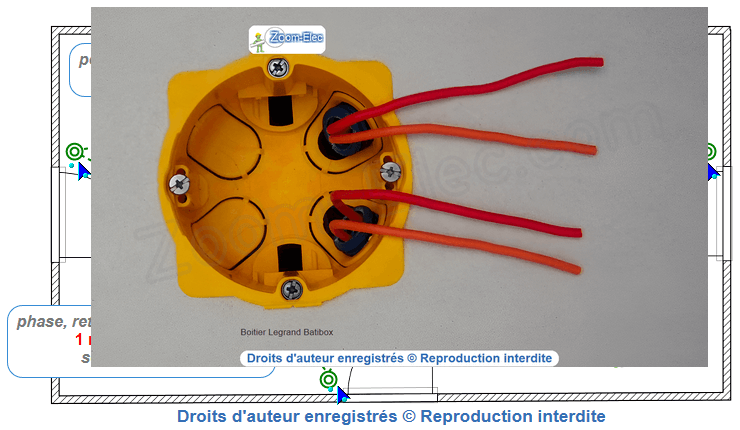

Schéma de câblage du montage et branchement d'un télérupteur unipolaire
Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.
Schémas de câblage et branchement d'un télérupteur et boutons poussoirs :
Norme d'alimentation, câbler et brancher un télérupteur et boutons poussoirs
Le montage du circuit électrique d'un télérupteur doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation.
Plan architectural
avec montage du circuit,
aide de câblage et guide des branchements !
Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase
(et non le neutre)
.
Comment brancher
et câbler le montage
d'un télérupteur ?
