Comment installer 2 détecteurs de mouvement ?

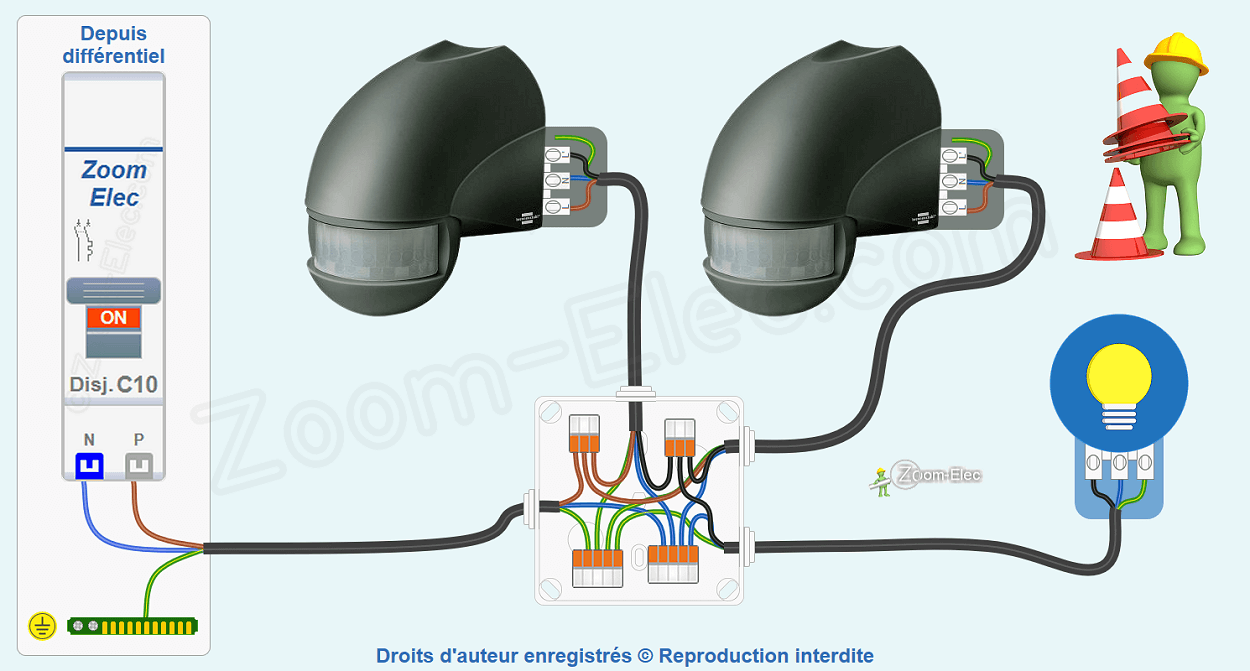

Schéma de câblage et branchement de 2 détecteurs en parallèle

Schéma électrique de 2 détecteurs de mouvement en parallèle

Un survol ou un clic sur l'un des capteurs des détecteurs enclenchera la lumière !

Fonctionnement des 2 détecteurs de mouvement :

• Les détecteurs de mouvement sont généralement dotés d'un réglage crépusculaire, d'un capteur infrarouge passif (PIR) et d'une temporisation.
• Ils sont alimentés en permanence.
• Lorsque le seuil de luminosité est atteint et qu'une détection est validée par l'un ou l'autre des détecteurs, celui-ci enclenche sa temporisation et ferme son contact interne,
• Lorsque son contact interne est fermé, la phase est distribuée à une borne (souvent repérée L').
• Lorsque la durée de temporisation est atteinte, le contact interne s'ouvre et la phase n'est plus distribuée à cette borne.

Comment brancher 2 détecteurs de mouvement en parallèle ?

Comment brancher 2 détecteurs de mouvement ?

• Le neutre bleu est branché aux 2 repères N des détecteurs (alimentation du neutre).
• La phase rouge est branchée aux 2 repères L des détecteurs (alimentation de la phase).
• Le retour lampe noir est branché aux 2 repères L' des détecteurs (départ de la phase vers la lampe).
• Il s'agit d'un branchement en parallèle des détecteurs.

Les couleurs employées ne sont que des exemples, la norme prévoit :

• la phase et retour :

toutes couleurs sauf bleu et vert/jaune

• le neutre exclusivement en bleu

• la terre exclusivement en vert/jaune

Installation, utilisation et norme électrique d'alimentation

L'utilisation de 2 détecteurs de mouvement pour augmenter la zone de détection concernant l'allumage et l'extinction automatique de la lumière ou de l'éclairage détermine le type d'installation qu'il faudra prévoir entre des modèles encastrés ou saillies pour l'intérieur, comme un couloir, un escalier... ou des modèles destinés à l'extérieur pour une entrée, une allée ou autre.

Le choix des équipements prendra en compte :

• leurs hauteurs de fixation,
• les angles et les portées de détection,
• les plages de réglage de leurs durées de temporisation,
• les pouvoirs de coupure des contacts internes.

La norme électrique prévoit que tout circuit d'éclairage doit être alimenté en section 1,5 mm² minimum et protégé à son origine par un dispositif différentiel ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (généralement 10 A) pour un maximum de 8 points d'utilisation.

Attention : la norme demande également que tout équipement extérieur soit alimenté par câble et que les circuits d'alimentation des équipements et installations non fixés au bâtiment et situés à l'extérieur soient protégés par une protection différentielle distincte de celle des circuits intérieurs.
