Comment installer un détecteur de mouvement avec interrupteur ?

Schéma de câblage et branchement d'un détecteur avec marche forcée

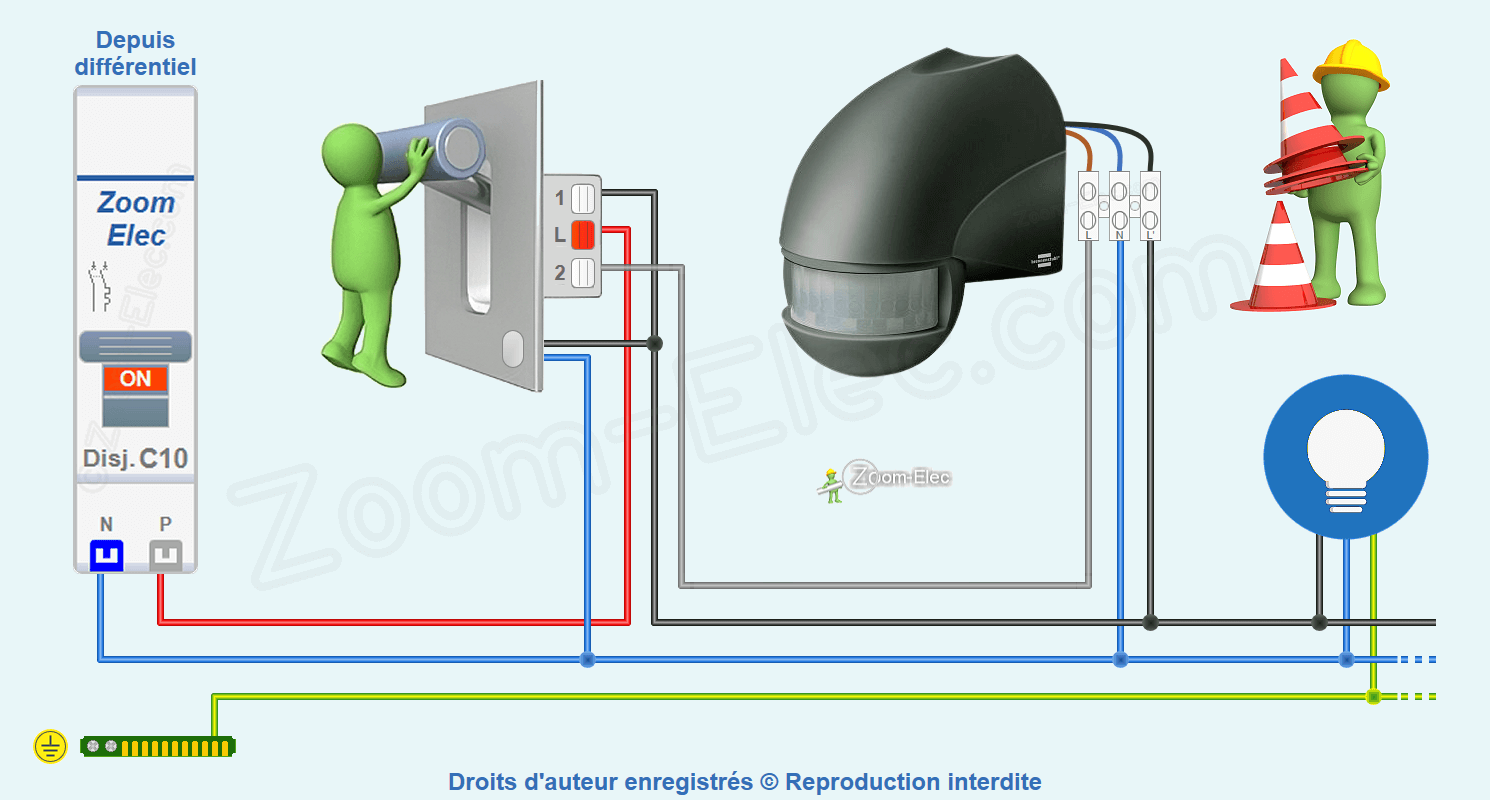

Schéma électrique du détecteur de mouvement avec marche forcée

Un survol ou un clic sur le capteur du détecteur enclenche la lumière. Un clic sur l'interrupteur inverse son état, détection / marche forcée !

Fonctionnement d'un détecteur de mouvement :

• Un détecteur de mouvement est généralement doté d'un réglage crépusculaire, d'un capteur infrarouge passif (PIR) et d'une temporisation.
• Le détecteur est alimenté lorsque l'interrupteur est en position d'alimenter sa borne repérée 2.
• Lorsque le seuil de luminosité est atteint et qu'une détection est validée, le détecteur enclenche sa temporisation et ferme son contact interne,
• Lorsque son contact interne est fermé, la phase est distribuée à une borne (souvent repérée L') qui alimente la lumière.
• Lorsque la durée de temporisation est atteinte, le contact interne s'ouvre et la phase n'est plus distribuée à cette borne, la lumière s'éteint.
• Lorsque l'interrupteur va et vient est en position d'alimenter sa borne repérée 1, il alimente la lumière en marche forcée
• Le voyant (facultatif) est alimenté en même temps que l'éclairage.

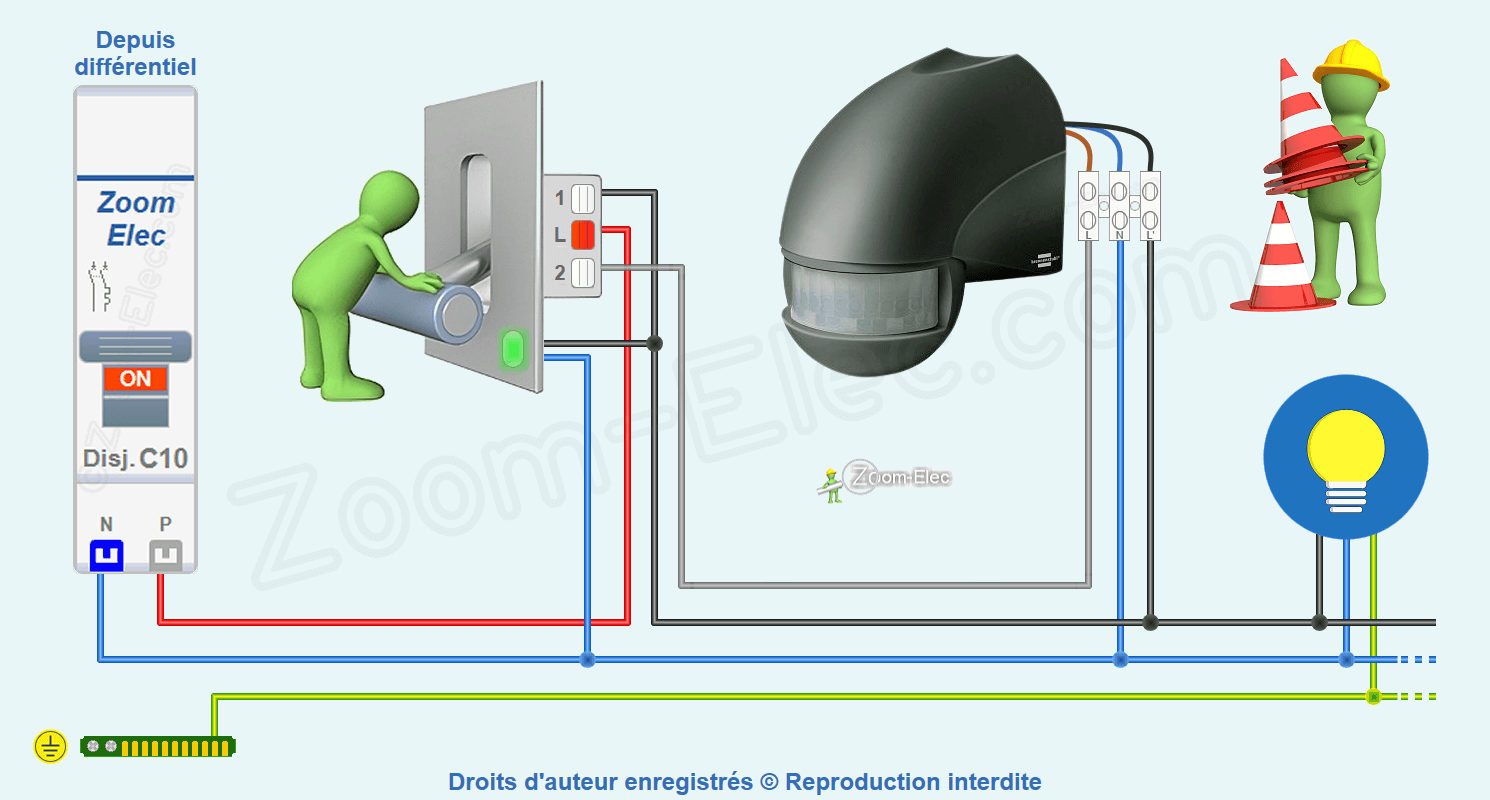

Comment brancher un détecteur de mouvement avec interrupteur de marche forcée ?

Comment brancher un détecteur de mouvement avec une marche forcée ?

• Le neutre bleu est branché au repère N du détecteur et du voyant (alimentation du neutre).
• La phase rouge est branchée au repère L ou P de l'interrupteur va et vient (alimentation de la phase).
• Une liaison grise est effectuée du repère 2, en sortie du 2ème contact de l'interrupteur au repère L' du détecteur pour qu'il soit alimenté uniquement en mode de détection automatique.
• Le retour lampe noir est branché au repère 1, en sortie du 1er contact de l'interrupteur, au voyant et au repère L' du détecteur (départ de la phase vers la lampe).

Les couleurs employées ne sont que des exemples, la norme prévoit :

• la phase et retour :

toutes couleurs sauf bleu et vert/jaune

• le neutre exclusivement en bleu

• la terre exclusivement en vert/jaune

Installation, utilisation et norme électrique d'alimentation

L'utilisation d'un détecteur de mouvement pour l'allumage et l'extinction automatique de la lumière ou de l'éclairage détermine le type d'installation qu'il faudra prévoir entre un modèle encastré ou saillie pour l'intérieur, comme un couloir, un escalier... ou un modèle destiné à l'extérieur pour une entrée, une allée ou autre. L'interrupteur de marche forcé pourra comprendre un voyant (optionnel).

Le choix de l'équipement prendra en compte :

• la hauteur de fixation,
• l'angle et la portée de détection,
• la plage de réglage de la durée de temporisation,
• le pouvoir de coupure du contact interne.

La norme électrique prévoit que tout circuit d'éclairage doit être alimenté en section 1,5 mm² minimum et protégé à son origine par un dispositif différentiel ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (généralement 10 A) pour un maximum de 8 points d'utilisation.

Attention : la norme demande également que tout équipement extérieur soit alimenté par câble et que les circuits d'alimentation des équipements et installations non fixés au bâtiment et situés à l'extérieur soient protégés par une protection différentielle distincte de celle des circuits intérieurs.
