Schéma électrique d'un interrupteur simple allumage

actualisé le

L'interrupteur simple allumage est le composant de base de tout circuit d'éclairage. Son rôle est simple : ouvrir ou fermer le circuit pour allumer ou éteindre une lampe.


Visualisez les schémas interactifs pour comprendre la logique de ce circuit élémentaire :


  • Le principe : L'interrupteur agit comme un coupe-circuit manuel. En position fermée, le courant passe ; en position ouverte, il est interrompu.

  • Le circuit : La phase arrive sur l'interrupteur et est coupée avant le point lumineux. Le neutre et la terre sont raccordés directement à la lampe, sans passer par l'interrupteur.

Cette page se concentre sur la logique électrique de base. Pour la mise en œuvre pratique, consultez le guide de câblage et de branchement par marque.


Toute intervention doit être réalisée hors tension, dans le respect de la norme NF C 15-100 et conformément aux prescriptions des fabricants.

Avant toute intervention, coupez l'alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

Schéma électrique interactif

Le schéma électrique de l'interrupteur simple allumage donne le principe de fonctionnement du circuit : la phase est commandée par l'interrupteur avant d'alimenter les points lumineux, tandis que le neutre et la terre vont directement aux lampes.
ATTENTION :
la norme électrique n'autorise que 8 points d'éclairage par circuit
avec 2 prises commandées par interrupteur
Exemple avec 2 lampes :

Schéma d'un interrupteur


Schéma d'un interrupteur simple allumage montrant l'état allumé des points lumineux.
Schéma d'un interrupteur simple allumage illustrant l'état éteint des points lumineux.

Se rendre directement sur la page :

Câblage du circuit d'un interrupteur

Fonctionnement d'un interrupteur simple allumage

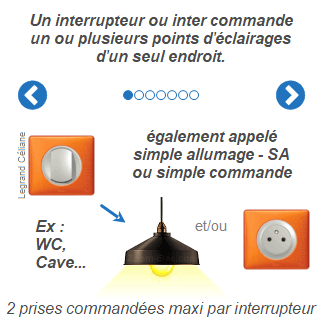

Le circuit électrique d'un interrupteur est également nommé simple commande ou SA pour simple allumage.

Les interrupteurs sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit (ex: cave, wc...)

En inversant la position d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi le circuit de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation.

Á l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisations ne sont pas alimentés.

Schéma de principe et cheminement de la phase

Contact ouvert et contact fermé




Avec le schéma de principe interactif de l'interrupteur, on remarque :


  • En cliquant sur l'interrupteur on observe le fonctionnement de celui-ci ainsi que le cheminement de la phase
  • En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé
  • Suivant la position de ce contact, la phase arrive ou n'arrive pas au point d'utilisation

L'interrupteur simple allumage


Schéma de principe ou développé interactif, simulation de fonctionnement du circuit électrique
Schéma de principe d'un interrupteur simple allumage illustrant le contact fermé et le cheminement de la phase vers le point lumineux.
Schéma de principe d'un interrupteur simple allumage montrant le contact ouvert et l'absence de circulation de la phase.

Rôle de la phase dans le circuit



Description du fonctionnement du circuit électrique de l'interrupteur :

• La phase alimente l'interrupteur en permanence

• Le retour alimente la ou les lampes lorsque le circuit est fermé

• Le neutre et la terre sont raccordés directement au point d'utilisation

ATTENTION :
8 points d'éclairage maxi par disjoncteur,

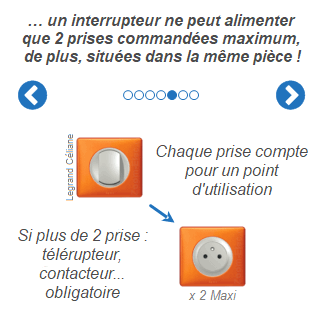

2 prises commandées maxi par interrupteur

Normes et sécurité électrique

Les schémas électriques d'un interrupteur simple allumage doivent toujours être interprétés en tenant compte des règles de sécurité imposées par la norme NF C 15-100.

Un circuit d'éclairage est réalisé par des conducteurs de section minimale de 1,5 mm² et doit être protégé à son origine par dispositif différentiel ≤ 30 mA associé à un disjoncteur de calibre 16 A maximum (généralement 10 A). Le circuit est limité à 8 points d'utilisation.

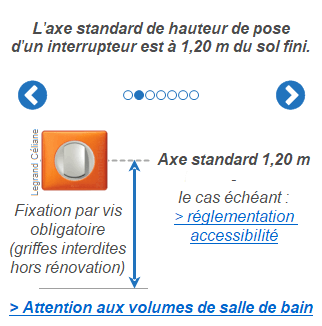

Norme d'installation du circuit d'interrupteur

Les schémas électriques permettent d'identifier la logique du circuit et le rôle de chaque conducteur.

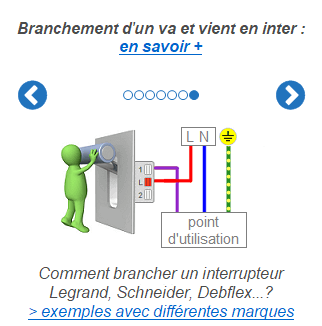

La page dédiée au câblage et au branchement détaille la mise en œuvre concrète du circuit, étape par étape:
  • Principe du circuit d'un interrupteur simple allumage
  • Organisation des conducteurs sur le plan électrique d'un interrupteur
Schéma de principe du câblage d'un interrupteur
Câblage du circuit d'un interrupteur Branchement d'un interrupteur
