Fonctionnement et rôle du contacteur jour/nuit
À quoi sert un contacteur jour/nuit ?
Le contacteur jour-nuit ou heures creuses est utilisé dans une installation comportant un abonnement à double tarification.
Il permet d'alimenter automatiquement de gros consommateurs d'énergie, chauffe-eau ou ballon d'eau chaude au moment du tarif le plus bas.
- Avantage de facturation,
- Alimentation de ces gros consommateurs en période nocturne, permettant de soulager la consommation de jour et d'éviter un abonnement de puissance supérieur.

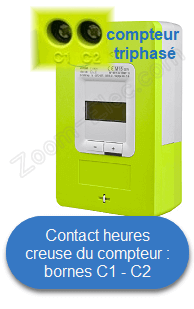

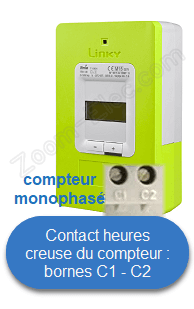

Son fonctionnement, en mode automatique, est provoqué par le distributeur d'énergie qui envoie un signal sur le réseau électrique interprété par le compteur (Linky ou ancien compteur) ou un relais de découplage par la fermeture d'un contact.
C'est la fermeture de ce contact qui va provoquer l'alimentation du contacteur jour-nuit ou heures creuses et qui va, à son tour, enclencher l'alimentation de l'appareil concerné.
C'est la fermeture de ce contact qui va provoquer l'alimentation du contacteur jour-nuit ou heures creuses et qui va, à son tour, enclencher l'alimentation de l'appareil concerné.
signal sur le réseau interprété par le compteur ou le relais de découplage
alimentation
du contacteur jour-nuit
ou heures creuses
alimentation du producteur d'eau chaude ou autres
Le contacteur est composé d'un électro-aimant commandant 2 contacts indépendants.
L'électro-aimant ferme ses contacts internes sous l'effet de l'électricité, permettant ainsi d'alimenter le circuit du producteur d'eau chaude.
Le contacteur réouvre ses contacts, grâce à un système de ressort, lorsqu'il n'est plus alimenté.
L'électro-aimant ferme ses contacts internes sous l'effet de l'électricité, permettant ainsi d'alimenter le circuit du producteur d'eau chaude.
Le contacteur réouvre ses contacts, grâce à un système de ressort, lorsqu'il n'est plus alimenté.
Modes disponibles : Auto / Marche forcée / Arrêt
Un contacteur jour-nuit ou heures creuses comporte une commande permettant 3 positions :
I :
Auto :
0 :
Auto :
0 :
I :
Auto :
0 :
Auto :
0 :
I :
Auto :
0 :
Auto :
0 :
I :
Auto :
0 :
Auto :
0 :
I :
Auto :
0 :
Auto :
0 :
I :
Auto :
0 :
Auto :
0 :
Mise en marche forcée, alimentation forcée du consommateur
Pour une production d'eau chaude, nécessite une anticipation d'au moins 2 heures suivant la capacité.
Le contacteur se remettra tout seul en mode automatique à partir de l'enclenchement de l'heure creuse.
Mise en route automatique en heures creuses.
Extinction automatique en heures pleines.
Mise en mode éteint, période d'absence
Le contacteur restera coupé jusqu'à une intervention manuelle
