Installation de
prise électrique, prise de courant

Installation
de prise électrique,
prise de courant

Installation electrique

Les différents types d'installations
Norme d'installation et hauteur de pose
Nombre minimum de prises par type de pièce
Alimentation des circuits de prises électriques
Comment installer et brancher une prise de courant ?

Comment installer une prise électrique
Installation de prise électrique
Zoom-Elec sur les prises électriques
ou prises de courant et mises en garde :

- Respecter la norme électrique
NF C 15-100
et les notices d'installations
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Prise électrique ou prise de courant - PC
- Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).
Avant toute intervention sur
une installation électrique :
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Branchement d'une prise électrique
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
- Éteindre ou débrancher
les équipements sensibles,
- Déclencher le disjoncteur général
- Vérifier la hors tension
du ou des circuits
électriques concernés.
Branchement d'une prise électrique
(vue de face) :
Branchement d'une prise électrique
Schéma électrique et plan de câblage d'un circuit de prise de courant
Mise en garde : couper le disjoncteur général et vérifier la hors tension
• phase à droite - borne rouge, L ou P
• terre au milieu - borne verte
• neutre à gauche - borne bleu
Comment câbler un circuit
de prises de courant
 ?
plusieurs montages possibles !
Schéma électrique et plan de câblage d'un circuit de prise de courant
Protection d'un circuit électrique de prises de courant de section 2,5 mm²
Branchement d'une prise électrique
un disjoncteur de calibre 20A, pour
une section de 2,5 mm² avec 12 PC maxi
Protection d'un circuit électrique de prises de courant de section 2,5 mm²
Protection d'un circuit électrique de prises de courant de section 1,5 mm²
Schéma électrique et plan de câblage d'un circuit de prise de courant
hors PC cuisine disj. 20A, section 2,5mm², 6 PC
en savoir plus
un disjoncteur de calibre 16A, pour
une section de 1,5 mm² avec 8 PC maxi
ou ...
Protection d'un circuit électrique de prises de courant de section 1,5 mm²
Protection d'un circuit électrique de prises de courant
Protection d'un circuit électrique de prises de courant de section 2,5 mm²
hors PC cuisine disj. 20A, section 2,5mm², 6 PC
en savoir plus
Un circuit de prises électriques est
alimenté, sous protection différentielle,
par ...
Protection d'un circuit électrique de prises de courant
Hauteur de pose d'une prise électrique
Protection d'un circuit électrique de prises de courant de section 1,5 mm²
Interrupteur différentiel +
Disjoncteur
Disjoncteur
différentiel
L'axe standard de hauteur de pose
d'une prise est à 25 cm ou 1 M 20 du sol fini
Hauteur de pose d'une prise électrique
Emplacement interdit pour la pose d'une prise électrique
Protection d'un circuit électrique de prises de courant
Axe standard 25 cm
(entraxe mini à 5 cm
du sol fini ou
d'un plan de travail)
Rappel : Fixation par vis obligatoire
(griffes interdites hors rénovation)

-
Voir la réglementation accessibilité
Les prises sont interdites au dessus
d'un lavabo, d'un évier et
des feux ou plaques de cuisson.
Emplacement interdit pour la pose d'une prise électrique
Prise électrique ou prise de courant - PC
Hauteur de pose d'une prise électrique
Une prise électrique ou de courant (PC)
doit obligatoirement comportée
la terre et des obturateurs.
Prise électrique ou prise de courant - PC
Norme électrique NF C 15-100 et notices d'installations
Emplacement interdit pour la pose d'une prise électrique
Fixation par vis obligatoire
(griffes interdites hors rénovation)
Zoom-Elec vous est utile ?
il est gratuit grace à la publicité !
Merci de désactiver votre anti-pub
Les sections de fil ou câble sont données aux minima
(application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.


Les différents types d'installations de prise de courant

Il existe plusieurs types d'installations de prises électriques :

Les prises de courant à installer dans l'habitat :

Installation de prise de courant
Prise de courant à installer
directement en saillie
Prise de courant à installer en saillie
Prises de courant encastrées,
installer avec un boitier à sceller ou placo
Prise electrique monobloc à installer en encastrée
Prise monobloc
Prise de courant composable à installer en encastrée
Prise de courant
encastrée dans le sol
Prise composable
Prise electrique posé en encastrée dans le sol

Détails des prises comp

osable

s :

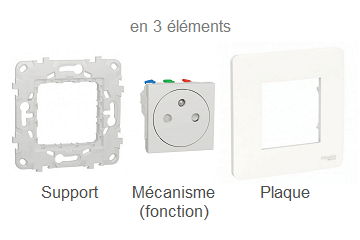

en 3 éléments
Installer la grille de la prise electrique
Grille
Installer le mécanisme de la prise electrique
Mécanisme
Installer la plaque de la prise electrique
Plaque
en 2 éléments
Mécanisme de prise de courant avec grille fixe
Seules les prises composables peuvent changer d'aspect en remplaçant leurs plaques,
les autres nécessitent un changement complet de l'appareillage.

Les prises de courant étanches à installer à l'extérieur et dans les locaux humides :

Installation prise électrique étanche en saillie
Prise étanche saillie
Différentes prises pour différentes utilisations
Installation prise de courant étanche en encastrée
Prise étanche encastrée

Zoom-Elec vous est utile ?
il est gratuit grace à la publicité !
Merci de désactiver votre anti-pub

Norme d'installation et hauteur de pose de prise électrique

Les circuits électriques de prises de courant de "confort" ou de "service" ne comprennent pas les circuits dits spécialisés ou dédiés tels que la plaque de cuisson ou cuisinière, le four, le lave-vaisselle, le lave-linge, le sèche-linge, ou encore le congélateur ni les éventuels autres équipements fixe (la norme précisant de séparer les circuits électriques par fonction).

Le circuit alimentant les 6 prises de la cuisine demandé dans l'équipement minimum de la norme électrique devra être de section 2,5mm² et protégé par un disjoncteur dédié de 20A.
Les prises complémentaires éventuelles de la cuisine devront être alimentées depuis un ou d'autres circuits de prises classique. En savoir plus

Une prise de courant doit comporter des obturateurs (protection enfant) et une terre.

Les prises électriques doivent être fixées avec des vis, la pose avec systèmes à griffes n'est plus autorisés

(hors rénovation)

.

Tout équipement situé à l'extérieur doit obligatoirement être alimenté par câble.

L'entraxe d'une prise de courant ne peut-être inférieur à 5 cm du sol fini ou d'un plan de travail, conventionnellement on place cette entraxe à 25 cm du sol fini.

Réglementation accessibilité, le cas échéant : < 1,30 m (> 0,40 m conseillé)



Il est interdit de placer une prise de courant au-dessus d'un lavabo, d'un évier, de feux ou de plaques de cuisson hormis pour la hotte et en étant repérée comme tel, avec une hauteur minimum de 1,80 m

La norme NF C 15-100 prévoit une réglementation spécifique pour les prises électriques dans la salle de bain :

L'entraxe d'une prise de courant ne peut-être inférieur à 5 cm du sol fini ou d'un plan de travail, conventionnellement on place cette entraxe à 25 cm du sol fini.

Réglementation accessibilité, le cas échéant :
< 1,30 m (> 0,40 m conseillé)



Il est interdit de placer une prise de courant au-dessus d'un lavabo, d'un évier, de feux ou de plaques de cuisson hormis pour la hotte et en étant repérée comme tel, avec une hauteur minimum de 1,80 m

La norme NF C 15-100 prévoit une réglementation spécifique pour les prises électriques dans la salle de bain :

Normes d'installation de prises de courant

Norme NF C 15-100 salle de bain

Hauteur de pose de prise électrique


Nombre minimum de prises de courant dans une habitation

La norme NF C 15-100 impose un nombre minimum de prises de courant par type de pièce.

Nombre minimum de prises de courant à installer par type de pièce

Equipement minimum



Alimentations des circuits électriques de prises de courant

Le circuit électrique de prises de courant est alimenté sous protection differentielle avec 2 modes de câblage au choix :

Circuit en section 1,5mm² protégé par disjoncteur 16A pour 8* prises maximum
  ou
Circuit en section 2,5mm² protégé par disjoncteur 20A pour 12* prises maximum

L'amendement 5 de la norme électrique interdit les fusibles !

Ces 2 modes de câblage peuvent être utilisés dans la même installation électrique

(ex: un circuit de section 2,5mm² protégé par un disjoncteur de 20A alimentant 12 prises desservant une partie du séjour + une chambre et un circuit de section 1,5mm² protégé par un disjoncteur 16A alimentant 8 prises desservant juste une chambre et une entrée).
Attention, rappel : 6 prises de courant de la cuisine sont en circuit dédié. En savoir plus
*

En sachant que le comptage des prises de courant par circuit se fait socle par socle même pour des boîtier comprenant plusieurs prises.

Décompte des prises électriques par circuit

=


=


=

1 prise


2 prises


3 prises

   etc...

Alimentation circuit prise de courant disjoncteur 16A
Alimentations des circuits électriques de prises de courant
alimentation du circuit de prises électrique


Comment installer et brancher une prise de courant ?

Le câblage électrique de plusieurs prises de courant est réalisé en montage "parallèle"

Câblage en parallele de prise électrique
Comment brancher une prise electrique

Avec le schéma électrique des prises de courant, on observe :

Schéma électrique de prises de courant

Le principe d'installation du circuit

Comment réaliser le câblage

Schéma électrique de prises de courant

Schéma de prises électriques

Pour réaliser l'installation et le branchement d'une prise de courant, il ne faut jamais prévoir plus d'une alimentation et d'un départ par boîtier. Les prises à bornes automatiques ont deux raccordements par borne et les boîtiers ne supportent pas plus de fils !

Sur une prise installée, on doit retrouver branché

(en vue de face)

:

La phase à droite, toutes couleurs sauf bleu et vert/jaune

Le neutre à gauche, en bleu

La terre au milieu, en vert/jaune

Prise électrique / Prise de courant
Branchement du neutre
Branchement de la terre
Branchement de la phase

Avec le plan architectural du circuit électrique et le repérage de branchement des prises de courant sur différents appareillages, vous pouvez visualiser le montage complet de celui-ci.

Câblage et branchement de prise de courant

Câblage et branchement de prises électriques

Installation d'un circuit de prise électrique
Norme électrique NF C 15-100
Zoom-Elec vous est utile
pour vos travaux d'installation électrique ?
artisan du web et partenaire de vos projets,
il est gratuit grace à la publicité !
Merci de désactiver votre anti-pub,
merci de votre pertinence !

Soutenir Zoom-Elec
Nous offrir le café
