Comment brancher un ancien télérupteur Legrand encastré ou de boîte de dérivation ?

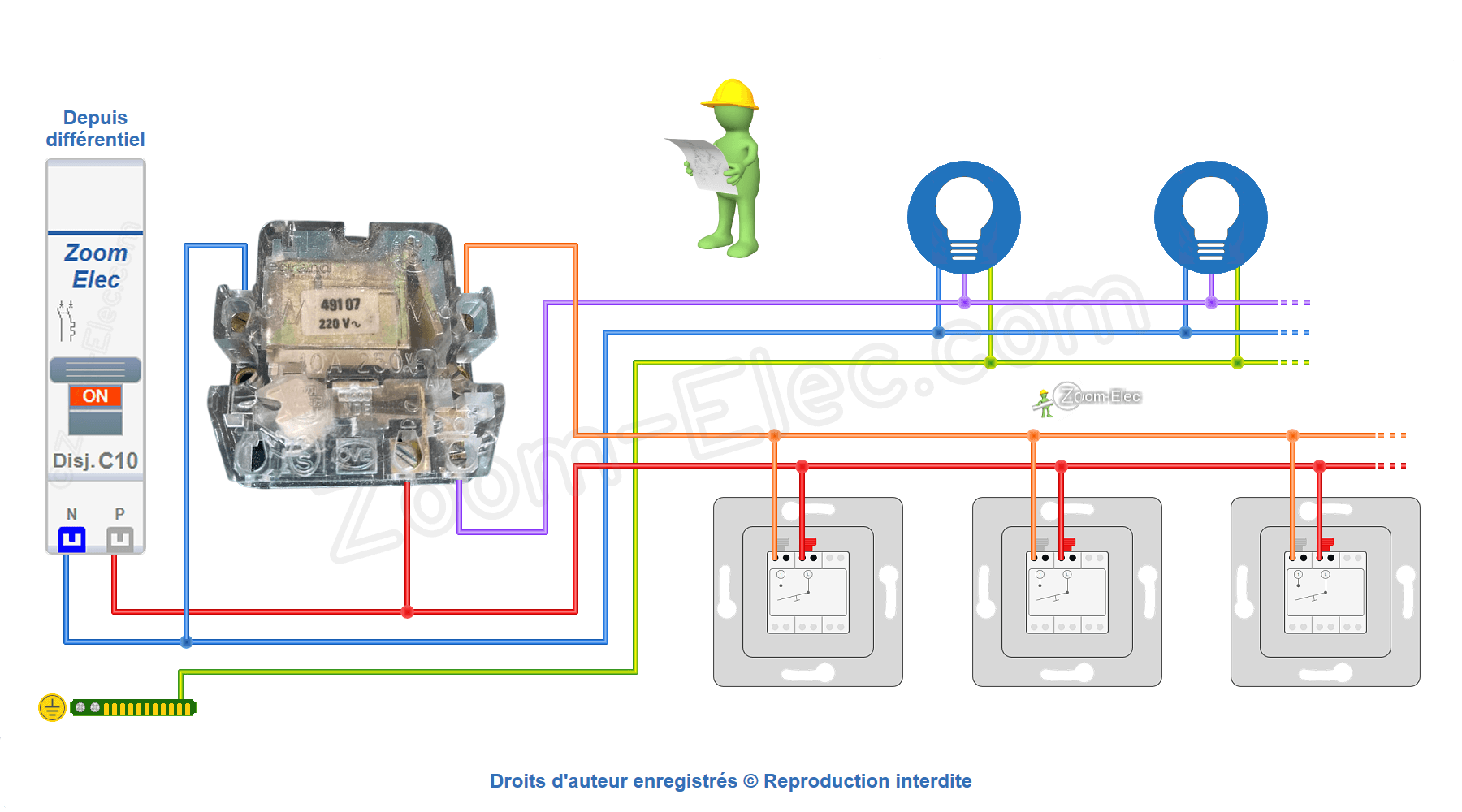

Schéma de câblage du montage et branchement du télérupteur Legrand 49107

Comment brancher un ancien télérupteur encastrable Legrand ?

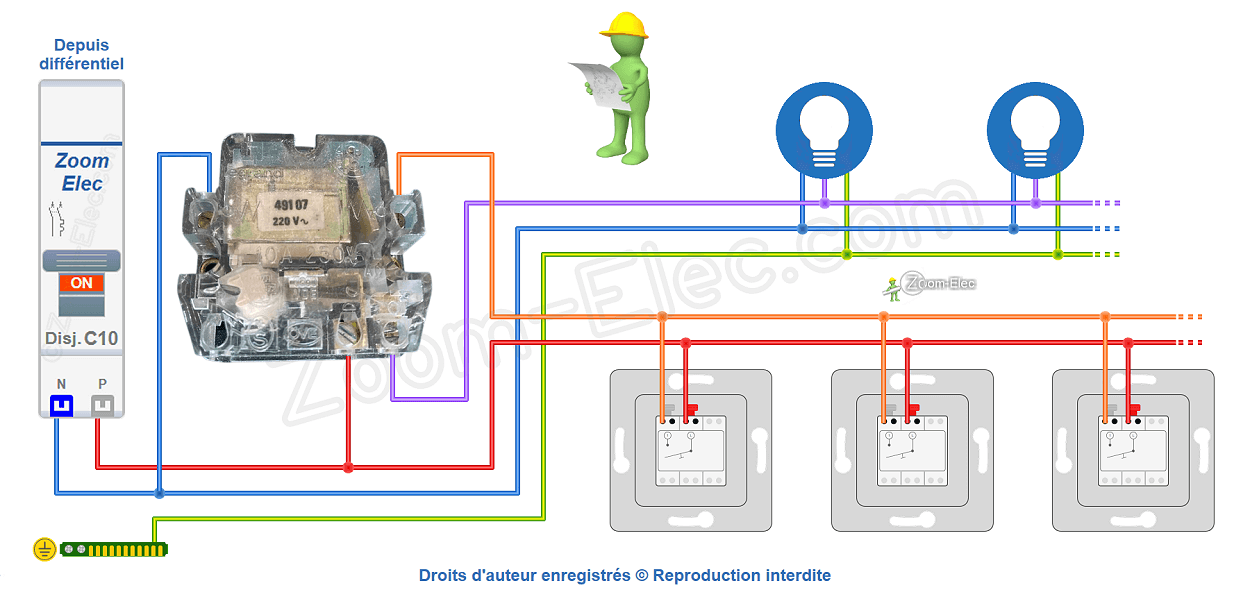

Comment brancher ce télérupteur ?

• Le neutre bleu est branché au 1er repère du symbole de la bobine du télérupteur (arrivé du neutre sur la bobine).
• La phase rouge est branchée au 1er repère du symbole du contact du télérupteur (arrivée de la phase sur le contact).
• Le retour BP orange est branché au 2ème repère du symbole de la bobine du télérupteur (arrivée de la phase après impulsion sur le bouton poussoir).
• Le retour lampe violet est branché au 2ème repère du symbole du contact du télérupteur (départ de la phase vers les lampes).

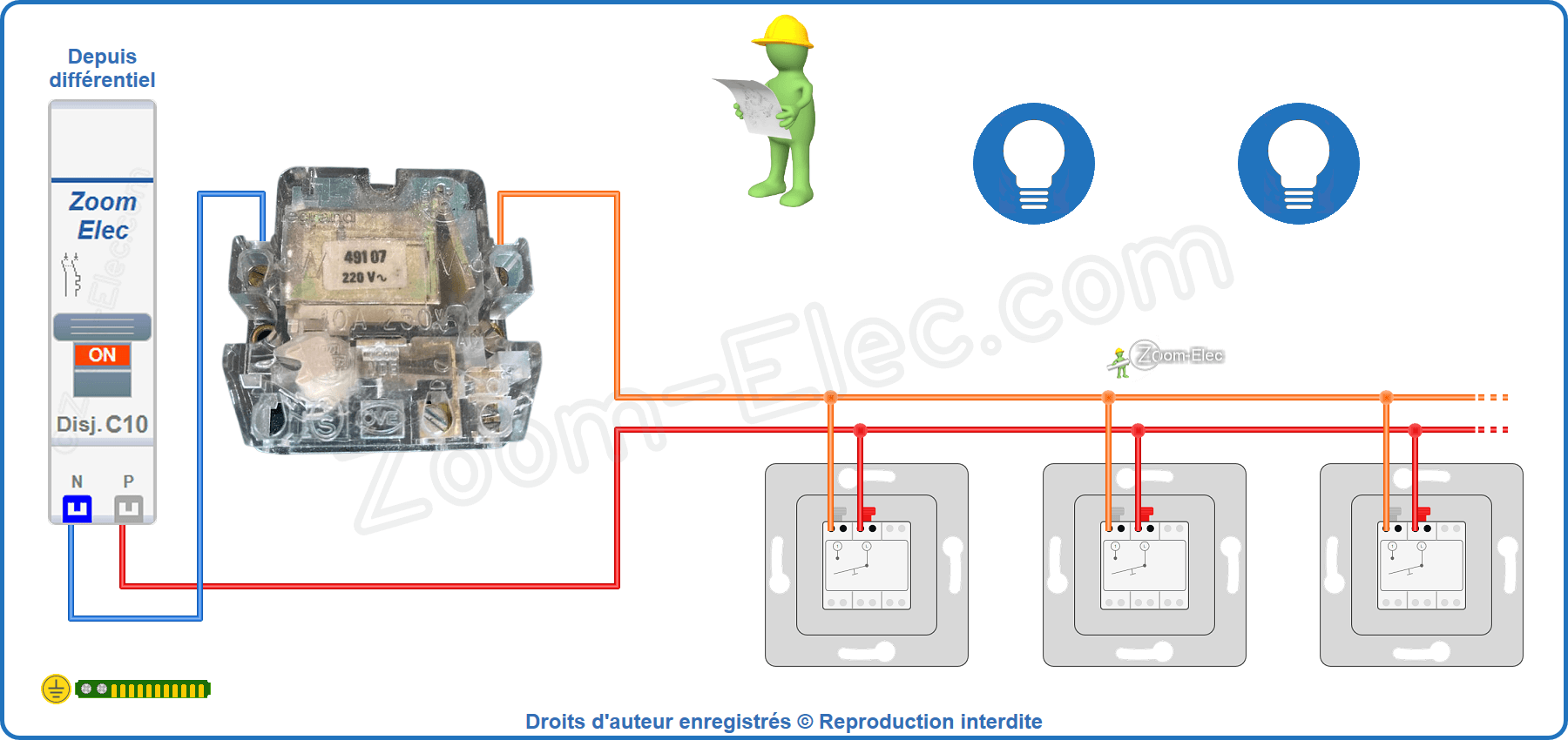

Comment réaliser le montage du circuit de commande de l'ancien télérupteur Legrand 49107 ?

Descriptif du montage, réaliser le circuit de commande (alimentation du télérupteur lors d'un appui sur un bouton poussoir) :





Branchement du neutre d'alimentation du télérupteur depuis le disjoncteur.

Suivre le schéma d'alimentation du neutre du disjoncteur au télérupteur.

Liaison en fil bleu de section 1,5 mm² :

• Borne N du disjoncteur,
• Borne du 1er repère du symbole de la bobine du télérupteur

Branchement de la phase d'alimentation des boutons poussoirs depuis le disjoncteur.

Suivre le schéma d'alimentation de la phase (permanente) du disjoncteur aux boutons poussoirs.

Liaison en fil rouge  de section 1,5 mm² :

• Borne P ou L du disjoncteur,
• Borne P ou L des boutons poussoirs

Raccordement du retour des boutons poussoirs au télérupteur.

Suivre le schéma du retour de la phase (retour BP) des boutons poussoirs au télérupteur.

Liaison en fil orange de section 1,5 mm² :

• Borne 1 des boutons poussoirs,
• Borne du 2ème repère du symbole de la bobine du télérupteur

Les boutons poussoirs disposent de 2 bornes :



• 1 borne reçoit la phase d'alimentation,
• 1 borne reçoit le retour au télérupteur, on l'appelle le retour des boutons poussoirs ou retour BP.

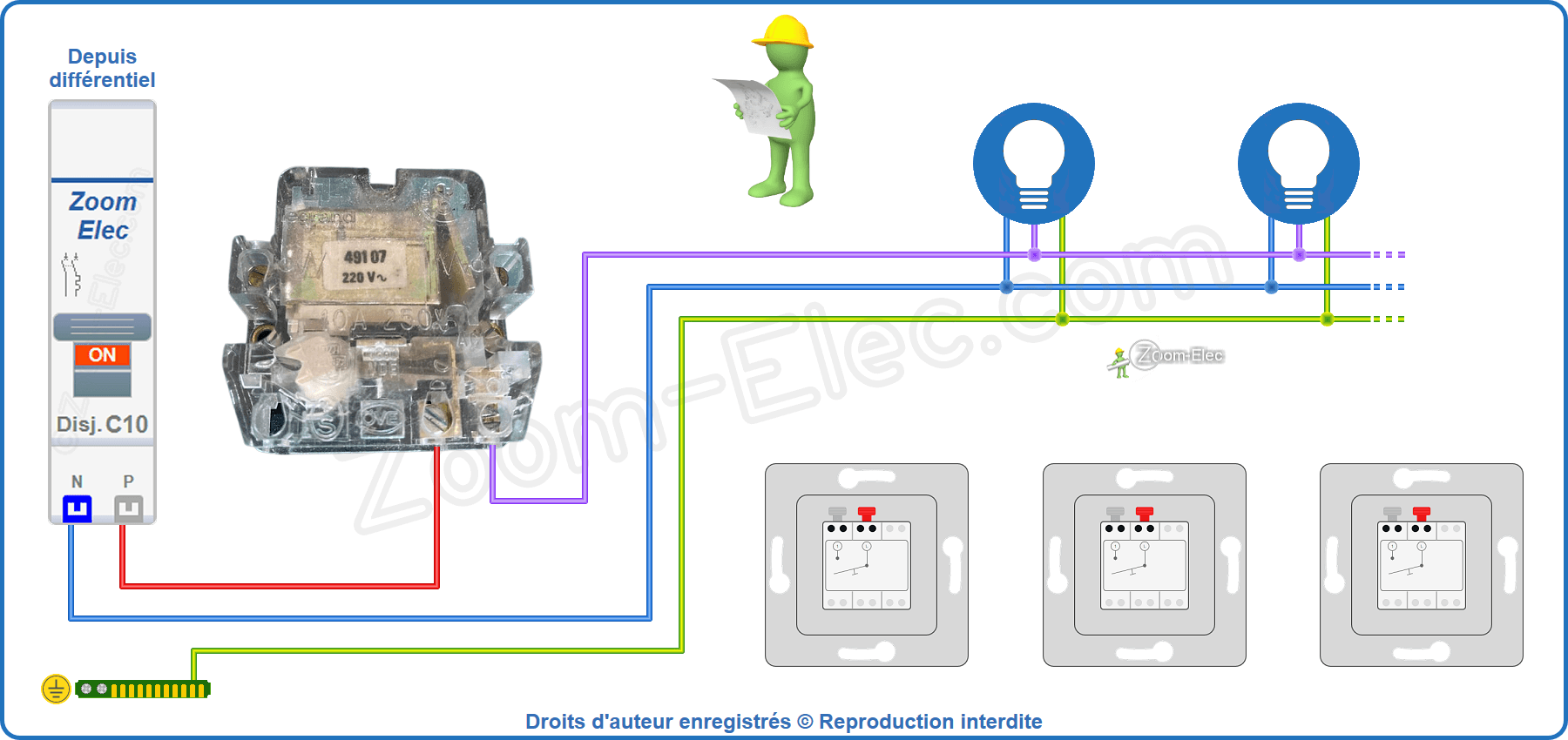

Comment installer et raccorder le circuit de puissance de l'ancien modèle de télérupteur Legrand ?

Descriptif de l'installation du circuit de puissance (alimentation des lampes à la fermeture du contact du télérupteur) :





Raccordement de la phase d'alimentation du contact du télérupteur depuis le disjoncteur.

Suivre le schéma d'alimentation de la phase (permanente) du disjoncteur au contact du télérupteur.

Liaison en fil rouge de section 1,5 mm² :

• Borne P ou L du disjoncteur,
• Borne du 1er repère du symbole du contact du télérupteur,

Raccordement de la phase d'alimentation des lampes depuis le télérupteur.

Suivre le schéma du retour de la phase (retour TL) du télérupteur aux lampes.

Liaison en fil violet de section 1,5 mm² :

• Borne du 2ème repère du symbole du contact du télérupteur,
• Borne L ou P des lampes (boîtier DCL ou luminaire)

Branchement du neutre d'alimentation des lampes depuis le disjoncteur.

Suivre le schéma d'alimentation du neutre du disjoncteur aux lampes.

Liaison en fil bleu de section 1,5 mm² :

• Borne N du disjoncteur,
• Borne N des lampes (boîtiers DCL ou luminaire)

Branchement du conducteur de terre des lampes depuis le bornier de répartition de terre du tableau électrique.

Suivre le schéma de la terre (conducteur de protection) du bornier de terre aux lampes.

Liaison en fil vert jaune de section 1,5 mm² :

• Borne de terre,
• Borne de terre des lampes (boîtiers DCL ou luminaire)

Les couleurs employées ne sont que des exemples, la norme prévoit :



• la phase et retour :

toutes couleurs sauf bleu et vert/jaune

• le neutre exclusivement en bleu

• la terre exclusivement en vert/jaune

Exemples de branchement de télérupteur :

Exemple de câblage sur plan d'installation électrique :

Exemple de câblage sur plan d'installation électrique :

Comment fonctionne un télérupteur ?

Fonctionnement d'un télérupteur :



• La phase alimente en permanence les boutons poussoirs et le contact interne du télérupteur.
• Le neutre est branché directement au télérupteur et aux lampes.
• A chaque pression sur un bouton poussoir, la phase est distribuée à la bobine du télérupteur.
• Lorsque le télérupteur est alimenté, celui-ci inverse l'état initial de son contact interne (ouvert ou fermé).
• Suivant la position du contact du télérupteur, la phase est distribuée ou non aux lampes.
• La terre est branchée directement aux lampes.





Les télérupteurs disposent, dans la plupart des cas, d'une commande manuelle pour basculer leur contact, hormis ceux destinés à être encastrés.





Comprendre le fonctionnement du circuit d'un télérupteur en visualisant le cheminement de la phase sur le schéma interactif :

Norme d'installation d'un télérupteur

Un télérupteur unipolaire (1 contact) à l'obligation de couper la phase.

La norme électrique prévoit que le circuit d'un télérupteur doit être alimenté en section 1,5 mm² minimum et protégé à son origine par un dispositif différentiel ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (généralement 10 A) pour un maximum de 8 points d'utilisation.
