Calcul de chute de tension
et section de câble électrique
Formules de calcul normalisée et usuelle (monophasé
et triphasé)Calcul de chute de tension
et section de câble
électrique
Formules de calcul normalisée et usuelle
(monophasé
et triphasé)
25 février 2019
Mise en garde, comment choisir la section d'un câble électrique ?
La chute de tension en ligne, norme électrique NF C 15-100
Calcul de chute de tension et section de câble électrique
formule NF C 15-100 / UTECalcul de chute de tension et section de câble électrique
formule usuelleMise en garde,
comment choisir la section d'un câble électrique ?
La chute de tension en ligne,
norme électrique NF C 15-100
Calcul de chute de tension et section de câble électrique,
formule NF C 15-100 / UTE
Calcul de chute de tension et section de câble électrique,
formule usuelle
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Mise en garde, comment choisir la section d'un câble électrique ?
Mise en garde,
comment choisir la section d'un câble électrique ?
Le choix d'une section de fil ou de câble électrique insuffisante réalise un échauffement dû à la résistance de celui-ci pouvant entraîner un incendie !
Il est impératif de vérifier et respecter la norme en vigueur concernant la section minimum de câble
ou de fils électrique employé en adéquation avec le calibre de protection associé, le nombre de points
d’utilisations maximum alimenté, la chute de tension admissible, le mode de cheminement, la fonction
ainsi que toutes les autres caractéristiques éventuelles du circuit.
Il est impératif de vérifier et respecter la norme en vigueur concernant la section minimum
de câble ou de fils électrique employé en adéquation avec le calibre de protection associé,
le nombre de points d’utilisations maximum alimenté, la chute de tension admissible,
le mode de cheminement, la fonction ainsi que toutes les autres
caractéristiques éventuelles du circuit.
Il est impératif de vérifier et respecter la norme
en vigueur concernant la section minimum de câble
ou de fils électrique employé en adéquation avec
le calibre de protection associé, le nombre de points
d’utilisations maximum alimenté, la chute de tension
admissible, le mode de cheminement, la fonction
ainsi que toutes les autres caractéristiques
éventuelles du circuit.
Les informations de cette page ne seraient se substituer à un calcul et une vérification de la section d'alimentation et du calibre de protection associé, suivant la méthodologie décrite et liens complémentaires associés :
1.
Besoin en énergie :
2.
Dimensionnement des conducteurs :
3.
Vérification de la chute de tension maximale :
4.
Calcul des courants de court-circuit :
5.
Choix des dispositifs de protection :
•
Puissance consommée (en watt=P),
•
Courant maximal d'emploi (en ampère=I).
•
Choix de la nature des conducteurs et de leur isolant,
•
Choix de la méthode de référence (d'installation),
•
Tenir compte des facteurs de correction liés aux conditions de l'installation et de l'exploitation,
•
Choix de la section en utilisant les tableaux des courants admissibles.
•
Conditions normales,
•
Conditions de démarrage de moteurs.
•
Puissance de court-circuit du réseau amont,
•
Valeurs maximales et minimales,
•
Valeur minimale à l'extrémité d'un circuit.
•
Courant nominal,
•
Pouvoir de court-circuit,
•
Mise en oeuvre de la filiation,
•
Vérification de la sélectivité.
Contenu modifié, source originale :
http://fr.electrical-installation.org/frwiki/Dimensionnement_des_conducteurs_et_protection_:_méthodologie_et_définitions
Contenu modifié, Source originale :
http://fr.electrical-installation.org/frwiki/Dimensionnement_des_conducteurs_
et_protection_:_méthodologie_et_définitions
Guides complets :
•
Ensemble des critères et méthodologie :
http://fr.electrical-installation.org/frwiki/La_protection_des_circuits
•
Le guide SCHNEIDER ELECTRIC disponible en ligne sur le site schneider-electric.com
Compléments techniques distribution électrique BT et HTA,
chapitre Etude d'une installation BT > Protection des circuits, ainsi que les chapitres suivants
http://www.document.schneider-electric.fr/catalog/complements-techniques-de-maj-02-2018/index.htm#page/62
•
Ensemble des critères et méthodologie :
http://fr.electrical-installation.org/frwiki/La_protection_des_circuits
•
Le guide SCHNEIDER ELECTRIC disponible en ligne sur le site schneider-electric.com
Compléments techniques distribution électrique BT et HTA,
chapitre Etude d'une installation BT > Protection des circuits, ainsi que les chapitres suivants
http://www.document.schneider-electric.fr/catalog/complements-techniques-de-maj-02-2018/index.htm#page/62
Voir le chapitre associé suivant,
la chute de tension :
la chute de tension :
La chute de tension en ligne, norme électrique NF C 15-100
Le bon fonctionnement d'un équipement électrique est lié à une alimentation présentant une tension adéquate.
Cette alimentation doit posséder une section limitant les chutes de tension en ligne.
La norme électrique NF C 15-100 précise la chute de tension à ne pas dépasser entre l'origine de l'installation
et tout point d'utilisation en fonction du type d'installation et du récepteur.
Le bon fonctionnement d'un équipement électrique est lié à une alimentation présentant
une tension adéquate. Cette alimentation doit posséder une section limitant les chutes
de tension en ligne.
La norme électrique NF C 15-100 précise la chute de tension à ne pas dépasser entre l'origine de l'installation et tout point d'utilisation en fonction du type d'installation et du récepteur.
Le bon fonctionnement d'un équipement électrique est
lié à une alimentation présentant une tension adéquate.
Cette alimentation doit posséder une section limitant
les chutes de tension en ligne.
La norme électrique NF C 15-100 précise la chute de tension à ne pas dépasser entre l'origine de l'installation
et tout point d'utilisation en fonction du type
d'installation et du récepteur.

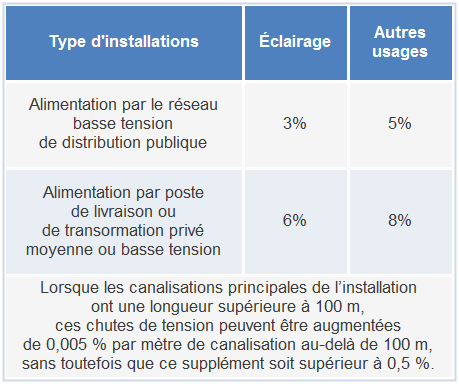

Limite maximale de chutes de tension dans une installation électrique :
| Type d'installations |
Éclairage |
Autres usages (force motrice) |
| Alimentation par le réseau basse tension de distribution publique |
3% | 5% |
| Alimentation par poste de livraison ou de transormation privé moyenne ou basse tension |
6% | 8% |
| Lorsque les canalisations principales de l’installation ont une longueur supérieure à 100 m, ces chutes de tension peuvent être augmentées de 0,005 % par mètre de canalisation au-delà de 100 m, sans toutefois que ce supplément soit supérieur à 0,5 %. |
||
Cette chute de tension s'entend en service normal (en dehors des appels de courant au démarrage des moteurs par exemple) et lorsque les appareils susceptibles de fonctionner simultanément sont alimentés
(voir facteur de simultanéité)
.
Lorsque la chute de tension est supérieure aux valeurs de la norme, il sera nécessaire d'augmenter la section de certains circuits jusqu'à ce que l'on arrive à des valeurs inférieures à ces limites.
Contenu modifié, source originale :
http://fr.electrical-installation.org/frwiki/Limite_maximale_de_la_chute_de_tension
Calcul de chute de tension et section de câble électrique
formule NF C 15-100 / UTE
Après avoir modifié les paramètres, ajuster la section pour obtenir une chute de tension relative correcte :
[coef]*([Rho]*[L]/[S]*0.8+0.08*[L]*0.6)*[I])/1000
Quand Cos Phi change :
à 1 : Sin = 0
à 0.8 : Sin = 0.6
à 1 : Value1 =
((Number([Rhoctn])*Number([Lctn])/Number([Sctn])).toFixed(3))
à 0.8 : Value1 =
((Number([Rhoctn])*Number([Lctn])/Number([Sctn])*0.8).toFixed(3))
Cos / Sin / L :
Value2 =
0.08*[Lctn]*[sinctn]
Cos / Sin / Rho / L / S :
Value3 =
Number([Value1ctn])+Number([Value2ctn])
Coef / U / Cos / Sin / Rho / I / L / S :
CdeT =
((([Coefctn]*[Value3ctn]*[Ictn])/1000).toFixed(2))
CdeTR =
((100*[CdeTctn]/[Uctn]).toFixed(2))
Quand Cos Phi change :
à 1 : Sin = 0
à 0.8 : Sin = 0.6
à 1 : Value1 =
((Number([Rhoctn])*Number([Lctn])/Number([Sctn])).toFixed(3))
à 0.8 : Value1 =
((Number([Rhoctn])*Number([Lctn])/Number([Sctn])*0.8).toFixed(3))
Cos / Sin / L :
Value2 =
0.08*[Lctn]*[sinctn]
Cos / Sin / Rho / L / S :
Value3 =
Number([Value1ctn])+Number([Value2ctn])
Coef / U / Cos / Sin / Rho / I / L / S :
CdeT =
((([Coefctn]*[Value3ctn]*[Ictn])/1000).toFixed(2))
CdeTR =
((100*[CdeTctn]/[Uctn]).toFixed(2))
•
Tension (U) en volt (V)
•
Facteur de puissance / cosφ
•
Intensité (I) en ampére (A)
•
Résistivité du conducteur : ρ
•
Réactance linéique :
X= 0.08 mΩ/m
•
Longueur (L) en mètre (m)
•
Section (S) en mm²
•
Chute de tension (U') en volt (V)
•
Chute de tension relative (∆U) en %
Formule de calcul :
Chute de tension relative en % :
Le point remplace la virgule
V
Entre phase et neutre
cos φ :
sin φ :
A
ρ :
m
mm²
V
%
Limite maximale de chute de tension entre
l'origine de l'installation et tout point d'utilisation
- Installation alimentée par le réseau BT
de distribution publique :
éclairage : 3%, autres usages : 5%
- Installation alimentée par poste privé MT/BT :
éclairage : 6%, autres usages : 8%
si le départ du circuit concerné par ce calcul émane :
- du tableau principal qui est éloigné du disjoncteur
de branchement,
- d'un tableau secondaire ou divisionnaire éloigné
du tableau principal,
la norme recommandant de ne pas dépasser 2%
de chute de tension pour l'alimentation de ce tableau,
il ne reste par conséquent qu'uniquement la différence
en chute de tension admissible.
Après avoir modifié les paramètres,
ajuster la section pour obtenir
une chute de tension relative correcte :
Réactance linéique 0.08 mΩ/m, câbles multiconducteurs ou monoconducteurs en trèfle (norme NF C 15-100)
Résistivité des conducteurs âme cuivre = 0.023 / âme aluminium 0.037 (règle chute de tension UTE C 15-105)
* Il est impératif de vérifier et respecter la norme en vigueur concernant la section minimum
de câble ou de fils électrique employé en adéquation avec le calibre de protection associé,
le nombre de points d’utilisations maximum alimenté, la chute de tension admissible, le mode
de cheminement, la fonction ainsi que toutes les autres caractéristiques éventuelles du circuit.
> En savoir plus
Calcul de chute de tension et section de câble électrique
formule usuelle
Après avoir modifié les paramètres, ajuster la section pour obtenir une chute de tension relative correcte :
Notes du calcul :
Monophasé : 2*[I]*([Rho]/[S]*[cos]+[X]*[sin])*[L]
Triphasé : √3**[I]*([Rho]/[S]*[cos]+[X]*[sin])*[L]
Quand Cos Phi change :
à 1 : Sin = 0
à 0.8 : Sin = 0.6
à 1 : Value1 =
((Number([Rhoctu])/Number([Sctu])).toFixed(3))
à 0.8 : Value1 =
((Number([Rhoctu])/Number([Sctu])*0.8).toFixed(3))
Cos / Sin / L :
Value2 =
0.08*[sinctu]
Cos / Sin / Rho / L / S :
Value3 =
Number([Value1ctu])+Number([Value2ctu])
Coef / U / Cos / Sin / Rho / I / L / S :
CdeT =
((([Coefctu]*[Ictu]*[Value3ctu]*[Lctu])/1000).toFixed(2))
CdeTR =
((100*[CdeTctu]/[Uctu]).toFixed(2))
Monophasé : 2*[I]*([Rho]/[S]*[cos]+[X]*[sin])*[L]
Triphasé : √3**[I]*([Rho]/[S]*[cos]+[X]*[sin])*[L]
Quand Cos Phi change :
à 1 : Sin = 0
à 0.8 : Sin = 0.6
à 1 : Value1 =
((Number([Rhoctu])/Number([Sctu])).toFixed(3))
à 0.8 : Value1 =
((Number([Rhoctu])/Number([Sctu])*0.8).toFixed(3))
Cos / Sin / L :
Value2 =
0.08*[sinctu]
Cos / Sin / Rho / L / S :
Value3 =
Number([Value1ctu])+Number([Value2ctu])
Coef / U / Cos / Sin / Rho / I / L / S :
CdeT =
((([Coefctu]*[Ictu]*[Value3ctu]*[Lctu])/1000).toFixed(2))
CdeTR =
((100*[CdeTctu]/[Uctu]).toFixed(2))
•
Tension (U) en volt (V)
•
Facteur de puissance / cosφ
•
Intensité (I) en ampére (A)
•
Résistivité du conducteur : ρ
•
Réactance linéique :
X= 0.08 mΩ/m
•
Longueur (L) en mètre (m)
•
Section (S) en mm²
•
Chute de tension (U') en volt (V)
•
Chute de tension relative (∆U) en %
Formule de calcul :
Chute de tension relative en % :
Le point remplace la virgule
V
Entre phases
cos φ :
sin φ :
A
ρ :
m
mm²
V
%
Limite maximale de chute de tension entre
l'origine de l'installation et tout point d'utilisation
- Installation alimentée par le réseau BT
de distribution publique :
éclairage : 3%, autres usages : 5%
- Installation alimentée par poste privé MT/BT :
éclairage : 6%, autres usages : 8%
si le départ du circuit concerné par ce calcul émane :
- du tableau principal qui est éloigné du disjoncteur
de branchement,
- d'un tableau secondaire ou divisionnaire éloigné
du tableau principal,
la norme recommandant de ne pas dépasser 2%
de chute de tension pour l'alimentation de ce tableau,
il ne reste par conséquent qu'uniquement la différence
en chute de tension admissible.
Après avoir modifié les paramètres,
ajuster la section pour obtenir
une chute de tension relative correcte :
Réactance linéique 0.08 mΩ/m, câbles multiconducteurs ou monoconducteurs en trèfle (norme NF C 15-100)
Résistivité des conducteurs âme cuivre = 0.023 / âme aluminium 0.037 (règle chute de tension UTE C 15-105)
* Il est impératif de vérifier et respecter la norme en vigueur concernant la section minimum
de câble ou de fils électrique employé en adéquation avec le calibre de protection associé,
le nombre de points d’utilisations maximum alimenté, la chute de tension admissible, le mode
de cheminement, la fonction ainsi que toutes les autres caractéristiques éventuelles du circuit.
> En savoir plus
Réactance linéique 0.08 mΩ/m, câbles multiconducteurs ou monoconducteurs en trèfle (norme NF C 15-100)
Résistivité des conducteurs âme cuivre = 0.023 / âme aluminium 0.037 (règle chute de tension UTE C 15-105)
* Il est impératif de vérifier et respecter la norme en vigueur
concernant la section minimum de câble ou de fils électrique
employé en adéquation avec le calibre de protection associé,
le nombre de points d’utilisations maximum alimenté,
la chute de tension admissible, le mode de cheminement,
la fonction ainsi que toutes les autres caractéristiques
éventuelles du circuit.
> En savoir plus
Réactance linéique 0.08 mΩ/m, câbles multiconducteurs ou monoconducteurs en trèfle (norme NF C 15-100)
Résistivité des conducteurs âme cuivre = 0.023 / âme aluminium 0.037 (règle chute de tension UTE C 15-105)
* Il est impératif de vérifier et respecter la norme en vigueur
concernant la section minimum de câble ou de fils électrique
employé en adéquation avec le calibre de protection associé,
le nombre de points d’utilisations maximum alimenté,
la chute de tension admissible, le mode de cheminement,
la fonction ainsi que toutes les autres caractéristiques
éventuelles du circuit.
> En savoir plus
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Zoom-Elec.com
Schema-Electrique.net
Schema-Electrique.net
