Comment installer un va-et-vient ?

actualisé le

Installer un va-et-vient permet de commander un éclairage depuis deux points distincts.
L'installation consiste à relier deux interrupteurs à un point lumineux en respectant un principe de câblage conforme à la norme NF C 15-100.

Cette page explique comment installer un va-et-vient dans ses grandes étapes et sert de point d'entrée vers les contenus spécialisés : schéma du circuit, câblage & branchement et variantes d'installation.

Les configurations complémentaires (double va-et-vient, va-et-vient avec voyant, prise commandée) sont également accessibles depuis cette page.
Pensez à consulter les notices constructeurs avant installation.
Avant toute intervention, coupez l'alimentation au disjoncteur général :
toute manipulation électrique doit être réalisée hors tension.
Les sections de fil ou câble sont données aux minima
(hors chute de tension).
Les calibres des protections sont donnés aux maxima.
Réaliser l'électricité de votre appartement ou de votre maison en suivant les normes, vous assure le maximum de sécurité !

FAQ sur le va et vient

Questions essentielles

Un va-et-vient fonctionne grâce à deux interrupteurs reliés entre eux par deux fils appelés navettes. Chaque appui sur l'un des inters bascule son contact interne et inverse l'état du circuit (ouvert ou fermé), permettant ainsi d'allumer ou d'éteindre la lumière depuis deux emplacements.


 Schéma du circuit d'un va-et-vient

Le simple allumage commande un éclairage depuis un seul endroit, le va-et-vient depuis deux endroits.

Oui. Selon le modèle, le voyant peut être témoin (s’allume quand la lampe est allumée, il témoigne de l'état de la lampe) ou lumineux (pour un repérage dans le noir, permettant de le repérer), mais les câblages sont différents.


 Va-et-vient à voyant témoin, Va-et-vient à voyant lumineux sans neutre

Normes NF C 15-100

Les interrupteurs va-et-vient sont utilisés pour commander un ou plusieurs points d'utilisation de 2 endroits différents ex: couloir, escalier...

Un interrupteur va-et-vient dispose de 3 bornes pour effectuer les branchements (contre 2 utilisées en interrupteur)

  • 1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation selon la situation de l'appareillage concerné.
  • 2 bornes relient les interrupteurs va-et-vient entre eux par l'intermédiare de fils appelés navettes

A chaque action sur un des interrupteurs va-et-vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé.
Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas le ou les point(s) d'utilisation(s)

Son circuit (phase, neutre, terre) est réalisé en section 1,5 mm² minimum, protégé à son origine par protection différentielle ≤ 30 mA avec en complément un disjoncteur de calibre 16 A maximum (conseilé 10 A) comportant un maximum de 8 points d'utilisation
(avec 2 prises commandées maximum par va-et-vient).
Calibre disjoncteur Section
minimum		 Nombre
de points
16 A maxi
conseillé 10 A		 1,5 mm² 8 maxi
Norme d'installation d'un va et vient
Illustration personnage Zoom-Elec

Fonctionnement du va-et-vient

En changeant la position d'un des interrupteurs va-et-vient, le mécanisme bascule son contact et modifie l'état du circuit (ouvert ou fermé).
Lorsque les deux va-et-vient se trouvent dans une configuration permettant de fermer le circuit, la phase circule par l'intermédiaire des navettes et la lampe s'allume.

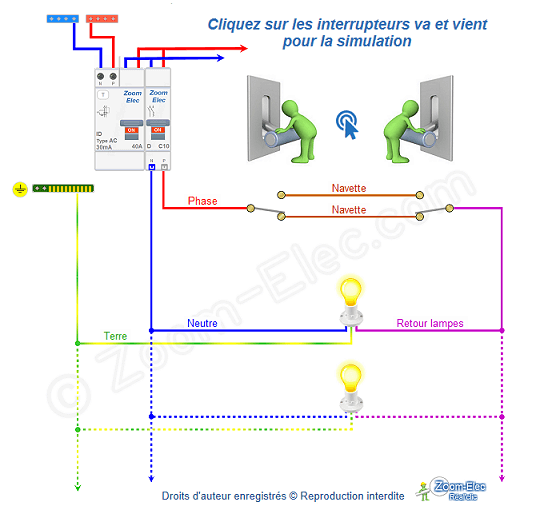

Grâce à l'interactivité du schéma électrique du va-et-vient, vous pouvez suivre le cheminement de la phase, observer le principe du montage et comprendre précisément le fonctionnement du circuit :
Illustration personnage Zoom-Elec
  • Schema du circuit d'un va- et-vient
Schéma du circuit d'un va-et-vient

Installer un va-et-vient

Câblage


Le câblage dépend des caractéristiques de votre installation. Vous pouvez réaliser les branchements au niveau du boîtier de l'appareillage ou bien dans une boîte de dérivation ou le tableau électrique. Voir les guides :

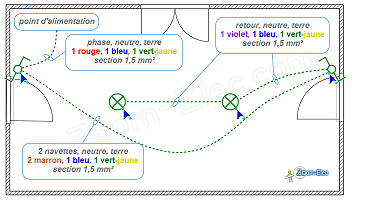

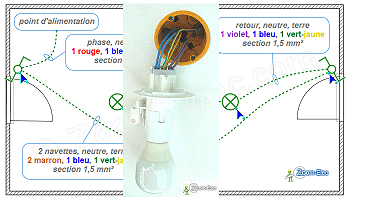

Le plan architectural de l'installation du circuit électrique d'un va-et-vient vous permet de réaliser le montage du câblage. Voir les étapes :

Raccordement


Le repérage de branchements sur différents appareillages vous informe de son raccordement. Voir le tutoriel :
Vous pourrez ainsi installer un va-et-vient plus facilement pour commander votre éclairage !

Autres configurations

Prise commandée

Une prise de courant commandée (interdite dans une salle de bain, salle d'eau et WC) est considérée comme un point d'utilisation.
La norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire.
Prise commandée par va-et-vient

Le double va-et-vient



Un double interrupteur va et vient ou interrupteur double va-et-vient est utilisé pour commander deux circuits d'éclairages distincts de 2 endroits différents avec un minimum de place.
Installation d'un double va-et-vient

Va-et-vient avec voyant (témoin ou lumineux)

Va et vient avec voyant témoin ou lumineux
  • Un interrupteur va-et-vient avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampe(s) directement sur les appareillages,



  • un interrupteur va-et-vient à voyant lumineux permet de les localiser dans l'obscurité.

Questions complémentaires

Sur un montage standard, on trouve 3 fils au niveau de chaque interrupteur va-et-vient :

  • sur le premier inter va-et-vient : la phase et deux fils navettes qui partent vers le 2e,
  • sur le deuxième inter : le retour de lampe et les deux fils navettes qui arrivent du 1er.

Le neutre et la terre sont raccordés directement aux lampes.


 Schéma du circuit d'un va-et-vient

Un va-et-vient ne permet la commande que depuis deux points d’allumage. Un télérupteur, actionné par des boutons-poussoir, donne la possibilité de commander un éclairage depuis 3 emplacements et plus.


 Schéma du circuit d'un télérupteur

La conversion n'est pas évidente sans travaux, car elle nécessite de tirer de nouveaux fils (les navettes + 1 fil de retour) entre les deux emplacements. Il est préférable, sans travaux, d'utiliser un système radio.

Il n'y a pas de norme de couleur absolue pour les navettes (sauf bleu et vert/jaune), mais on utilise souvent deux couleurs identiques (ex: deux oranges ou deux violets) pour les distinguer des autres fils.


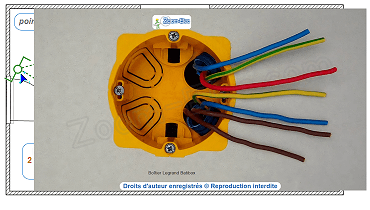

 Câblage et branchement d'un va-et-vient

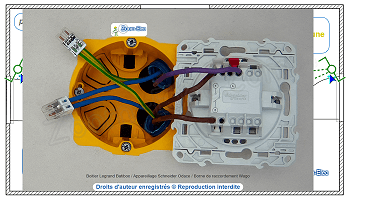

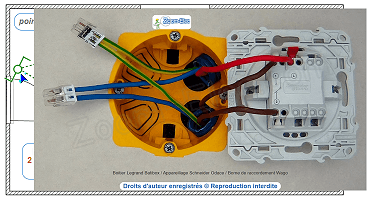

La phase arrive toujours sur "le premier" interrupteur va-et-vient du circuit, généralement câblé en rouge et branché sur la borne repéré L ou P. Sur l'autre inter, à cet emplacement, sera raccordé le retour lampe.


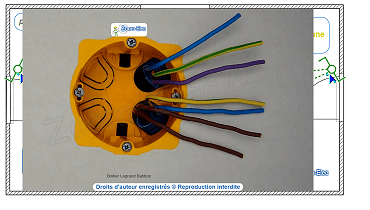

 Câblage et branchement d'un va-et-vient

Sur le premier va-et-vient, on branche la phase sur la borne L ou P et les deux navettes sur les bornes 1 et 2. Sur le deuxième va-et-vient, le retour lampe se branche sur L ou P, et les navettes sur 1 et 2.


 Câblage et branchement d'un va-et-vient
